Пристрій для руйнування монолітних об’єктів гідророзривом
Формула / Реферат
Пристрій для руйнування монолітних об'єктів гідророзривом, що містить порожнистий циліндричний корпус з кільцевим виступом та радіальними отворами, манжети, закріплені на протилежних кінцях корпусу, який відрізняється тим, що кожна манжета встановлена на корпусі між втулкою, зовнішній діаметр якої вибрано селективно по діаметру свердловини, та конусом, який своєю вершиною опирається на манжету, а основою - на торець труби, яка розташована між конусами на одній осі з корпусом, а на порожнистому торці корпусу встановлена гільза, що має різьбове з'єднання з останнім та опирається на торець втулки.
Текст

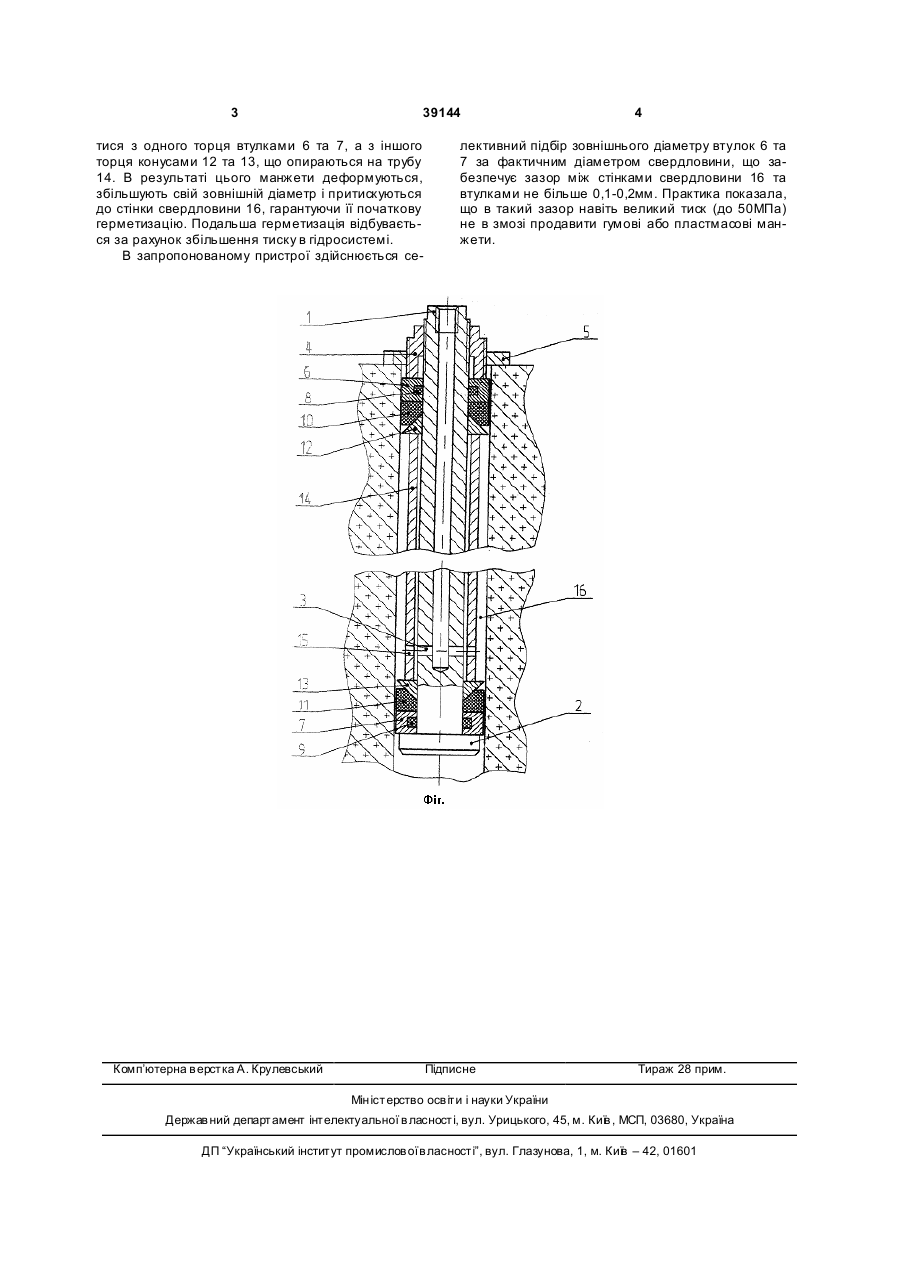

Пристрій для руйнування монолітних об'єктів гідророзривом, що містить порожнистий циліндричний корпус з кільцевим виступом та радіальними 3 39144 тися з одного торця втулками 6 та 7, а з іншого торця конусами 12 та 13, що опираються на трубу 14. В результаті цього манжети деформуються, збільшують свій зовнішній діаметр і притискуються до стінки свердловини 16, гарантуючи її початкову герметизацію. Подальша герметизація відбувається за рахунок збільшення тиску в гідросистемі. В запропонованому пристрої здійснюється се Комп’ютерна в ерстка А. Крулевський 4 лективний підбір зовнішнього діаметру втулок 6 та 7 за фактичним діаметром свердловини, що забезпечує зазор між стінками свердловини 16 та втулками не більше 0,1-0,2мм. Практика показала, що в такий зазор навіть великий тиск (до 50МПа) не в змозі продавити гумові або пластмасові манжети. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for destruction of monolithic objects with hydro-break
Автори англійськоюFomenko Oleksandr Ihorovych
Назва патенту російськоюУстройство для разрушения монолитных объектов гидроразрывом
Автори російськоюФоменко Александр Игоревич
МПК / Мітки
МПК: E21C 37/00
Мітки: пристрій, руйнування, об'єктів, гідророзривом, монолітних
