Пристрій для руйнування монолітних утворень

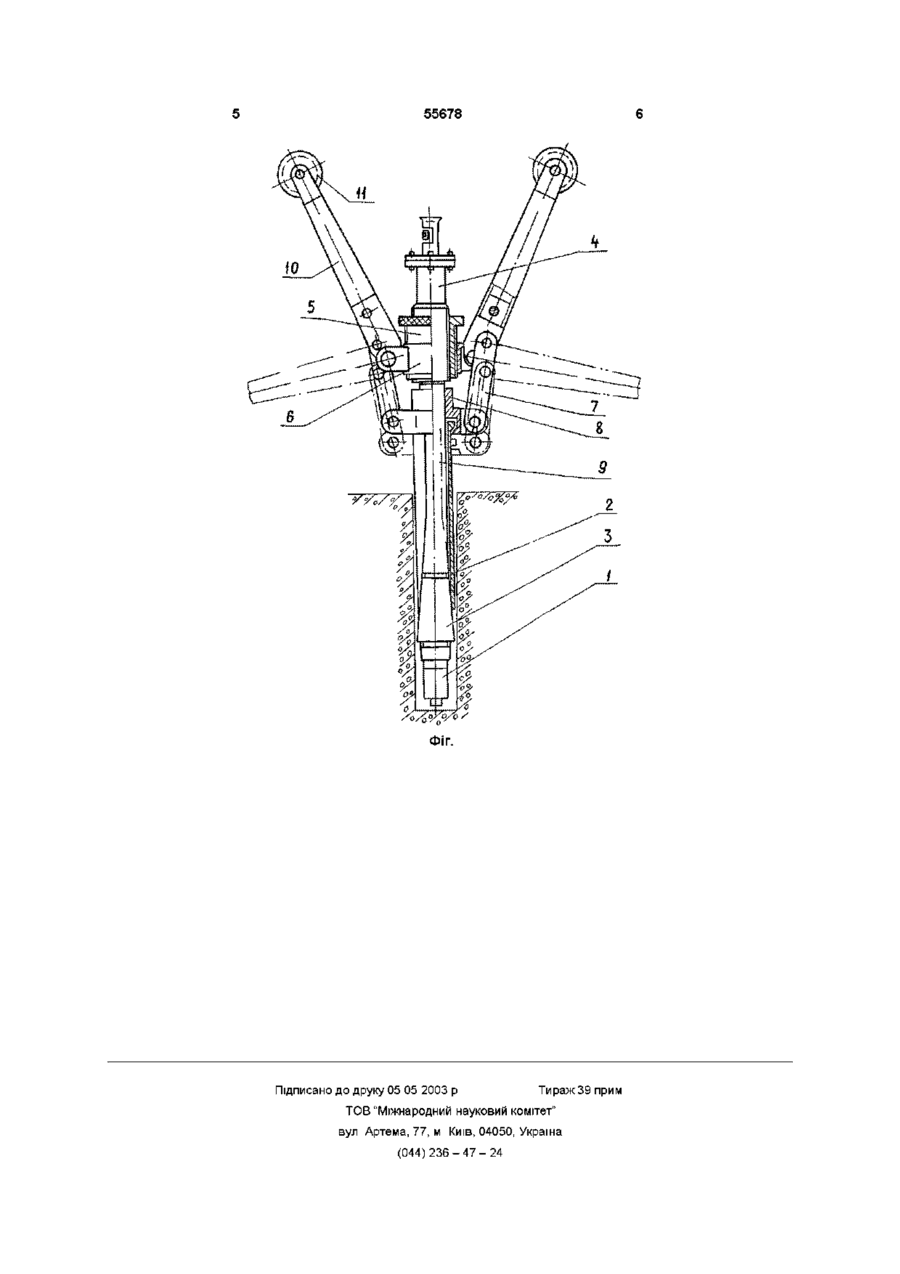

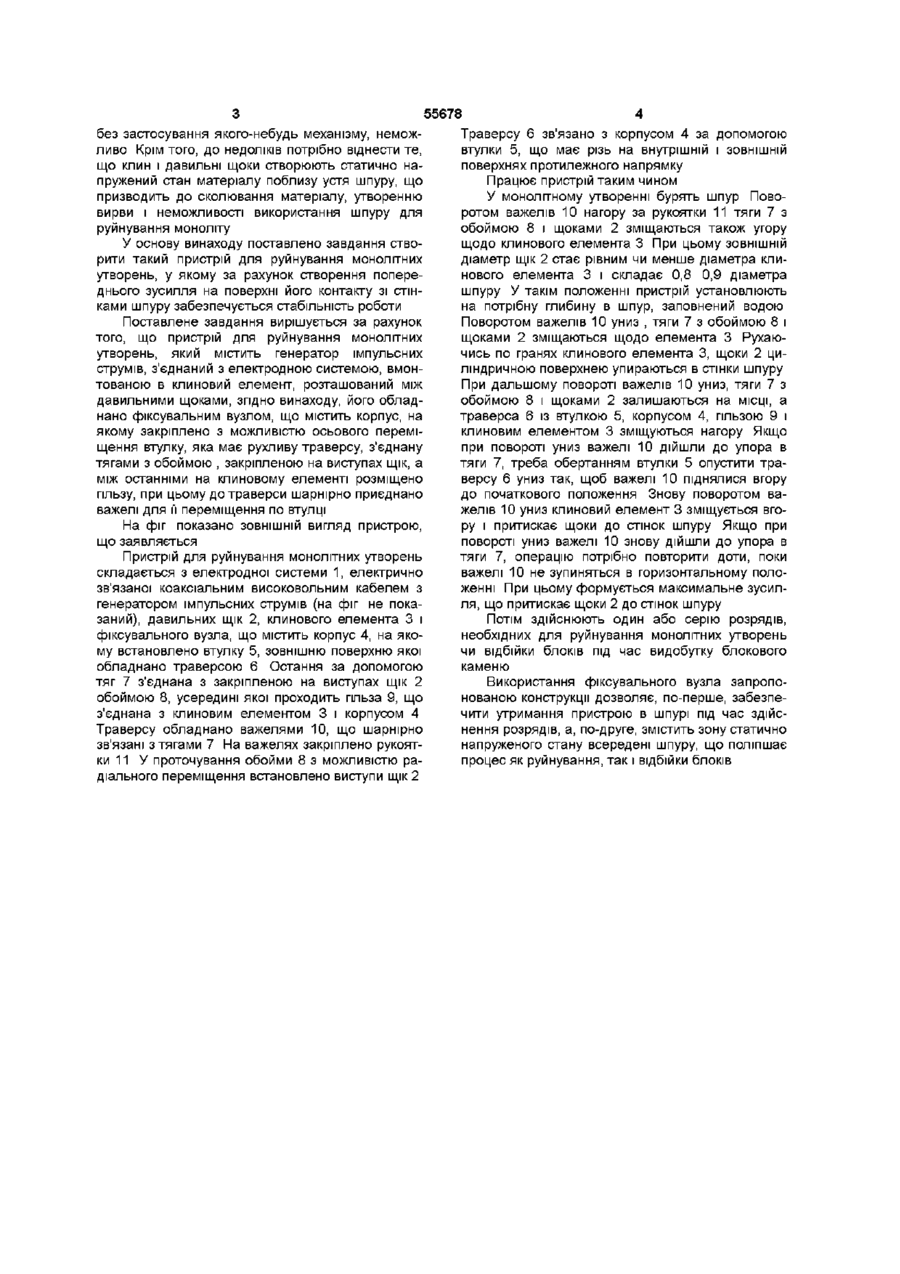

Пристрій для руйнування монолітних утворень, який містить генератор імпульсних струмів, з'єднаний з електродною системою, вмонтованою в клиновий елемент, розташований між давильними щоками, який відрізняється тим, що його обладнано фіксувальним вузлом, який містить корпус, на якому закріплено з можливістю осьового переміщення втулку, яка має рухливу траверсу, з'єднану тягами з обоймою, закріпленою на виступах щік, а між останніми на клиновому елементі розміщено гільзу, при цьому до траверси шарнірно приєднано важелі для її переміщення по втулці Винахід відноситься до будівельної промисловості і гірничої справи й може бути використано для відбою твердих мінеральних порід і крихких матеріалів, наприклад, бетону, а також руйнування Е21С37/18, Е21С37/02, опубл 07 07 82 р , Б в № 25) Основним недоліком відомого технічного рішення, визначеного як прототип, є неможливість створити попереднє зусилля на поверхнях контакту щік із стінками шпура під час установлення пристрою в шпур При першому ж електричному розряді сили імпульсу тиску рідини в шпурі виштовхнуть з нього не тільки клиновий елемент, але й давильні щоки, тому що без попереднього заклинювання останніх, між клиновим елементом і стінками шпуру не виникнуть сили тертя щік об стінку шпуру, що перешкоджають виштовхуванню всього пристрою Для утримання пристрою в шпурі сили тертя щік об стінки шпура повинні бути більше зусиль, що виникають від тиску імпульсу рідини на нижній торець щік Тому при встановленні пристою в шпур потрібно заклинювати щоки між стінками шпуру й клиновим елементом, зміщаючи клиновий елемент щодо щік з визначеним зусиллям Величина цього зусилля залежить від ряду факторів, таких як коефіцієнт тертя циліндричної частини сталевої щоки об стінки шпура, коефіцієнт тертя плоскої поверхні щоки об грань клинового елемента, кута між гранями клинового елемента, деформації стінок шпуру при електричному розряді тощо Проведені розрахунки показують, що для створення сил тертя щік об стінки шпуру, здатних утримати пристрій у шпурі при розряді, треба зміщати клиновий елемент щодо щік із зусиллями порядку 300 - 500кг Створити такі зусилля вручну, МОНОЛІТІВ Відомий пристрій для руйнування гірських порід, у якому використовується енергія електрогідравлічного удару, що містить ЗОВНІШНІЙ І внутрішній електроди, систему подачі рідини і генератор імпульсних струмів Електрогідравлічний удар є видом механічної енергії, отриманої безпосередньо від перетворення електроенергії високої напруги в низькотемпературну плазму і впливає на стінки шпура ударною хвилею рідини на протязі 10 5 10 4 с (див ас № 123500, F42D1/00, опубл 09 11 59 р , Б в № 21) Імпульс тиску хвилі впливає на стінки шпура однаково в усіх напрямках і створює усередині породи динамічні напруги розтягання, що руйнують породу шляхом утворення тріщин, спрямованих радіально Крім того, сили імпульсу тиску, що діють на нижню частину підривника, виштовхують його зі шпура Недоліком даного пристрою є втрата частини енергії, що виділилася на кроковому розрядному проміжку, на виштовхування підривника зі шпура, короткочасний напружений стан породи, що триває протягом 10 5 10 4 с Відомий пристрій для руйнування монолітних утворень, який містить давильні щоки, розташований між ними розпірний клиновий елемент і електрогідравлічний привід (див а с № 941578, 00 (О ю ю 55678 Траверсу 6 зв'язано з корпусом 4 за допомогою втулки 5, що має різь на внутрішній і ЗОВНІШНІЙ поверхнях протилежного напрямку Працює пристрій таким чином У монолітному утворенні бурять шпур Поворотом важелів 10 нагору за рукоятки 11 тяги 7 з обоймою 8 і щоками 2 зміщаються також угору щодо клинового елемента 3 При цьому ЗОВНІШНІЙ діаметр щік 2 стає рівним чи менше діаметра клинового елемента 3 і складає 0,8 0,9 діаметра шпуру У такім положенні пристрій установлюють на потрібну глибину в шпур, заповнений водою Поворотом важелів 10 униз , тяги 7 з обоймою 8 і щоками 2 зміщаються щодо елемента 3 Рухаючись по гранях клинового елемента 3, щоки 2 циліндричною поверхнею упираються в стінки шпуру При дальшому повороті важелів 10 униз, тяги 7 з обоймою 8 і щоками 2 залишаються на МІСЦІ, а траверса 6 із втулкою 5, корпусом 4, гільзою 9 і клиновим елементом 3 зміщуються нагору Якщо при повороті униз важелі 10 дійшли до упора в тяги 7, треба обертанням втулки 5 опустити траверсу 6 униз так, щоб важелі 10 піднялися вгору до початкового положення Знову поворотом важелів 10 униз клиновий елемент 3 зміщується вгору і притискає щоки до стінок шпуру Якщо при На фіг показано ЗОВНІШНІЙ ВИГЛЯД пристрою, повороті униз важелі 10 знову дійшли до упора в що заявляється тяги 7, операцію потрібно повторити доти, поки Пристрій для руйнування монолітних утворень важелі 10 не зупиняться в горизонтальному полоскладається з електродної системи 1, електрично женні При цьому формується максимальне зусилзв'язаної коаксіальним високовольним кабелем з ля, що притискає щоки 2 до стінок шпуру генератором імпульсних струмів (на фіг не показаний), давильних щік 2, клинового елемента 3 і Потім ЗДІЙСНЮЮТЬ ОДИН або серію розрядів, фіксувального вузла, що містить корпус 4, на яконеобхідних для руйнування монолітних утворень му встановлено втулку 5, зовнішню поверхню якої чи відбійки блоків під час видобутку блокового обладнано траверсою 6 Остання за допомогою каменю тяг 7 з'єднана з закріпленою на виступах щік 2 Використання фіксувального вузла запропообоймою 8, усередині якої проходить гільза 9, що нованою конструкції дозволяє, по-перше, забезпез'єднана з клиновим елементом 3 і корпусом 4 чити утримання пристрою в шпурі під час здійсТраверсу обладнано важелями 10, що шарнірно нення розрядів, а, по-друге, змістить зону статично зв'язані з тягами 7 На важелях закріплено рукоятнапруженого стану всередені шпуру, що поліпшає ки 11 У проточування обойми 8 з можливістю рапроцес як руйнування, так і відбійки блоків діального переміщення встановлено виступи щік 2 без застосування якого-небудь механізму, неможливо Крім того, до недоліків потрібно віднести те, що клин і давильні щоки створюють статично напружений стан матеріалу поблизу устя шпуру, що призводить до сколювання матеріалу, утворенню вирви і неможливості використання шпуру для руйнування моноліту У основу винаходу поставлено завдання створити такий пристрій для руйнування монолітних утворень, у якому за рахунок створення попереднього зусилля на поверхні його контакту зі стінками шпуру забезпечується стабільність роботи Поставлене завдання вирішується за рахунок того, що пристрій для руйнування монолітних утворень, який містить генератор імпульсних струмів, з'єднаний з електродною системою, вмонтованою в клиновий елемент, розташований між давильними щоками, згідно винаходу, його обладнано фіксувальним вузлом, що містить корпус, на якому закріплено з можливістю осьового переміщення втулку, яка має рухливу траверсу, з'єднану тягами з обоймою , закріпленою на виступах щік, а між останніми на клиновому елементі розміщено гільзу, при цьому до траверси шарнірно приєднано важелі для її переміщення по втулці 55678 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
