Індукційний нагрівач діелектричної рідини

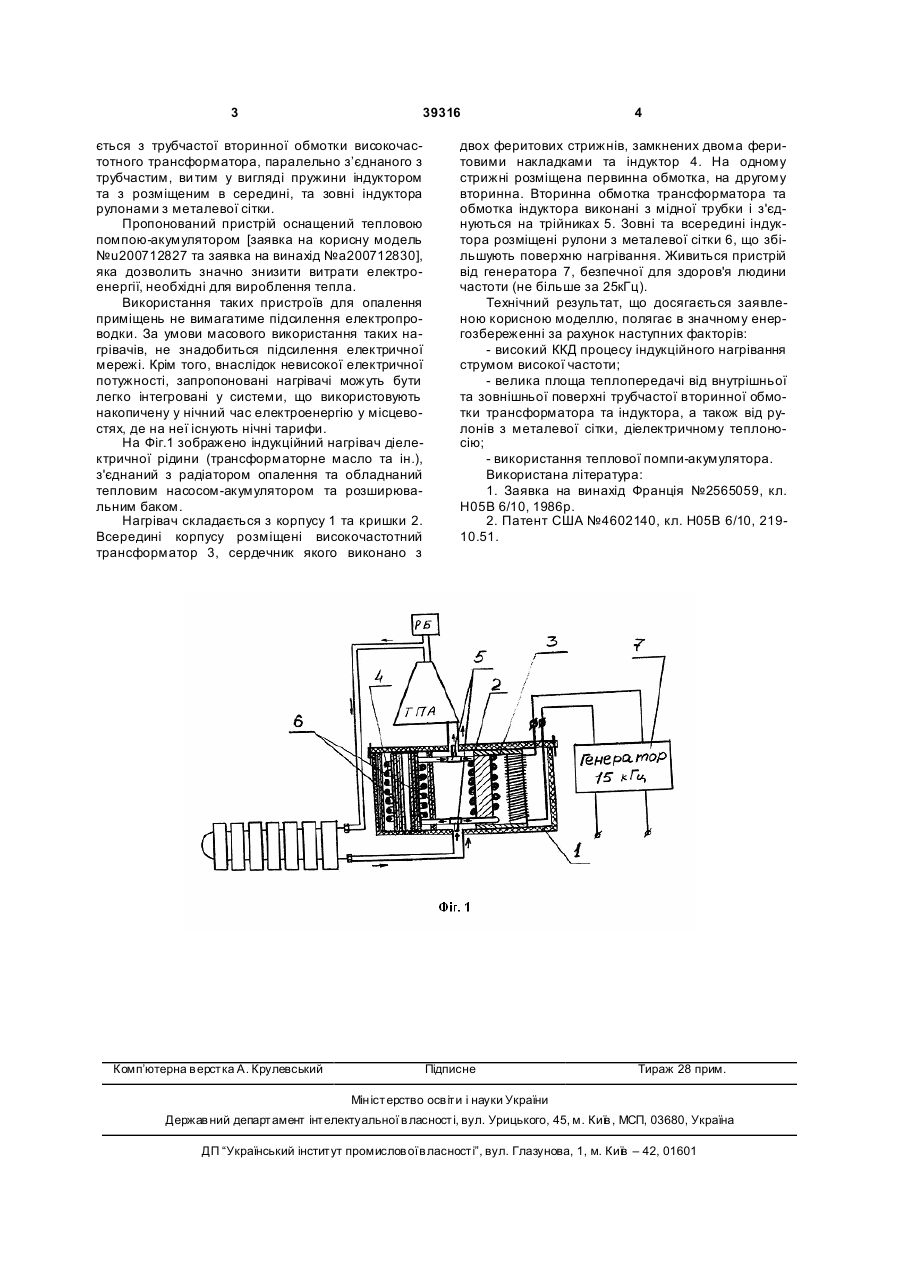

1. Індукційний нагрівач діелектричної рідини, підключений до радіатора опалення або до системи водонагрівання накопичувального типу, обладнаний тепловою помпою-акумулятором та розширювальним баком, що складається з корпусу з кришкою, високочастотного трансформатора з феритовим сердечником, навитого з мідної трубки 3 39316 ється з трубчастої вторинної обмотки високочастотного трансформатора, паралельно з’єднаного з трубчастим, ви тим у вигляді пружини індуктором та з розміщеним в середині, та зовні індуктора рулонами з металевої сітки. Пропонований пристрій оснащений тепловою помпою-акумулятором [заявка на корисну модель №u200712827 та заявка на винахід №а200712830], яка дозволить значно знизити витрати електроенергії, необхідні для вироблення тепла. Використання таких пристроїв для опалення приміщень не вимагатиме підсилення електропроводки. За умови масового використання таких нагрівачів, не знадобиться підсилення електричної мережі. Крім того, внаслідок невисокої електричної потужності, запропоновані нагрівачі можуть бути легко інтегровані у системи, що використовують накопичену у нічний час електроенергію у місцевостях, де на неї існують нічні тарифи. На Фіг.1 зображено індукційний нагрівач діелектричної рідини (трансформаторне масло та ін.), з'єднаний з радіатором опалення та обладнаний тепловим насосом-акумулятором та розширювальним баком. Нагрівач складається з корпусу 1 та кришки 2. Всередині корпусу розміщені високочастотний трансформатор 3, сердечник якого виконано з Комп’ютерна в ерстка А. Крулевський 4 двох феритових стрижнів, замкнених двома феритовими накладками та індуктор 4. На одному стрижні розміщена первинна обмотка, на другому вторинна. Вторинна обмотка трансформатора та обмотка індуктора виконані з мідної трубки і з'єднуються на трійниках 5. Зовні та всередині індуктора розміщені рулони з металевої сітки 6, що збільшують поверхню нагрівання. Живиться пристрій від генератора 7, безпечної для здоров'я людини частоти (не більше за 25кГц). Технічний результат, що досягається заявленою корисною моделлю, полягає в значному енергозбереженні за рахунок наступних факторів: - високий ККД процесу індукційного нагрівання струмом високої частоти; - велика площа теплопередачі від внутрішньої та зовнішньої поверхні трубчастої вторинної обмотки трансформатора та індуктора, а також від рулонів з металевої сітки, діелектричному теплоносію; - використання теплової помпи-акумулятора. Використана література: 1. Заявка на винахід Франція №2565059, кл. Н05В 6/10, 1986р. 2. Патент США №4602140, кл. Н05В 6/10, 21910.51. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
