Індукційний нагрівач

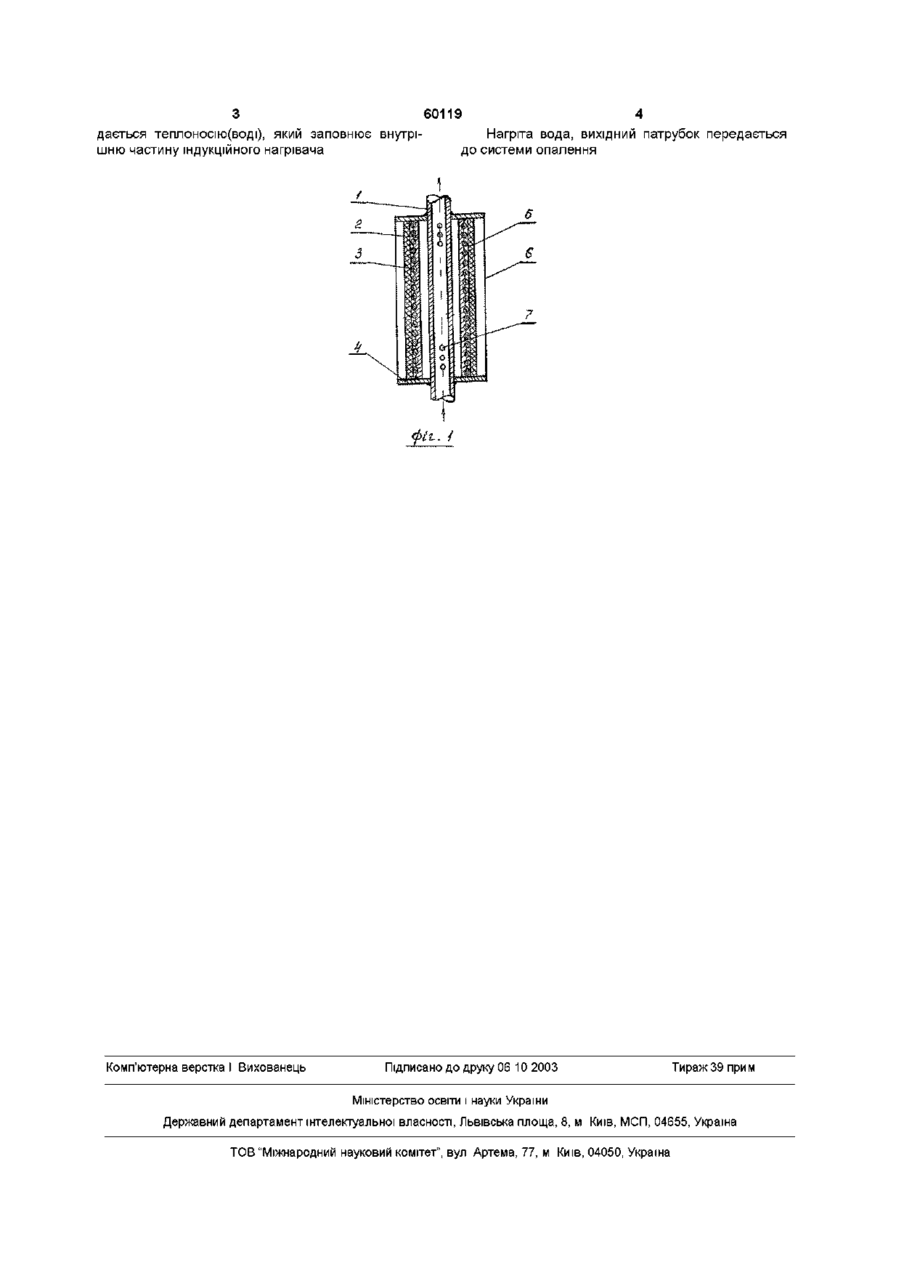

Індукційний нагрівач, що містить сердечник у вигляді двох коаксіально розташованих труб, на бічній ЗОВНІШНІЙ поверхні труба з більшим діаметром має гвинтові канали, які покриті електроізоляцією, наприклад тонким шаром оксиду алюмінію, у каналах закладено нагрівальний елемент - витки залізного дроту, керамічну теплоізоляційну трубку та теплоізоляційний корпус, який відрізняється тим, що з метою збільшення теплового потоку, теплосприймаючий сердечник виконано у вигляді двох коаксіально розташованих труб, що з'єднуються між собою фланцями Винахід відноситься до теплотехніки та може бути використано для отримання великих теплових потоків, для нагрівання приміщень підприємств, житлових будинків, котеджей, гарячого водозабезпечення в промисловому виробництві та сільському господарстві Найбільш близьким по сукупності ознак електричний нагрівач [див Авторське свідоцтво СРСР №1612380, Н 05 В 3/06, Бюл №45], який містить в собі теплосприймаючий сердечник у вигляді металевого стержня, на боковій поверхні якого виконані гвинтові канали, покриті електроізоляцією, наприклад тонким шаром оксиду алюмінію, в каналах закладено нагрівальний елемент - витки ніхромової проволоки, виконані з компенсаторами Ці ВИТКИ притиснуті до сердечника тримачем, виготовленим з розрізної керамічної втулки, з зовнішньої сторони якої встановлений захисний кожух При використанні цього елекгронагрівача забезпечується екологічна чистота, але вказаний нагрівач має суттєвий недолік - тепловий потік знімається з торця металевого стержня, та площа зняття теплового потоку мала, порівняно з площею бокової поверхні стержня, який стримує тепловий потік від спиралі При цьому витки спиралі, розташовані в середній частині стержня, перегріваються, що веде до додаткових втрат тепла Основою винаходу є задача вдосконалення електричного нагрівача таким чином, щоб не змінюючи розмірів нагрівального елементу, значно зільшити площу нагріву Ця задача розв'язується тим, що індукційний нагрівач складається з теплосприймаючого серде чника у вигляді двох коаксиально розташованих металевих труб,на боковій ЗОВНІШНІЙ поверхні труб більшого діаметру, має гвинтові канали, покриті електроізоляцією, наприклад тонким шаром оксиду алюмінію В каналах закладено нагрівальний елемент - витки залізної проволоки, фланци, що з'єднують зваркою труби сердечника, керамічну теплоізоляційну трубку, отвори на внутрішній трубі та теплоізоляційний кожух Згідно З винаходом, сердечник індукційного нагрівача виконаний з двох труб різного діаметру, вставлених одна в другу, за рахунок чого набагато збільшується площа контакту сердечника з теплоносієм та досягається збільшення теплових потоків На фіг 1 зображено індукційний нагрівач Індукційний нагрівач складається теплосприймаючий сердечник(1, 2) у вигляді двох коаксильно розташованих труб, на бічній ЗОВНІШНІЙ поверхні труби(2) з більшим діаметром виконані гвинтові канали, покриті електроізоляцією(наприклад, тонкий шар оксиду алюмінію), у каналах закладено нагрівальний елемент(З) - витки залізної проволоки, фланци(4), що з'єднують зваркою труби(1, 2) сердечника, керамічну теплоізоляційну трубку(5), отвір(7), та теплоізоляційний корпус(б) Робота винаходу При перепуску електричного струму по витках(З) вони нагріваються до температури 200 - 300 градусів Цельсія, Тепло від нагрітих витків(З) передається сердечнику, що складається з труб(1, 2) Водночас змінне магнітне поле також нагріває сердечник Сумарне тепло від нагрітого сердечника пере о> о (О З 60119 4 дається теплоносію(воді), який заповнює внутрь Нагріта вода, вихідний патрубок передається шню частину індукційного нагрівача до системи опалення Комп'ютерна верстка І Вихованець Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
