Пристрій для очищення відпрацьованої діелектричної рідини і газів

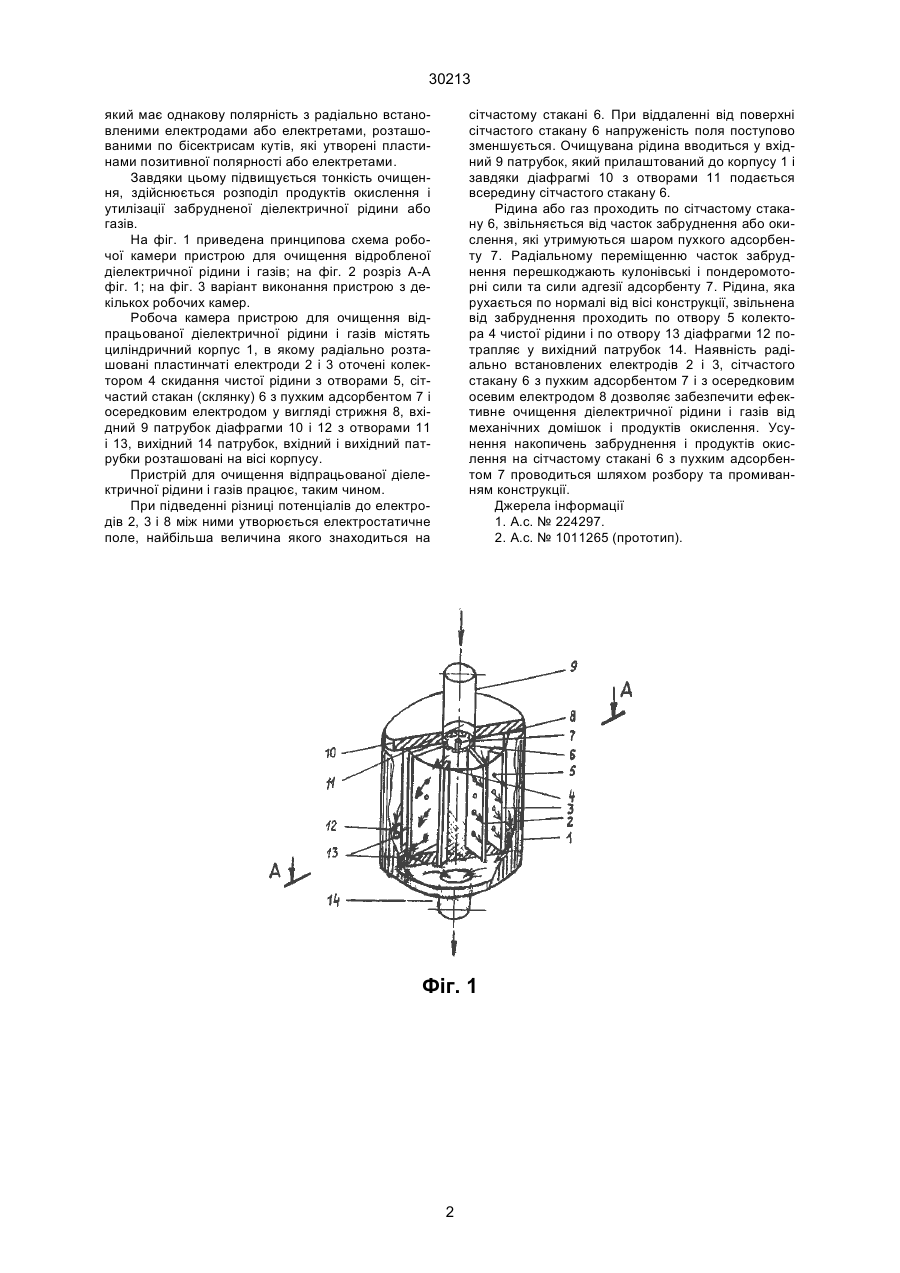

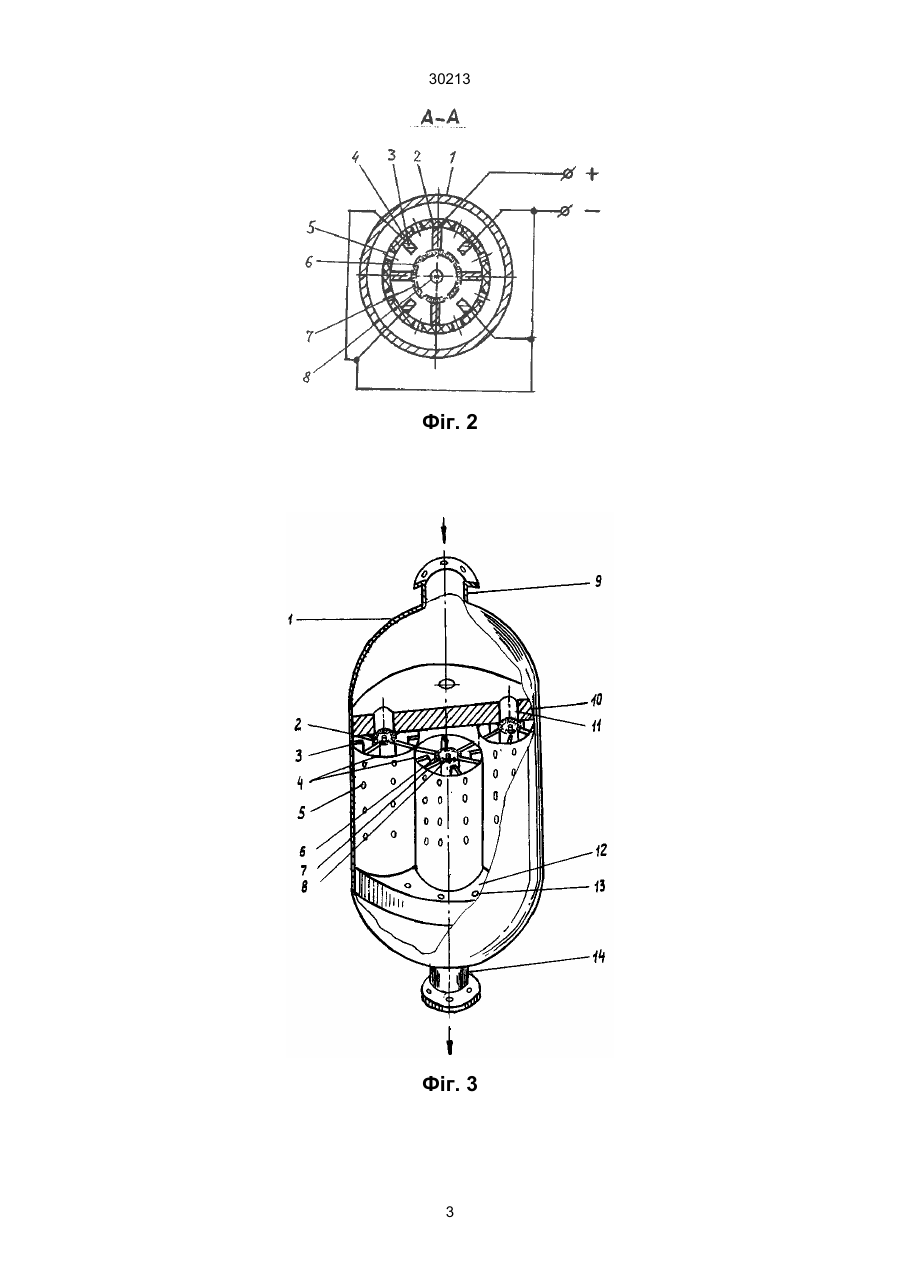

Пристрій для очищення відпрацьованої діелектричної рідини і газів містить циліндричний корпус з вхідним і вихідним патрубками, які розташовані на вісі корпусу і радіально розміщенними пластинчатими електродами різноіменної полярності, які 30213 який має однакову полярність з радіально встановленими електродами або електретами, розташованими по бісектрисам кутів, які утворені пластинами позитивної полярності або електретами. Завдяки цьому підвищується тонкість очищення, здійснюється розподіл продуктів окислення і утилізації забрудненої діелектричної рідини або газів. На фіг. 1 приведена принципова схема робочої камери пристрою для очищення відробленої діелектричної рідини і газів; на фіг. 2 розріз А-А фіг. 1; на фіг. 3 варіант виконання пристрою з декількох робочих камер. Робоча камера пристрою для очищення відпрацьованої діелектричної рідини і газів містять циліндричний корпус 1, в якому радіально розташовані пластинчаті електроди 2 і 3 оточені колектором 4 скидання чистої рідини з отворами 5, сітчастий стакан (склянку) 6 з пухким адсорбентом 7 і осередковим електродом у вигляді стрижня 8, вхідний 9 патрубок діафрагми 10 і 12 з отворами 11 і 13, вихідний 14 патрубок, вхідний і вихідний патрубки розташовані на вісі корпусу. Пристрій для очищення відпрацьованої діелектричної рідини і газів працює, таким чином. При підведенні різниці потенціалів до електродів 2, 3 і 8 між ними утворюється електростатичне поле, найбільша величина якого знаходиться на сітчастому стакані 6. При віддаленні від поверхні сітчастого стакану 6 напруженість поля поступово зменшується. Очищувана рідина вводиться у вхідний 9 патрубок, який прилаштований до корпусу 1 і завдяки діафрагмі 10 з отворами 11 подається всередину сітчастого стакану 6. Рідина або газ проходить по сітчастому стакану 6, звільняється від часток забруднення або окислення, які утримуються шаром пухкого адсорбенту 7. Радіальному переміщенню часток забруднення перешкоджають кулонівські і пондеромоторні сили та сили адгезії адсорбенту 7. Рідина, яка рухається по нормалі від вісі конструкції, звільнена від забруднення проходить по отвору 5 колектора 4 чистої рідини і по отвору 13 діафрагми 12 потрапляє у вихідний патрубок 14. Наявність радіально встановлених електродів 2 і 3, сітчастого стакану 6 з пухким адсорбентом 7 і з осередковим осевим електродом 8 дозволяє забезпечити ефективне очищення діелектричної рідини і газів від механічних домішок і продуктів окислення. Усунення накопичень забруднення і продуктів окислення на сітчастому стакані 6 з пухким адсорбентом 7 проводиться шляхом розбору та промиванням конструкції. Джерела інформації 1. А.с. № 224297. 2. А.с. № 1011265 (прототип). Фіг. 1 2 30213 Фіг. 2 Фіг. 3 3 30213 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
