Сепараторний транспортер

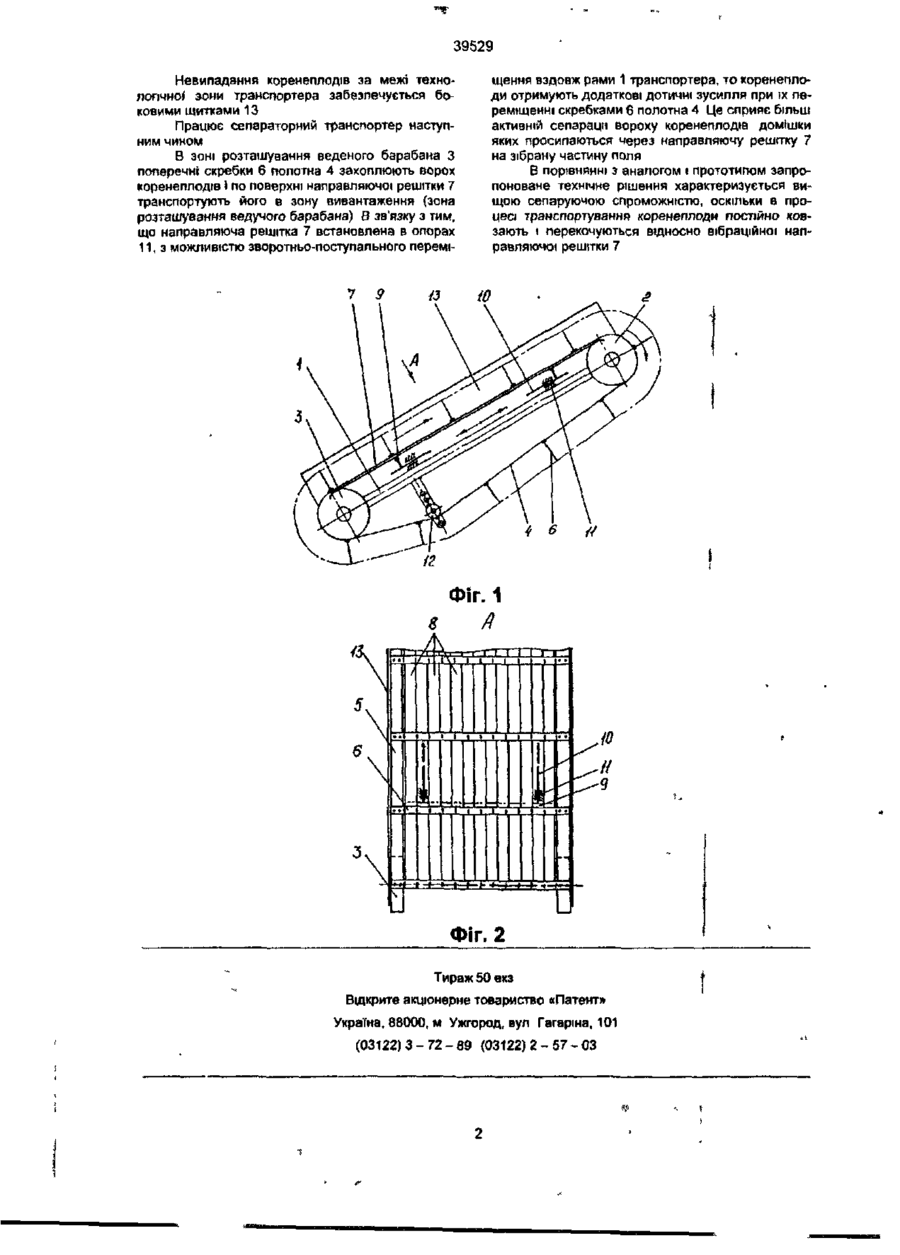

Сепараторний транспортер, що містить раму, на якій встановлені ведучий і ведений барабани, охоплені скребковим полотном, виконаним у ви Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в коренезбиральних машинах для транспортування та доочищення коренеплодів від грунту і рослинних домішок. Відоме транспортуюче полотно (А.С. СРСР № 1724062, МПК A01D 17/00, 33/08, Бюп. № 13, 1992 p.), що містить пруткове полотно, на якому з певним кроком закріплено поперечні скребки. Аналог Недоліком такого полотна є пасивне переміщення коренеплодів без їх активного доочищення від фунту і рослинних домішок. Також відомий транстюртно-сепаругачий пристрій коренезбиральної машини 'А.С. СРСР № 1595374, МЛК A01D 27/04, Бюл. № 38, 1990 p.), що містить раму, на якій встановлений ведучий і ведений барабани, охоплені скребком полотном, виконані у вигляді бакових еластичних пасів, до яких з певним кроком закріплені поперечні скребки Прототип Недоліком такого транспортно-сепаруючого пристрою є пасивне транспортування коренеплодів без їх активного доочищення від вільного та налиплого грунту І рослинних домішок. В основу винаходу покладена задача вдосконалення сепараторного транспортера, в якому розташуванням під робочою гілкою скребкового полотна направляючих решіток, які здійснюють повздовжні зворотньо-поступальні рухи забезпечується активне пересування з прокручуванням коренеплодів і за рахунок цього покращується якість доочищення коренеплодів від фунту та рослинних гляді бокових еластичних пасів, до яких з певчим кроком закріплені поперечні скребки, який відрізняється тим. що під робочою гілкою скребкового полотна встановлена направляюча решітка, виконана у вигляді набору повздовжніх пластин, які закріплені в кронштейнах, котрі зв'язані з рухомими напрямними, що розташовані в опорах, причому рухомі напрямні встановлені в опорах з можливістю зворотно-поступального переміщення вздовж рами. домішок, що зменшує витрати праці на їх переробку. Поставлена задача досягається за рахунок того, що сепараторний транспортер, котрий містить раму, на якій встановлені ведучий і ведений барабани, охоплені скребковим полотном, виконаним у вигляді бокових еластичних пасів, до яких з певним кроком, закріплено поперечні скребки, згідно винаходу вводиться те, що під робочою гілкою скребкового полотна встановлена направляюча решітка, виконана у вигляді набору повздовжніх пластин, які закріплено в кронштейнах, котрі зв'язані з рухомими направляючими, що розташовані в опорах, причому рухомі направляючі встановлено в опорах з можливістю зворотньо-поступального переміщення вздовж рами, Загальний вигляд сепараторного транспортера зображено на фіг. 1, фіг. 2 - вигляд по А на фіг. 1. Сепараторний транспортер містить раму 1, на якій встановлений ведучий 2 і ведений 3 барабани, охоплені скребковим полотном 4. Скребкове полотно 4 виконане у вигляді бокових еластичних пасів 5, до яких з певним кроком закріплене поперечні скребки 6. Під робочою гілкою скребкового полотна 4 встановлена направляюча решітка 7, котра виконана у вигляді набору повздовжніх пластичних 8, які закріплені в кронштейнах 9. Кронштейни 9 зв'язані з рухомими направляючими 10, що розташовані в опорах 11. Рухомі направляючі встановлено в опорах 11 з можливістю зворотньо-поступального переміщення вздовж рам» 1 транспортера. Натягування скребхого полотна 4 до робочого стану здійснюється переставними роликами 12. ю 39529 Невипадання коренеплодів за межі технологічної зони транспортера забезпечується боковими щитками 13 Працює сепараторний транспортер наступним чином В зоні розташування веденого барабана З поперечні скребки 6 полотна 4 захоплюють ворох коренеплодів І по поверхні направляючої решітки 7 транспортують його в зону вивантаження (зона розташування ведучого барабана) В зв'язку з тим, що направляюча решітка 7 встановлена в опорах 11,з можливістю зворотньо-поступального перемі щення вздовж рами 1 транспортера, то коренеплоди отримують додаткові дотичні зусилля при їх переміщенні скребками 6 полотна 4 Це сприяє більш активній сепарації вороху коренеплодів домішки яких просипаються через направляючу решітку 7 на зібрану частину поля В порівнянні з аналогом і прототипом запропоноване технічне рішення характеризується вищою сепаруючою спроможністю, оскільки в процесі транспортування коренеплоди постійно ковзають і перекочуються відносно вібраційної направляючої решітки 7 ФІГ. 1 8 ІХЙ І А &ГУ?77Т Г Ї = Д JO и •я \ ^^ Фіг. 2 и Тираж 50 ехэ Відкрите акціонерне товариство «Патент» Україна. 88000, м Ужгород, вул Гагарі на, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
