Транспортер – сепаратор коренеплодів

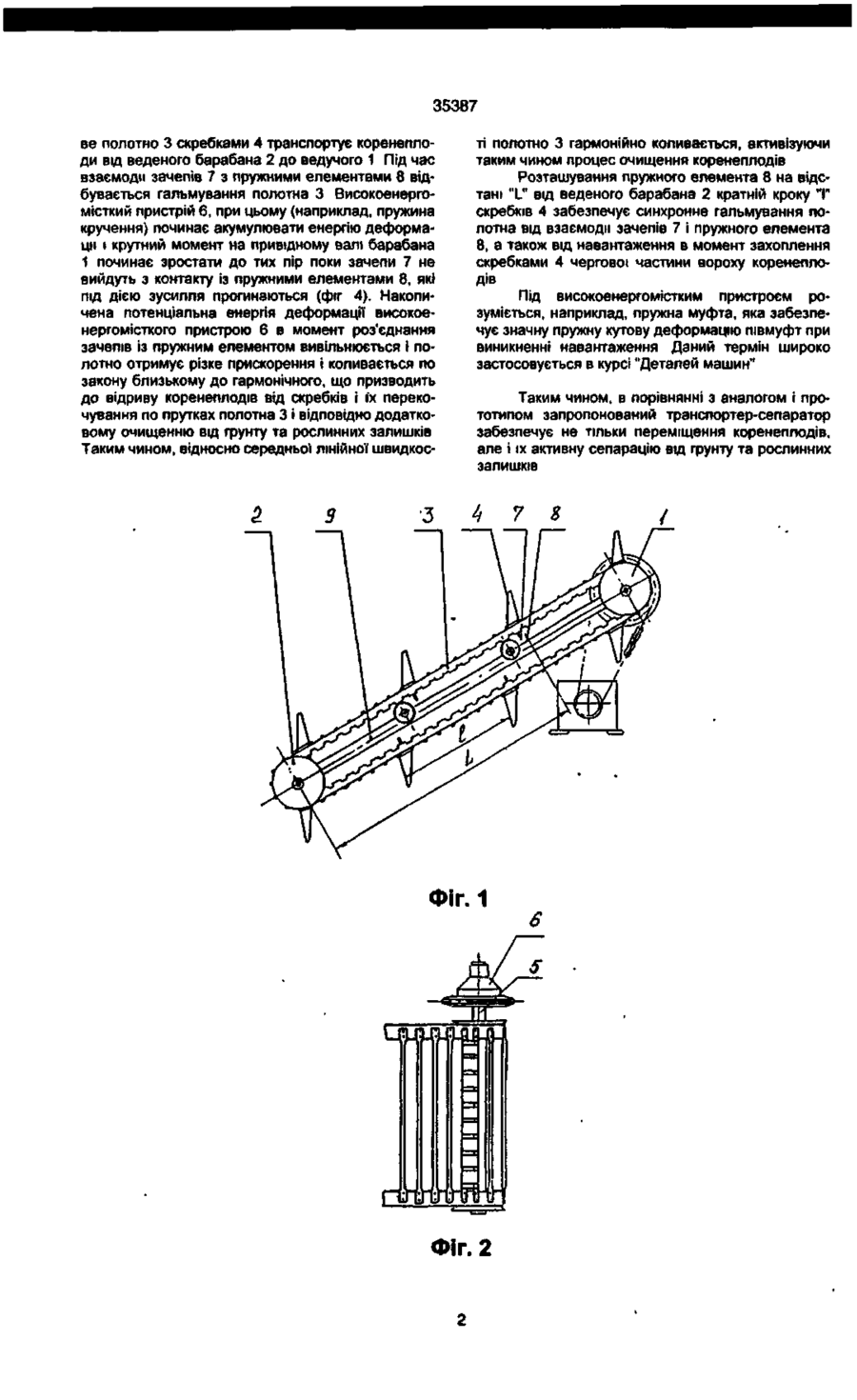

1. Транспортер - сепаратор коренеплодів, що містить ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому скребками, який відрізняється тим, що на привідному валу ведучого барабана розташований високоенергомісткий пружний пристрій, а до скребків , з неробочої сторони полотна, закріплені зачепи, які дискретно взаємодіють з пружним елементом, закріпленим на рамі транспортера-сепаратора. 2. Транспортер - сепаратор коренеплодів , по п. 1, який відрізняється тим, що пружні елементи закріплені на відстані від веденого барабану кратній кроку скребків. Поставлена задача досягається за рахунок того, що транспортер - сепаратор коренеплодів, який містить ведучий і ведений барабани, на котрих розташоване пруткове полотно із закріпленими скребками, згідно винаходу вводиться те, що на приводному валу ведучого барабана розташований високоенергомісткий пружний пристрій, а до скребків, з неробочої сторони полотна, закріплені зачепи, які дискретно взаємодіють з пружним елементом, закріпленим на рамі транспортера сепаратора, а пружні елементи закріплені на відстані від веденого барабану кратній кроку скребків. Транспортер-сепаратор коренеплодів зображений на фіг. 1, фіг. 2 - вигляд зверху на ведучий , барабан, фіг. З - вигляд скребка із зачепом, фіг.4 вигляд пружних елементів. Транспортер-сепаратор коренеплодів містить ведучий 1 і ведений 2 барабани, на яких розташоване пруткове полотно 3 із закріпленими скребками 4. На привідному валу 5 ведучого барабана 1 розташований високоенергомісткий пружний пристрій 6, а до скребків 4, з неробочої сторони полотна 3, закріплені зачепи 7, які дискретно взаємодіють з пружним елементом 8, закріпленим на рамі 9 транспортера - сепаратора. Пружні елементи 8 закріплені на відстані "L " від веденого барабана 2 кратній кроку "Г скребків 4. Працює транспортер-сепаратор наступним чином. При обертанні ведучого барабана 1 прутко 00 со ю со О) 35387 ве полотно 3 скребками 4 транспортує коренеплоди від веденого барабана 2 до ведучого 1 Під час взаємодії зачепів 7 з пружними елементами 8 відбувається гальмування полотна 3 Високоенергомісткий пристрій 6, при цьому (наприклад, пружина кручення) починає акумулювати енергію деформації і крутний момент на привідному валі барабана 1 починає зростати до тих пір поки зачепи 7 не вийдуть з контакту із пружними елементами 8, які під дією зусилля прогинаються (фіг 4). Накопичена потенціальна енергія деформації високоенергомісткого пристрою 6 в момент роз'єднання зачепів із пружним елементом вивільнюється і полотно отримує різке прискорення і коливається по закону близькому до гармонічного, що призводить до відриву коренеплодів від скребків і їх перекочування по прутках полотна 3 і відповідно додатковому очищенню від грунту та рослинних залишків Таким чином, відносно середньої лінійної швидкос ті полотно 3 гармонійно коливається, активізуючи таким чином процес очищення коренеплодів Розташування пружного елемента 8 на відстані "L" від веденого барабана 2 кратній кроку Т скребків 4 забезпечує синхронне гальмування полотна від взаємодії зачепів 7 і пружного елемента 8, а також від навантаження в момент захоплення скребками 4 чергової частини вороху коренеплодів Під високоенергомістким пристроєм розуміється, наприклад, пружна муфта, яка забезпечує значну пружну кутову деформацію півмуфт при виникненні навантаження Даний термін широко застосовується в курсі "Деталей машин" Таким чином, в порівнянні з аналогом і прототипом запропонований транспортер-сепаратор забезпечує не тільки переміщення коренеплодів, але і їх активну сепарацію від грунту та рослинних залишків ФІГ. 1 Фіг. 2 ИН 'BHjdBJBj uAa 'Vodom/^ vt '00088 «інаіву» oaiandeaoi 9HdaH0jti)ie Ota од жedиl /8Є9Є
