Пристрій для вимірювання швидкості потоку рідини і газу

Номер патенту: 39560

Опубліковано: 25.02.2009

Автор: Гладишев Вячеслав Олександрович

Завантажити PDF файл.

Формула / Реферат

Пристрій для вимірювання швидкості потоку рідини і газу, що містить первинний перетворювач швидкості, фіксуючий елемент і вимірювальний блок, сполучений з первинним перетворювачем швидкості, який відрізняється тим, що фіксуючий елемент виконаний у вигляді порожнистого циліндра, в середній частині якого виконаний наскрізний отвір, що утворює канал, в якому розміщений первинний перетворювач швидкості.

Текст

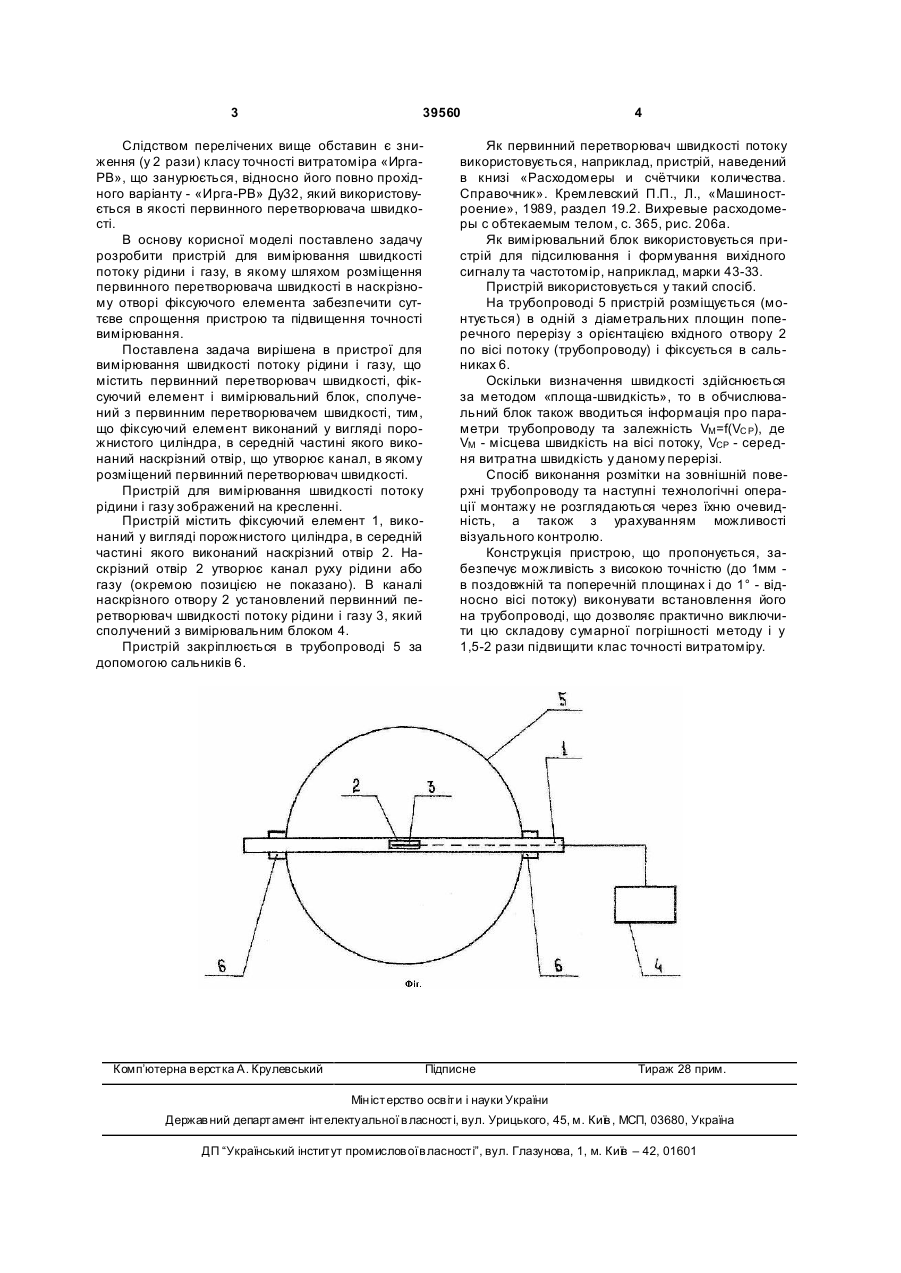

Пристрій для вимірювання швидкості потоку 3 39560 Слідством перелічених вище обставин є зниження (у 2 рази) класу точності витратоміра «ИргаРВ», що занурюється, відносно його повно прохідного варіанту - «Ирга-РВ» Ду32, який використовується в якості первинного перетворювача швидкості. В основу корисної моделі поставлено задачу розробити пристрій для вимірювання швидкості потоку рідини і газу, в якому шляхом розміщення первинного перетворювача швидкості в наскрізному отворі фіксуючого елемента забезпечити суттєве спрощення пристрою та підвищення точності вимірювання. Поставлена задача вирішена в пристрої для вимірювання швидкості потоку рідини і газу, що містить первинний перетворювач швидкості, фіксуючий елемент і вимірювальний блок, сполучений з первинним перетворювачем швидкості, тим, що фіксуючий елемент виконаний у вигляді порожнистого циліндра, в середній частині якого виконаний наскрізний отвір, що утворює канал, в якому розміщений первинний перетворювач швидкості. Пристрій для вимірювання швидкості потоку рідини і газу зображений на кресленні. Пристрій містить фіксуючий елемент 1, виконаний у вигляді порожнистого циліндра, в середній частині якого виконаний наскрізний отвір 2. Наскрізний отвір 2 утворює канал руху рідини або газу (окремою позицією не показано). В каналі наскрізного отвору 2 установлений первинний перетворювач швидкості потоку рідини і газу 3, який сполучений з вимірювальним блоком 4. Пристрій закріплюється в трубопроводі 5 за допомогою сальників 6. Комп’ютерна в ерстка А. Крулевський 4 Як первинний перетворювач швидкості потоку використовується, наприклад, пристрій, наведений в книзі «Расходомеры и счётчики количества. Справочник». Кремлевский П.П., Л., «Машиностроение», 1989, раздел 19.2. Вихревые расходомеры с обтекаемым телом, с. 365, рис. 206а. Як вимірювальний блок використовується пристрій для підсилювання і формування вихідного сигналу та частотомір, наприклад, марки 43-33. Пристрій використовується у такий спосіб. На трубопроводі 5 пристрій розміщується (монтується) в одній з діаметральних площин поперечного перерізу з орієнтацією вхідного отвору 2 по вісі потоку (трубопроводу) і фіксується в сальниках 6. Оскільки визначення швидкості здійснюється за методом «площа-швидкість», то в обчислювальний блок також вводиться інформація про параметри трубопроводу та залежність VM=f(VC P), де VM - місцева швидкість на вісі потоку, VCP - середня витратна швидкість у даному перерізі. Спосіб виконання розмітки на зовнішній поверхні трубопроводу та наступні технологічні операції монтажу не розглядаються через їхню очевидність, а також з урахуванням можливості візуального контролю. Конструкція пристрою, що пропонується, забезпечує можливість з високою точністю (до 1мм в поздовжній та поперечній площинах і до 1° - відносно вісі потоку) виконувати встановлення його на трубопроводі, що дозволяє практично виключити цю складову сумарної погрішності методу і у 1,5-2 рази підвищити клас точності витратоміру. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for measurement of velocity of liquid and gas flow

Автори англійською

Hladyshev Viacheslav Oleksandrovych

Назва патенту російською

Устройство для измерения скорости потока жидкости и газа

Автори російською

Гладишев Вячеслав Александрович

МПК / Мітки

МПК: G01F 1/32

Мітки: швидкості, пристрій, вимірювання, рідини, потоку, газу
