Глушник шуму газового струменя

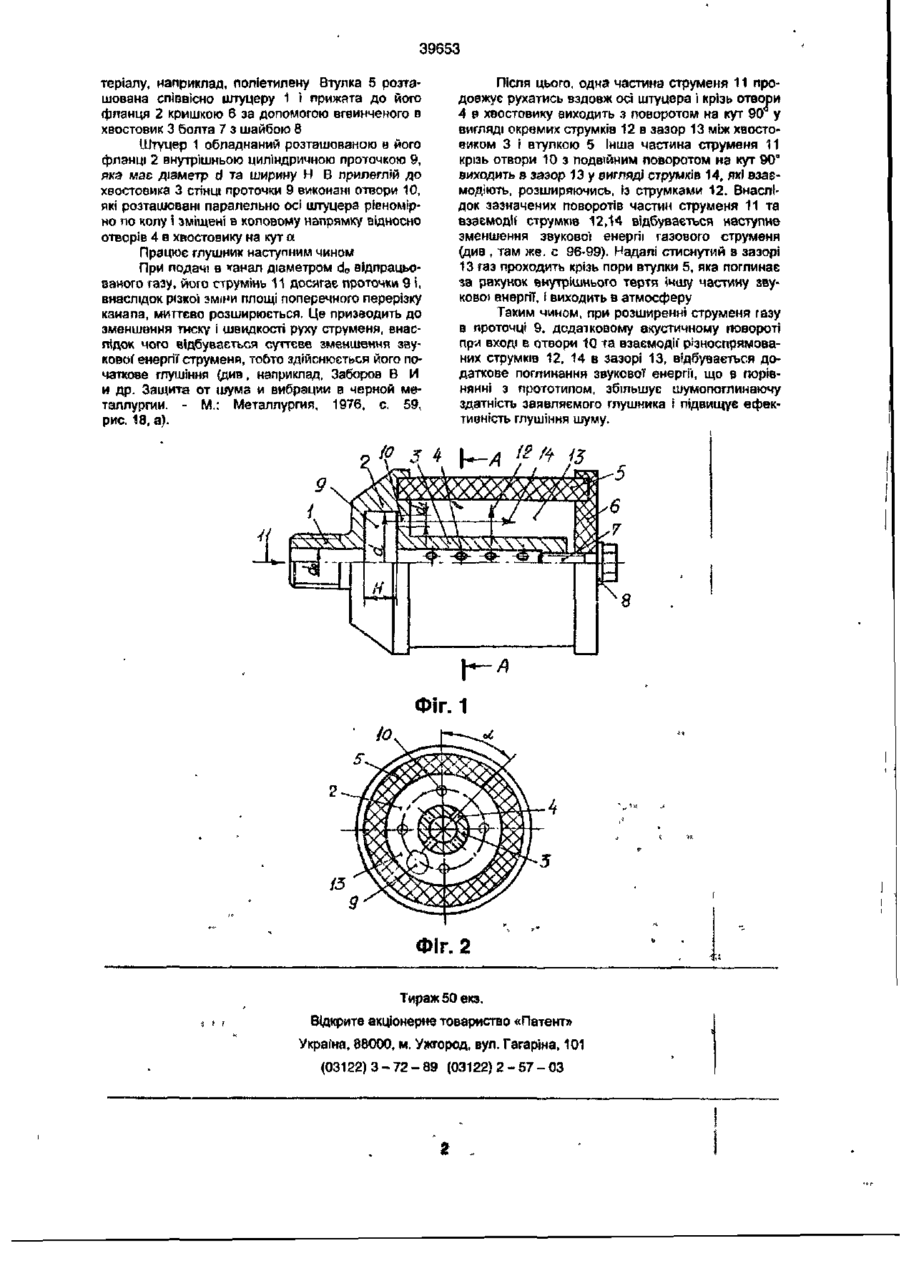

УКРАЇНА (19) UA (11,39653 из» А (51) 7G10K11/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54, ГЛУШНИК ШУМУ ГАЗОВОГО СТРУМЕНЯ (21,2000116810 (22,29.11.2000 (24,15.06.2001 (46, 15.06.2001. Бюл. № 5, 2001 р. (72, Карачун Воподимир Володимирович, ТриваЙло Михайло Семенович, Мельник Вікторія Миколаївна (73, НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ (57, Глушник шуму газового струменя, який включає штуцер э фланцем і хвостовиком з радіальними отворами, циліндричну втулку з пористого матеріалу і приєднану до шгуцєра кришку, який відрізняється тим, що штуцер обладнаний розташованою в його фланці внутрішньою циліндричною проточкою з отворами в її прилеглій до хвостовика стінці Винахід відноситься до машинобудування, а саме, до глушників шуму, і може бути використаний для зниження шуму різноманітних пневмосистем при викиданні відпрацьованих газових струменів в атмосферу Відомий глушник шуму газового струменя, який включає корпус з осьовим каналом, який виконаний в формі циліндричного і прилеглого до нього конусного отворів, кришку з конічним виступом і розташовану між корпусом і кришкою шайбу із пористого матеріалу, а також елементи кріплення (див., наприклад, А.с. СССР № 699542, G 10 К 11/00,1979,. Недолік цього глушника лолягяє в обмеженій пропускаючій спроможності, що звужує область його використання. Відомий також глушник шуму газового струменя, який включає штуцер з фланцем і циліндричним хвостовиком з радіальними отворами в його стінці, охоплюючу штуцер циліндричну втулку з пористого матеріалу і приєднану до штуцера кришку (див., наприклад, Лагунов Л.Ф., Осипов Г.Л. Борьба с шумом в машиностроении. - М.: Машиностроение, 1980, с. 13Т, рис. 46). Цей глушник є найбільш близьким до винаходу по технічній суті і досягаемому ефекту. Недолік відомого глушника полягає в недостатній ефективності глушіння шуму. Інша причина полягає 8 тому, що при переміщенні в штуцері газовий струмінь змінює напрямок свого руху на 90" лише один раз Третя причина недостатньої ефективності глушіння шуму полягає у зниженій турбулентності газового струменя після виходу його з отворів штуцера. В основу винаходу поставлена задача удосконалення глушника шуму шляхом оптимізації форми каналів штуцера, що забезпечує миттєву зміну швидкості руху струменя та подвійний його поворот на 90" при одночасному підвищенні турбулентності, внаслідок чого ефективність глушіння шуму зростає Поставлена задача вирішується тим, що в глушнику, який включає штуцер з фланцем і хвостовиком з радіальними отворами, втулку з пористого матеріалу і приєднану до штуцера кришку, згідно винаходу штуцер обладнаний резташоааною в його фланці внутрішньою циліндричною проточкою з отворами в її прилеглій до хвостовика стінці. Обладнання штуцера циліндричною проточкою з отворами забезпечує миттєву зміну швидкості І напрямку руху струменя та збільшує його турбулентність, внаслідок чого ефективність глушіння шуму зростає. Заявляємий глушник шуму газового струменя зображений на фіг. 1, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. Глушник складається з штуцера 1, який має центральний канал діаметру do, фланець 2 та циліндричний хвостовик 3 з рядами радіальних отворів 4, та циліндричної втулки 5 з пористого ма Це обумовлене тим, що осьовий канал штуцера має однаковий діаметр вздовж усієї його довжини і, внаслідок цього, не забезпечує миттєвої зміни швидкості газового струменя, що рухається по ньому. CO ю со со 39653 тєріалу, наприклад, поліетилену Втулка 5 розташована співвісно ішуцеру 1 і прижата до його фланця 2 кришкою 6 за допомогою вгвинченого в хвостовик 3 болта 7 з шайбою 8 Штуцер 1 обладнаний розташованою в його фланці 2 внутрішньою циліндричною проточкою 9, яка має діаметр d та ширину Н В прилеглій до хвостовика 3 стінці проточки 9 виконані отвори 10, які розташовані паралельно осі штуцера рівномірно по колу І зміщені в коловому напрямку відносно отворів 4 в хвостовику на кут а Працює глушник наступним чином При подачі в канал діаметром d 0 відпрацьованого газу, його струмінь 11 досягає проточки 9 і, внаслідок різкої ЗМІНИ ПЛОЩІ поперечного перерізку канапа, миттєво розширюється. Це призводить до зменшення тиску і швидкості руху струменя, внаслідок чого відбувається суттєве зменшення звуково? енергії струменя, тобто здійснюється його початкове глушіння (див, наприклад, Заборов В И и др. Защита от шума и вибрации в черной металлургии. - М.: Металлургия, 1976, с. 59, рис. 18, а). Після цього, одна частина струменя 11 продовжує рухатись вздовж осі штуцера і крізь отвори 4 в хвостовику виходить з поворотом на кут 90 у вигляді окремих струмків 12 в зазор 13 між хвостовиком 3 і втулкою 5 Інша частина струменя 11 крізь отвори 10 з подвійним поворотом на кут 90" виходить в зазор 13 у вигляді струмків 14, які взаємодіють, розширяючись, із струмками 12. Внаслідок зазначених поворотів частин струменя 11 та взаємодії струмків 12,14 відбувається наступно зменшення звукової енергії газового струменя (див , там же. с 96-99). Надалі стиснутий в зазорі 13 газ проходить крізь пори втулки 5, яка поглинає за рахунок внутрішнього тертя ічшу частину звукової енергії, і виходить в атмосферу Таким чином, при розширенні струменя газу в проточці 9, додатковому акустичному повороті при вході є отвори 1Q та взаємодії р'зноспрямованих струмків 12, 14 в зазорі 13, відбувається додаткове поглинання звукової енергії, що в порівнянні з прототипом, збільшує шумопоглинаючу здатність заявляемого глушника і підвищує ефективність глушіння шуму. 5 ІЗ Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 2
