Стільниковий глушник шуму

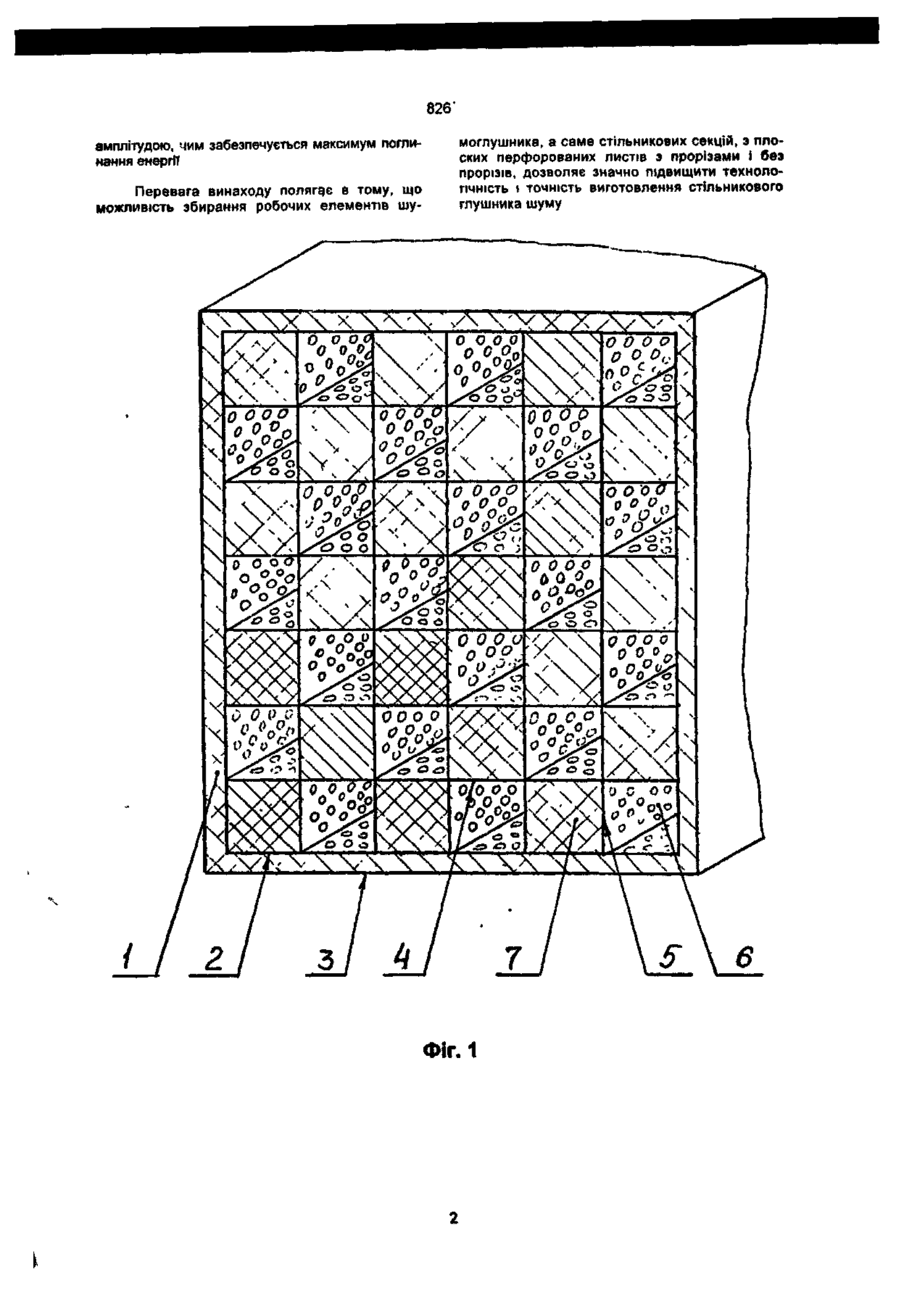

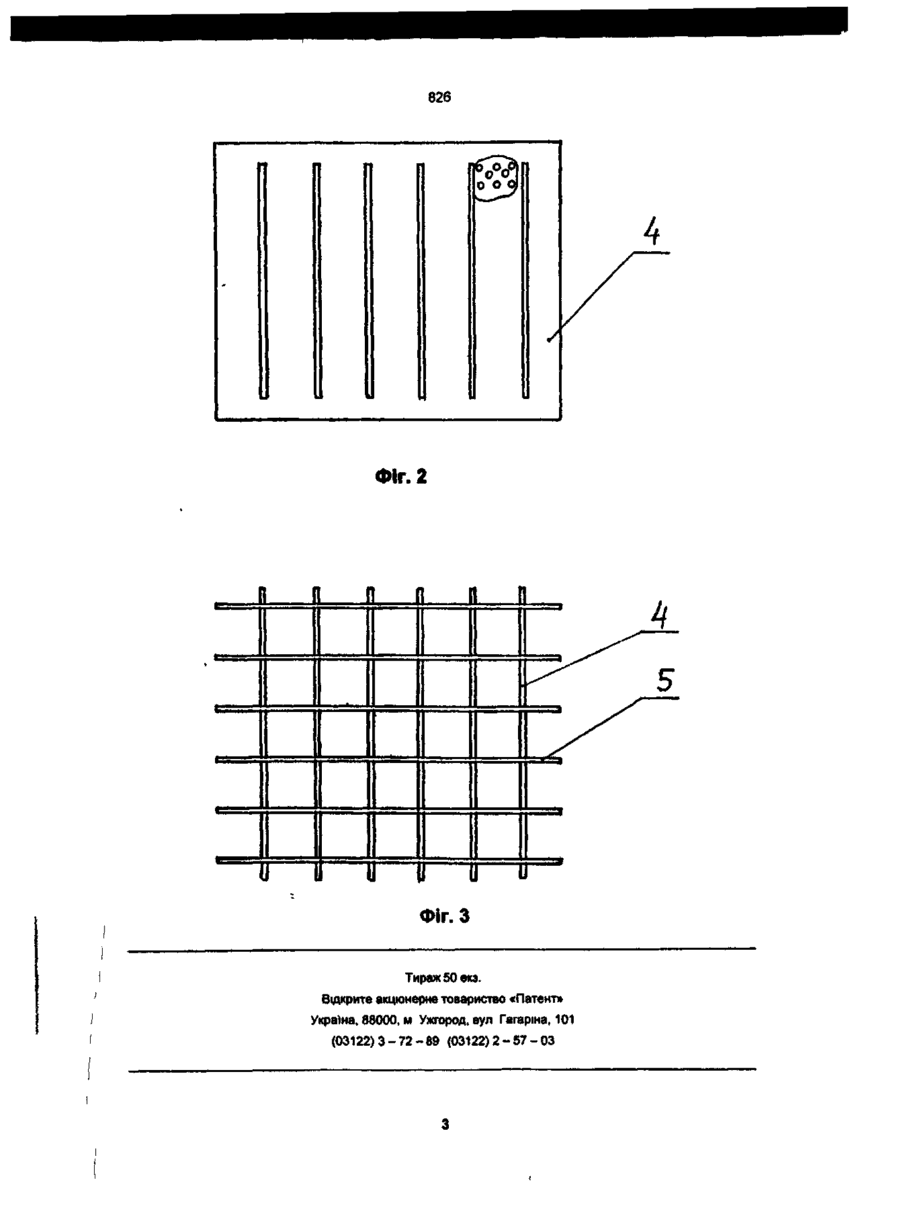

Стільниковий глушник шуму, який має корпус з впускними і випускними отворами, розташований в корпусі пакет перфорованих елементів, утворюючих паралельні канали у вигляді стільників та розміщений в стільниках в шаховому порядку звуковбирний матеріал, який відрізняється тим, що стільники утворені з поских перфорованих пластинчастих елементів з прорізами і плоских перфорованих пластинчастих елементів без прорізів, які з'єднані між собою. Винахід відноситься до галузі шумоглушіння в турбо- і тягодуттьових машинах, зокрема до конструкції пристрою зниження шуму в повітрозабірній камері турбінної установки. Відомий стільниковий глушник шуму по авт.свід. СРСР № 1815387 F02K1tt4, опубл. 15.05.93 p., який є найближчим до запропонованого. Він містить корпус із впускними та випускними отворами, розташований в корпусі пакет перфорованих пластинчастих елементів, що утворюють стільники ромбічного перерізу із стороною, що дорівнює половині довжини хвилі основного тону звуку, що заглушується та з розташованим у стільниках звуковбирним матеріалом. Недоліком відомого пристрою є складність виготовлення пакетів ромбічних елементів шумоглушіння, що виготовлюються з гофрованих перфорованих елементів та їх збирання в корпусі шумоглушника. Задачею винаходу є підвищення технологічності виготовлення й збирання шумоглушника. Позначена задача досягається тим, що у стільниковому глушнику шуму, який містить корпус із впускними й випускними отворами, розташований в корпусі пакет перфорованих пластинчастих елементів, що утворюють паралельні канали у вигляді стільників та розміщений у них у шаховому порядку звуковбирний матеріал, стільники утворені з плоских пластинчастих елементів (листів) із прорізами та листів без прорізів, які з'єднані між собою. Виготовлення плоских перфорованих листів із прорізами та листів без прорізів, дозволяє легко і з високою точністю з'єднувати їх один з одним та утворювати стільники. Такі елементи простіше вс тановлювати в корпусі і. таким вищується технологічність виготовлення та збирання глушника шуму. Шумоглушник, що пропонується, ілюструється кресленнями поданими на фігурах 1-3. На фіг. 1 зображений стільниковий глушник шуму, зібраний. На фіг. 2 - перфорований пластинчастий елемент (лист) із прорізами. На фіг. З - схема складання перфорованих пластинчастих елементів (листів) із прорізами з листами без прорізів. Глушник шуму містить корпус 1, що складається з внутрішнього перфорованого листа 2 і зовнішнього листа 3, поміж якими розташований шумовбирний матеріал, перфоровані пластинчасті елементи (листи) із прорізами 4 і перфоровані листи без прорізів 5 жорстко з'єднані між собою, наприклад зварюванням, утворюючи паралельні канали 6, які заповнені в шаховому порядку звуковбирним матеріалом. Глушник шуму діє таким чином. Звукові хвилі розповсюджуються від джерела шуму (у цьому випадку від робочих лопаток осьового компресора ГТУ) по повітроводу. Надходячи в канали 6 глушника, звукові хвилі викликають коливальний рух повітря в порах звуковбирного матеріалу 7. Унаслідок в'язкого тертя в порах звуковбирного матеріалу коливальний рух повітря перетворюється в теплову енергію, що призводить до зниження шуму. При товщині звуковбирного шару, що дорівнює 0.5Х (де X- довжина хвилі основного тону звуку, що заглушається), має місце коливальний рух повітря в шумовбирному матеріалі з найбільшою CM со 826' амплітудою, чим забезпечується максимум поглинання енергії Перевага винаходу полягає в тому, що можливість збирання робочих елементів шу \ \\Х моглушника, а саме стільникових секцій, з плоских перфорованих листів з прорізами і без прорізів, дозволяє значно підвищити технологічність і точність виготовлення стільникового глушника шуму Ч 5 Фіг. 1 826 о о о) Фіг. 2 П П П П П П J и Фіг.З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
