Пристрій дистанційного управління включенням ланцюга електроживлення привода насоса

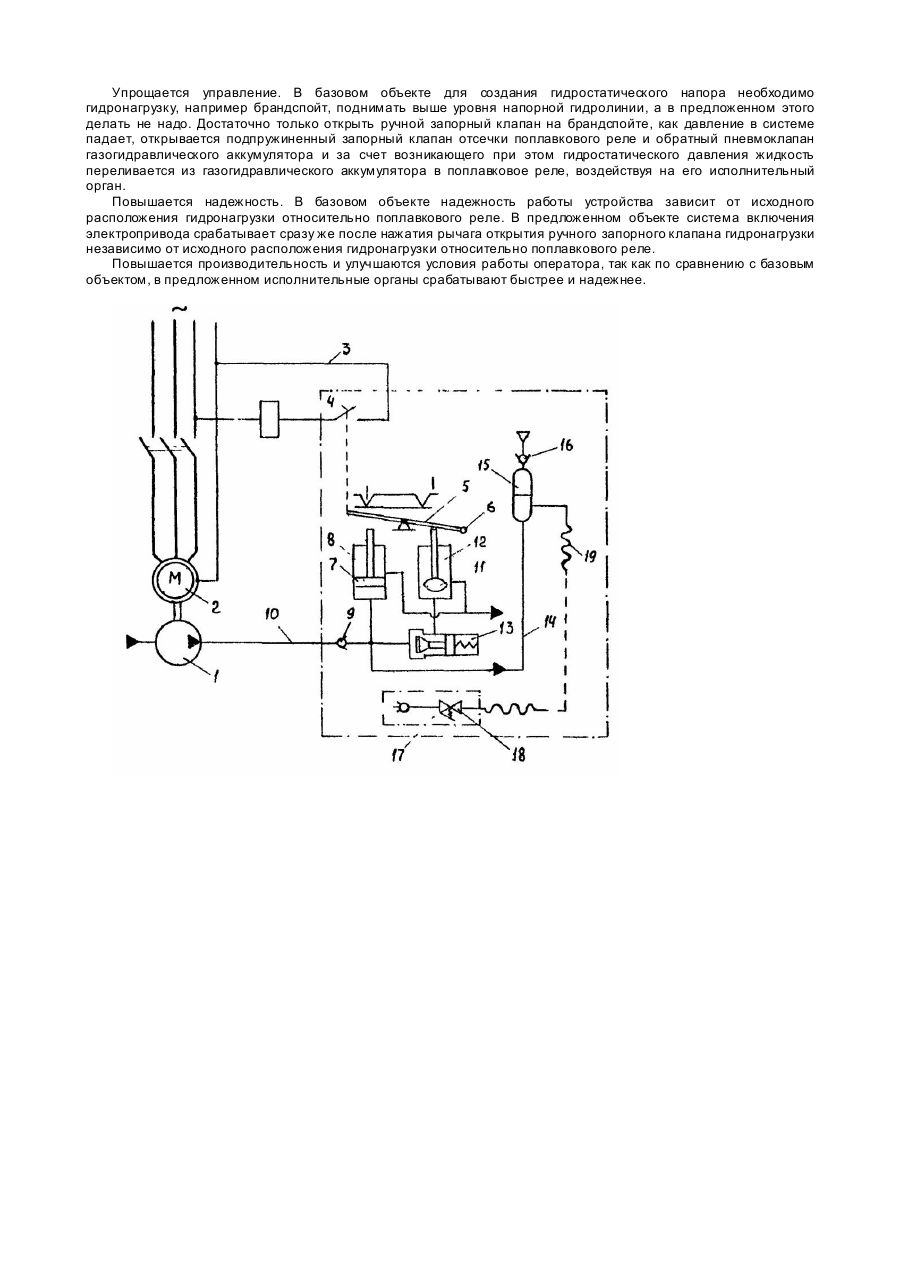

Изобретение относится к пусковым устройствам насосных станций и может быть использовано, например, в машинах для гидроочистки. Известно устройство для реализации способа дистанционного управления включением цепи электропитания привода насоса гидросистемы, содержащее насос с электроприводом с цепью управления электропитанием, содержащей управляемый выключатель, связанный с рычагом, имеющим рукоять ручного управления и взаимодействующим с исполнительным органом реле давления, соединенного через обратный клапан с напорной гидролинией насоса и с исполнительным органом поплавкового реле, соединенного через подпружиненный запорный клапан и обратный клапан также с напорной гидролинией насоса, соединенного в свою очередь через тот же обратный клапан с гидролинией нагрузки, содержащей ручной запорный клапан [1]. Недостатком известного устройства является то, что для создания гидростатического напора рабочей жидкости, воздействующего на срабатывание исполнительного органа поплавкового реле, необходимо поднять гидронагрузку, например брандспойт, выше уровня расположения поплавкового реле, одновременно открыв ручной запорный клапан гидронагрузки. Это вызывает неудобство в работе оператора и тем самым снижает надежность и скорость срабатывания исполнительного органа поплавкового реле, дающего команду на включение цепи электропитания привода насоса. В основу изобретения поставлена задача усовершенствования известного устройства, в котором гидростатический напор рабочей жидкости, воздействующий на срабатывание исполнительного органа поплавкового реле обеспечивается сразу же после открытия ручного запорного клапана гидронагрузки, независимо от уровня расположения гидронагрузки относительно поплавкового реле и за счет этого повышается надежность и скорость срабатывания исполнительного органа поплавкового реле, дающего команду на включение цепи электропитания привода насоса. Поставленная цель решается тем, что устройство дистанционного управления включением цепи электропитания привода насоса, содержащее насос с электроприводом и цепью управления электропитания привода, содержащей управляемый выключатель, связанный с рычагом, имеющим рукоять ручного управления и взаимодействующим с исполнительным органом реле давления, соединенного через обратный клапан с напорной гидролинией, насоса с исполнительным органом поплавкового реле, соединенного через подпружиненный запорный клапан и обратный клапан и подпружиненный клапан также с напорной гидролинией насоса, соединенной в свою очередь через тот же обратный клапан с гидролинией гидронагрузки, содержащей запорный клапан ручного управления, согласно изобретению, снабжено газогидравлическим аккумулятором, содержащим обратный пневмоклапан, причем установлен газогидравлический аккумулятор в напорной линии гидронагрузки выше уровня поплавкового реле. Снабжение известного устройства газогидравлическим аккумулятором, содержащим обратный пневмоклапан и установленным в напорной линии гидронагрузки выше уровня поплавкового реле, позволяет включать в работу электропривод насоса одним лишь открытием ручного запорного клапана гидронагрузки, независимо от уровня расположения гидронагрузки относительно поплавкового реле, что способствуе т упрощению управления, повышению надежности и производительности труда. Сущность изобретения поясняется схемой. Устройство дистанционного управления включением цепи электропитания привода насоса, например, машины для гидроочистки, содержит насос 1 с электроприводом 2 и цепью 3 управления электропитанием привода, содержащей управляемый выключатель 4, связанный с рычагом 5, имеющим рукоять 6 ручного управления и взаимодействующим с исполнительным органом 7 реле 8 давления, соединенного через обратный клапан 9 с напорной гидролинией 10 насоса 1 и с исполнительным органом 11 поплавкового реле 12, соединенного через подпружиненный запорный клапан 13 и обратный клапан 9 также с напорной гидролинией 10 насоса 1, в свою очередь через тот же обратный клапан 9, соединенный с гидролинией 14 гидронагрузки 15. Кроме того, оно снабжено газогидравлическим аккумулятором 16, содержащим обратный пневмоклапан 17, причем установлен газогидравлический аккумулятор 16 в гидролинии 14 гидронагрузки 15 выше уровня поплавкового реле 12. В гидролинию 14 гидронагрузки 15 входят, например, ручной запорный клапан 18 и шланг 19. Работает предложенное устройство следующим образом. При неработающем устройстве и отсутствии давления в напорных гидролиниях 10 и 14 обратный клапан 9 открыт, исполнительные органы 7 и 10 реле 8 давления и поплавкового реле 11 находятся в нижнем положении, освободив рычаг 5. Подпружиненный запорный клапан 13 и обратный пневмоклапан 17 открыты, ручной запорный клапан 18 закрыт. Для запуска гидросистемы вручную рукоять 6 переводят рычаг 5 и связанный с ним выключатель 4 в положение, замыкающее цепь 3 электропитания привода 2 и включая тем самым насос 1. Давлением в напорных гидролиниях 10 и 14 закрываются подпружиненный запорный клапан 13 и обратный пневмоклапан 17 газогидравлического аккумулятора 16, а при достижении давлением заданного уровня исполнительный орган 7 реле 8 давления перемещается в верхнее по чертежу положение, перемещая рычаг 5 и выключая выключатель 4. Насос 1 останавливается. Обратный клапан 9 закрывается и отсекает заряженный газогидравлический аккумулятор 16 от насоса 1. При этом остаются также закрытыми подпружиненный запорный клапан 13, обратный пневмоклапан 17 и ручной запорный клапан 18. Вследствие этого во всей системе, связанной с газогидравлическим аккумулятором 16, поддерживается давление срабатывания реле 8 давления. Для подачи рабочей жидкости к потребителю открывают ручной запорный клапан 18 гидронагрузки 15, сбрасывая давление в гидроаккумуляторе 16 и во всей системе связанной с ним, вследствие чего исполнительный орган 7 реле 8 давления опускается, освобождая рычаг 5, открывается подпружиненный запорный клапан 13, соединяя поплавковое реле 12 с газогидравлическим аккумулятором 16, открывается обратный пневмоклапан 17, соединяя газогидравлический аккумулятор 16 с атмосферой. За счет гидростатического напора между поплавковым реле 12 и газогидравлическим аккумулятором 16 исполнительный орган 11 поплавкового реле 12 перемещается вверх по чертежу, перемещая рычаг 5 на замыкание цепи 3 включения электропривода 2. Насос 1 начинает работать и подавать рабочую жидкость потребителю. Упрощается управление. В базовом объекте для создания гидростатического напора необходимо гидронагрузку, например брандспойт, поднимать выше уровня напорной гидролинии, а в предложенном этого делать не надо. Достаточно только открыть ручной запорный клапан на брандспойте, как давление в системе падает, открывается подпружиненный запорный клапан отсечки поплавкового реле и обратный пневмоклапан газогидравлического аккумулятора и за счет возникающего при этом гидростатического давления жидкость переливается из газогидравлического аккумулятора в поплавковое реле, воздействуя на его исполнительный орган. Повышается надежность. В базовом объекте надежность работы устройства зависит от исходного расположения гидронагрузки относительно поплавкового реле. В предложенном объекте система включения электропривода срабатывает сразу же после нажатия рычага открытия ручного запорного клапана гидронагрузки независимо от исходного расположения гидронагрузки относительно поплавкового реле. Повышается производительность и улучшаются условия работы оператора, так как по сравнению с базовым объектом, в предложенном исполнительные органы срабатывают быстрее и надежнее.
