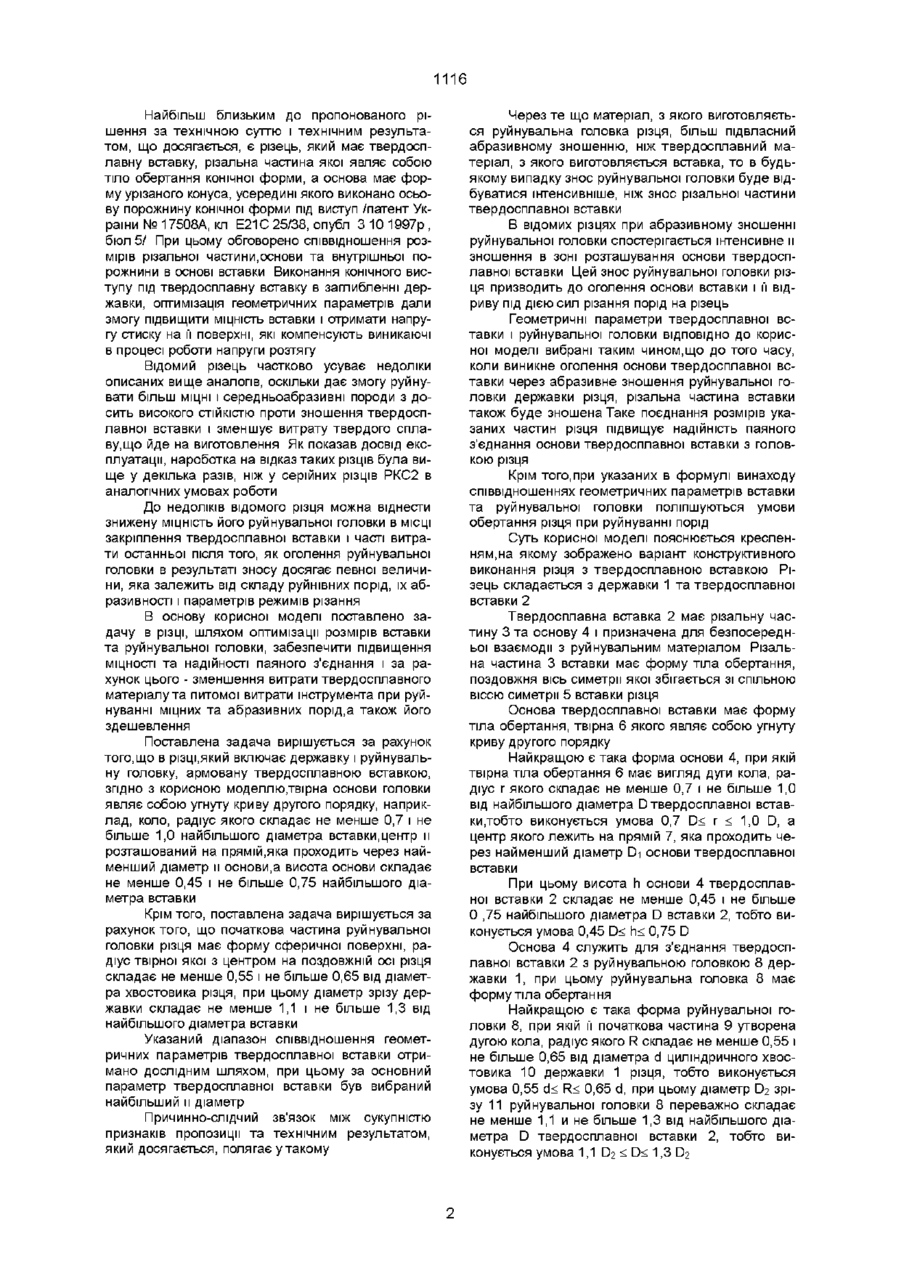

1 Різець, який включає державку у вигляді хвостовика та руйнувальної головки, армованої твердосплавною вставкою, яка має різальну частину та основу, що мають форму тіл обертання, який відрізняється тим, що твірна основи вставки являє собою угнуту криву другого порядку, при цьому висота основи складає не менше 0,45 і не більше 0,75 найбільшого діаметра вставки, а початкова частина руйнувальної головки має форму сферичної поверхні, радіус твірної якої з центром на осі різця складає не менше 0,55 і не більше 0,65 діаметра хвостовика, при цьому діаметр зрізу руйнувальної головки складає не менше 1,1 і не більше 1,3 від найбільшого діаметра вставки 2 Різець за п 1, який відрізняється тим, що крива другого порядку твірної основи має вигляд дуги кола, радіус якого складає не менше 0,7 і не більше 1,0 від найбільшого діаметра вставки з центром на прямій, яка проходить крізь найменший діаметр її основи Корисна модель стосується породоруйнівного інструмента, застосовуваного, в основному, для оснащення виконавчих органів прохідницьких та очисних комбайнів Є різець з твердосплавною вставкою, яка має загострену різальну частину переважно конічної форми і циліндричний хвостовик для закріплення в ГНІЗДІ руйнувальної головки різця /див патент США № 4684176, кл Е 21G35/18, опубл 1987/ В процесі взаємодії різця, оснащеного твердосплавною вставкою такого типу, з гірською породою відбувається інтенсивний знос руйнувальної головки різця, а знос твердосплавної вставки є незначним В результаті такого зносу виникає оголення практично не зношеної твердосплавної вставки та и поломка Указана поломка найчастіше полягає у відриві цієї вставки від руйнувальної головки різця Таким чином, до недоліків різців з твердосплавною вставкою такого типу можна віднести невеликий термін служби інструмента навіть ді зрізаного конуса і кінцеву частину у вигляді циліндра При цьому геометричні параметри твердосплавної вставки повинні забезпечувати оптимальне співвідношення між МІЦНІСНИМИ характеристиками вставки, МІЦНІСТЮ паяного з'єднання з головкою державки і на думку авторів, витратою твердого сплаву, що йде на її виготовлення /див патент Роси № 2120034, кл Е 21С/35/83, опубл 10 10 1998р/ Відомий різець з такою твердосплавною вставкою частково усуває недоліки описаного вище аналога, що дозволяє здійснювати руйнування більш міцних та абразивних порід і забезпечувати для порід МІЦНІСТЮ до 50 МПа і абразивністю до 12 мг Є різець з твердосплавною вставкою для породоруйнівного інструмента,яка включає різальну частину у вигляді тіла обертання.твірна якого являє собою частину випуклої лінії з однією прямолінійною або криволінійною частиною,і основа,яка має спряжені між собою проміжну частину у вигля Зоя їх відносно високу МІЦНІСТЬ До основного недоліка різців з такою формою вставок належить, незважаючи на оптимізацію їх розмірів, збільшена витрата твердого сплаву.що йде на виготовлення вставки Є різець з твердосплавною вставкою, яка включає різальну частину і основу у вигляді тіл обертання, причому твірна основи являє собою частину угнутої лінії /див заявку Європейського Патентного відомства № 0122893, кл Е21С 35/18, опубл 24 10 1984/ Такі різці призначені для руйнування асфальтових покрить різної МІЦНОСТІ і не придатні для руйнування гірських порід, тому що через коротку основу вставки не забезпечується при цьому МІЦНІСТЬ паяного з'єднання вставки з інструментом (О 1116 Найбільш близьким до пропонованого рішення за технічною суттю і технічним результатом, що досягається, є різець, який має твердосплавну вставку, різальна частина якої являє собою тіло обертання конічної форми, а основа має форму урізаного конуса, усередині якого виконано осьову порожнину конічної форми під виступ /патент України №17508А, кл Е21С 25/38, опубл 3 10 1997р. бюл 5/ При цьому обговорено співвідношення розмірів різальної частини,основи та внутрішньої порожнини в основі вставки Виконання конічного виступу під твердосплавну вставку в заглибленні державки, огтгимізація геометричних параметрів дали змогу підвищити МІЦНІСТЬ вставки і отримати напругу стиску на її поверхні, які компенсують виникаючі в процесі роботи напруги розтягу Відомий різець частково усуває недоліки описаних вище аналогів, оскільки дає змогу руйнувати більш МІЦНІ і середньоабразивні породи з досить високого СТІЙКІСТЮ проти зношення твердосплавної вставки і зменшує витрату твердого сплаву.що йде на виготовлення Як показав досвід експлуатації, нароботка на відказ таких різців була вище у декілька разів, ніж у серійних різців РКС2 в аналогічних умовах роботи До недоліків відомого різця можна віднести знижену МІЦНІСТЬ його руйнувальної головки в МІСЦІ закріплення твердосплавної вставки і часті витрати останньої після того, як оголення руйнувальної головки в результаті зносу досягає певної величини, яка залежить від складу руйнівних порід, їх абразивності і параметрів режимів різання В основу корисної моделі поставлено задачу в різці, шляхом оптимізацм розмірів вставки та руйнувальної головки, забезпечити підвищення МІЦНОСТІ та надійності паяного з'єднання і за рахунок цього - зменшення витрати твердосплавного матеріалу та питомої витрати інструмента при руйнуванні міцних та абразивних порід,а також його здешевлення Поставлена задача вирішується за рахунок того,що в різці,який включає державку і руйнувальну головку, армовану твердосплавною вставкою, згідно з корисною моделлю.твірна основи головки являє собою угнуту криву другого порядку, наприклад, коло, радіус якого складає не менше 0,7 і не більше 1,0 найбільшого діаметра вставки,центр и розташований на прямій,яка проходить через найменший діаметр и основи,а висота основи складає не менше 0,45 і не більше 0,75 найбільшого діаметра вставки Крім того, поставлена задача вирішується за рахунок того, що початкова частина руйнувальної головки різця має форму сферичної поверхні, радіус твірної якої з центром на поздовжній осі різця складає не менше 0,55 і не більше 0,65 від діаметра хвостовика різця, при цьому діаметр зрізу державки складає не менше 1,1 і не більше 1,3 від найбільшого діаметра вставки Указаний діапазон співвідношення геометричних параметрів твердосплавної вставки отримано дослідним шляхом, при цьому за основний параметр твердосплавної вставки був вибраний найбільший и діаметр Причинно-слідчий зв'язок між сукупністю признаків пропозиції та технічним результатом, який досягається, полягає у такому Через те що матеріал, з якого виготовляється руйнувальна головка різця, більш підвласний абразивному зношенню, ніж твердосплавний матеріал, з якого виготовляється вставка, то в будьякому випадку знос руйнувальної головки буде відбуватися інтенсивніше, ніж знос різальної частини твердосплавної вставки В відомих різцях при абразивному зношенні руйнувальної головки спостерігається інтенсивне и зношення в зоні розташування основи твердосплавної вставки Цей знос руйнувальної головки різця призводить до оголення основи вставки і її відриву під дією сил різання порід на різець Геометричні параметри твердосплавної вставки і руйнувальної головки ВІДПОВІДНО ДО корисної моделі вибрані таким чином,що до того часу, коли виникне оголення основи твердосплавної вставки через абразивне зношення руйнувальної головки державки різця, різальна частина вставки також буде зношена Таке поєднання розмірів указаних частин різця підвищує надійність паяного з'єднання основи твердосплавної вставки з головкою різця Крім того,при указаних в формулі винаходу співвідношеннях геометричних параметрів вставки та руйнувальної головки поліпшуються умови обертання різця при руйнуванні порід Суть корисної моделі пояснюється кресленням,на якому зображено варіант конструктивного виконання різця з твердосплавною вставкою Різець складається з державки 1 та твердосплавної вставки 2 Твердосплавна вставка 2 має різальну частину 3 та основу 4 і призначена для безпосередньої взаємодії з руйнувальним матеріалом Різальна частина 3 вставки має форму тіла обертання, поздовжня вісь симетрії якої збігається зі спільною віссю симетрії 5 вставки різця Основа твердосплавної вставки має форму тіла обертання, твірна 6 якого являє собою угнуту криву другого порядку Найкращою є така форма основи 4, при якій твірна тіла обертання 6 має вигляд дуги кола, радіус г якого складає не менше 0,7 і не більше 1,0 від найбільшого діаметра D твердосплавної вставки.тобто виконується умова 0,7 D< r < 1,0 D, a центр якого лежить на прямій 7, яка проходить через найменший діаметр Di основи твердосплавної вставки При цьому висота h основи 4 твердосплавної вставки 2 складає не менше 0,45 і не більше 0 ,75 найбільшого діаметра D вставки 2, тобто виконується умова 0,45 D< h< 0,75 D Основа 4 служить для з'єднання твердосплавної вставки 2 з руйнувальною головкою 8 державки 1, при цьому руйнувальна головка 8 має форму тіла обертання Найкращою є така форма руйнувальної головки 8, при якій її початкова частина 9 утворена дугою кола, радіус якого R складає не менше 0,55 і не більше 0,65 від діаметра d циліндричного хвостовика 10 державки 1 різця, тобто виконується умова 0,55 d< R< 0,65 d, при цьому діаметр D2 зрізу 11 руйнувальної головки 8 переважно складає не менше 1,1 и не більше 1,3 від найбільшого діаметра D твердосплавної вставки 2, тобто виконується умова 1,1 D2 < D< 1,3 D2 1116 Пропонований різець стосується поворотного породоруйнівного інструмента, тобто різців такого типу, які при руйнуванні матеріалу обертаються навколо своєї поздовжньої осі 5 симетрії Такі різці для створення можливості обертання установлюються під певним кутом в різцетримачах /на кресленні не зображені/ виконавчих органів машин, призначених для руйнування, перед усім, г ірських порід Різець під час роботи взаємодіє з руйнівною породою різальною частиною 3 твер досплавної вставки 2, при цьому руйнівна порода діє на руйнувальну головку 8, здійснюючи и абразивне зношення Попереднє випробування експериментальних зразків різця з параметрами, указаними в формулі винаходу, показали,що його ресурс у 1,5 рази перевищує ресурс відомого різця /патент України № 17508А/ за прототипом Економія твердого сплаву при виготовленні вставки для такого різця складає 7-8 % Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 1116
