Пристрій для контролю стану трубопроводу
Формула / Реферат
Пристрій для контролю стану трубопроводу, що містить трубу з фланцями, відводом із кришкою, а також розміщеним у відводі співвісно з трубою щонайменше одним кільцем-зразком, виготовленим з того самого матеріалу, що і труба, який відрізняється тим, що кожне кільце-зразок електрично зв'язано з трубою.
Текст

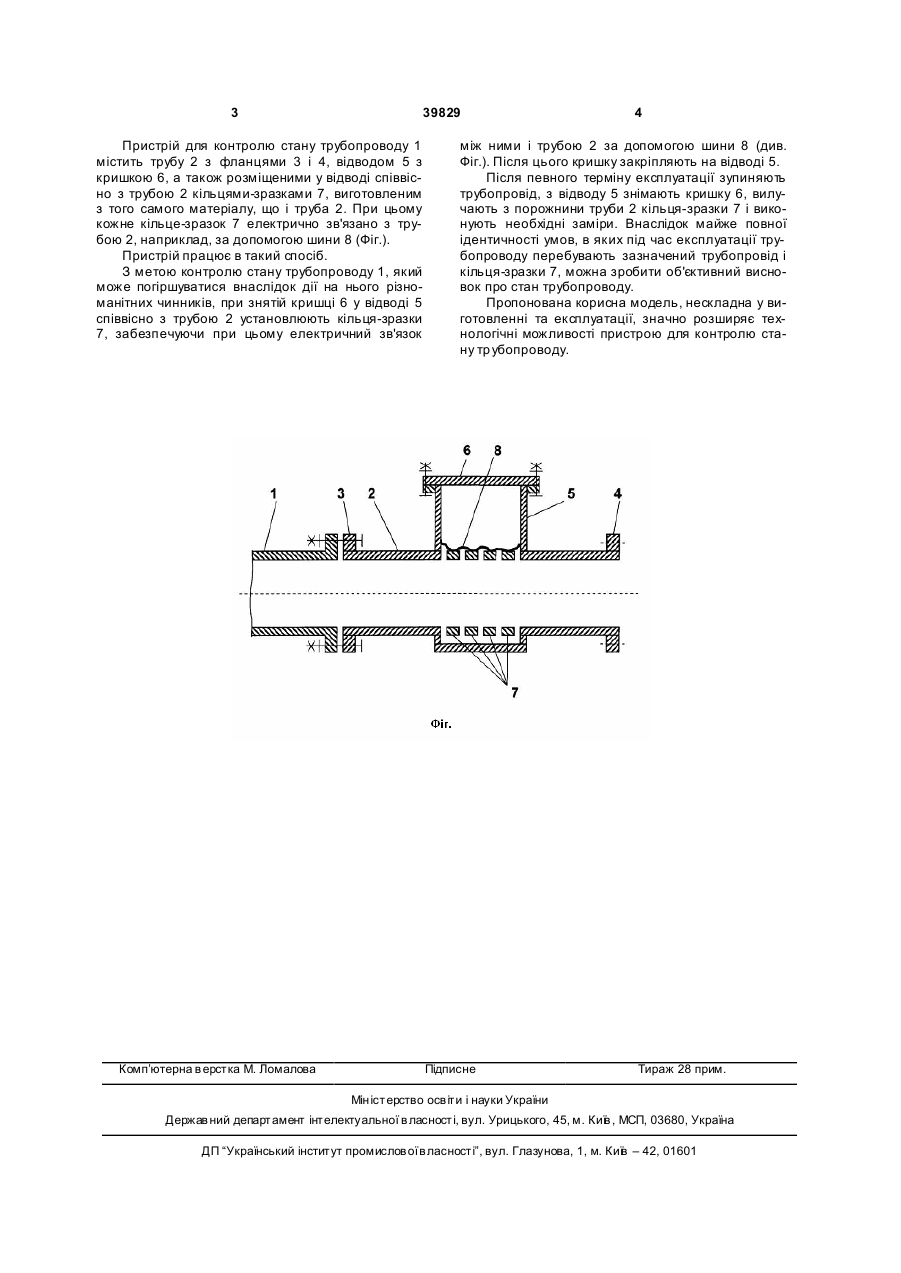

Пристрій для контролю стану тр убопроводу, що містить трубу з фланцями, відводом із кришкою, а також розміщеним у відводі співвісно з трубою щонайменше одним кільцем-зразком, виготовленим з того самого матеріалу, що і труба, який відрізняє ться тим, що кожне кільце-зразок електрично зв'язано з трубою. (19) (21) u200812681 (22) 29.10.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 39829 Пристрій для контролю стану трубопроводу 1 містить трубу 2 з фланцями 3 і 4, відводом 5 з кришкою 6, а також розміщеними у відводі співвісно з трубою 2 кільцями-зразками 7, виготовленим з того самого матеріалу, що і труба 2. При цьому кожне кільце-зразок 7 електрично зв'язано з трубою 2, наприклад, за допомогою шини 8 (Фіг.). Пристрій працює в такий спосіб. З метою контролю стану трубопроводу 1, який може погіршуватися внаслідок дії на нього різноманітних чинників, при знятій кришці 6 у відводі 5 співвісно з трубою 2 установлюють кільця-зразки 7, забезпечуючи при цьому електричний зв'язок Комп’ютерна в ерстка М. Ломалова 4 між ними і трубою 2 за допомогою шини 8 (див. Фіг.). Після цього кришку закріпляють на відводі 5. Після певного терміну експлуатації зупиняють трубопровід, з відводу 5 знімають кришку 6, вилучають з порожнини труби 2 кільця-зразки 7 і виконують необхідні заміри. Внаслідок майже повної ідентичності умов, в яких під час експлуатації трубопроводу перебувають зазначений трубопровід і кільця-зразки 7, можна зробити об'єктивний висновок про стан трубопроводу. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно розширяє технологічні можливості пристрою для контролю стану тр убопроводу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of state of pipeline
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюУстройство для контроля состояния трубопровода
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: F16L 58/00, F16L 57/00
Мітки: стану, трубопроводу, контролю, пристрій
