Пристрій для резонансно-періодичного опромінювання рослин у теплицях

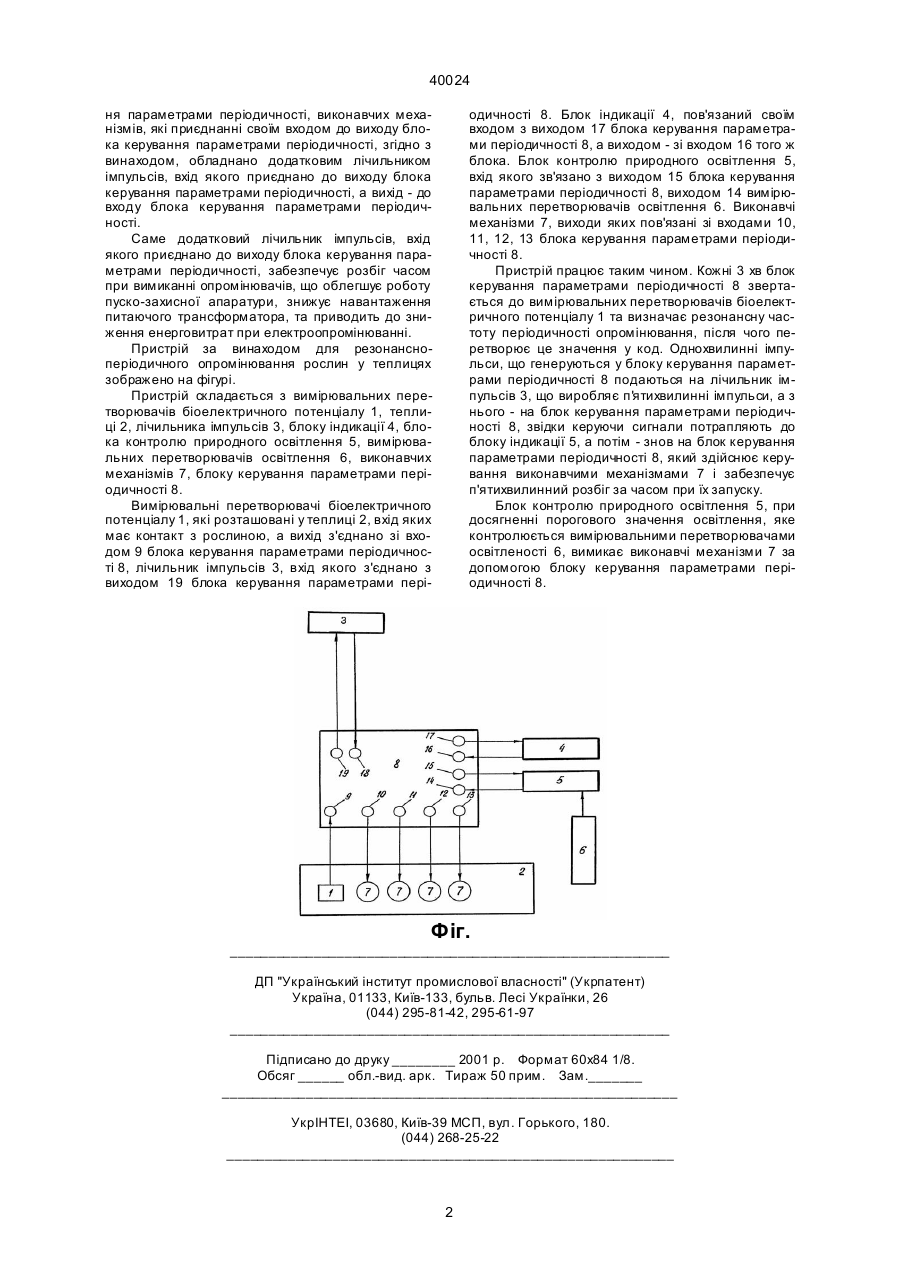

Пристрій для резонансно-періодичного опромінювання рослин у теплицях, що містить вимірювальні перетворювачі біоелектричного потенціалу, вхід яких має контакт з рослиною, а вихід - з'єднано з блоком керування параметрами періодичності, блок індикації, який пов'язаний своїм входом з виходом блока керування параметрами періодич 40024 ня параметрами періодичності, виконавчих механізмів, які приєднанні своїм входом до виходу блока керування параметрами періодичності, згідно з винаходом, обладнано додатковим лічильником імпульсів, вхід якого приєднано до виходу блока керування параметрами періодичності, а вихід - до входу блока керування параметрами періодичності. Саме додатковий лічильник імпульсів, вхід якого приєднано до виходу блока керування параметрами періодичності, забезпечує розбіг часом при вимиканні опромінювачів, що облегшує роботу пуско-захисної апаратури, знижує навантаження питаючого трансформатора, та приводить до зниження енерговитрат при електроопромінюванні. Пристрій за винаходом для резонансноперіодичного опромінювання рослин у теплицях зображено на фігурі. Пристрій складається з вимірювальних перетворювачів біоелектричного потенціалу 1, теплиці 2, лічильника імпульсів 3, блоку індикації 4, блока контролю природного освітлення 5, вимірювальних перетворювачів освітлення 6, виконавчих механізмів 7, блоку керування параметрами періодичності 8. Вимірювальні перетворювачі біоелектричного потенціалу 1, які розташовані у теплиці 2, вхід яких має контакт з рослиною, а вихід з'єднано зі входом 9 блока керування параметрами періодичності 8, лічильник імпульсів 3, вхід якого з'єднано з виходом 19 блока керування параметрами пері одичності 8. Блок індикації 4, пов'язаний своїм входом з виходом 17 блока керування параметрами періодичності 8, а виходом - зі входом 16 того ж блока. Блок контролю природного освітлення 5, вхід якого зв'язано з виходом 15 блока керування параметрами періодичності 8, виходом 14 вимірювальних перетворювачів освітлення 6. Виконавчі механізми 7, виходи яких пов'язані зі входами 10, 11, 12, 13 блока керування параметрами періодичності 8. Пристрій працює таким чином. Кожні 3 хв блок керування параметрами періодичності 8 звертається до вимірювальних перетворювачів біоелектричного потенціалу 1 та визначає резонансну частоту періодичності опромінювання, після чого перетворює це значення у код. Однохвилинні імпульси, що генеруються у блоку керування параметрами періодичності 8 подаються на лічильник імпульсів 3, що виробляє п'я тихвилинні імпульси, а з нього - на блок керування параметрами періодичності 8, звідки керуючи сигнали потрапляють до блоку індикації 5, а потім - знов на блок керування параметрами періодичності 8, який здійснює керування виконавчими механізмами 7 і забезпечує п'ятихвилинний розбіг за часом при їх запуску. Блок контролю природного освітлення 5, при досягненні порогового значення освітлення, яке контролюється вимірювальними перетворювачами освітленості 6, вимикає виконавчі механізми 7 за допомогою блоку керування параметрами періодичності 8. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
