Пристрій для електростимуляції

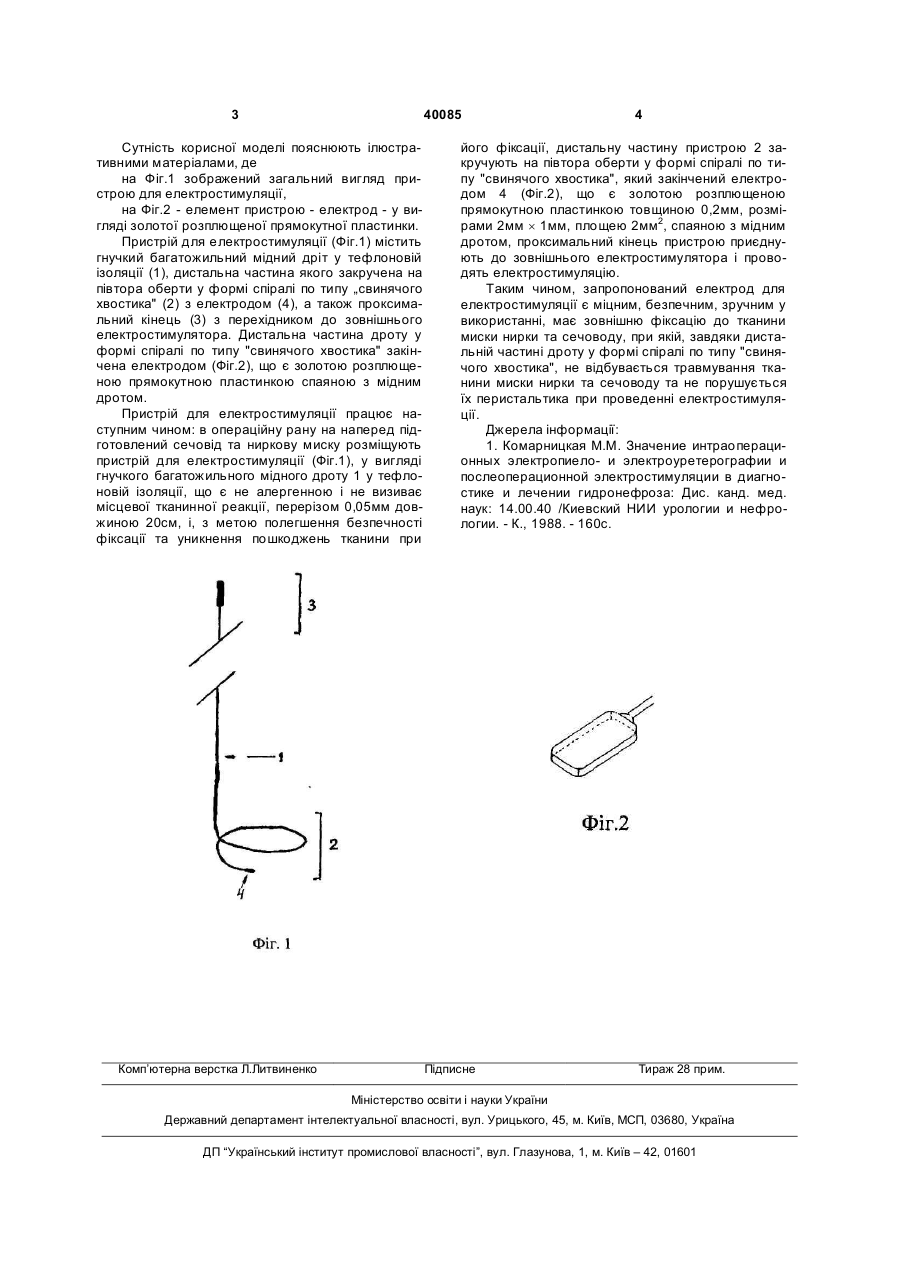

Пристрій для електростимуляції, що включає електрод, який проводять та фіксують до ниркової миски та сечоводу, проксимальний кінець якого 3 40085 Сутність корисної моделі пояснюють ілюстративними матеріалами, де на Фіг.1 зображений загальний вигляд пристрою для електростимуляції, на Фіг.2 - елемент пристрою - електрод - у вигляді золотої розплющеної прямокутної пластинки. Пристрій для електростимуляції (Фіг.1) містить гнучкий багатожильний мідний дріт у тефлоновій ізоляції (1), дистальна частина якого закручена на півтора оберти у формі спіралі по типу „свинячого хвостика" (2) з електродом (4), а також проксимальний кінець (3) з перехідником до зовнішнього електростимулятора. Дистальна частина дроту у формі спіралі по типу "свинячого хвостика" закінчена електродом (Фіг.2), що є золотою розплющеною прямокутною пластинкою спаяною з мідним дротом. Пристрій для електростимуляції працює наступним чином: в операційну рану на наперед підготовлений сечовід та ниркову миску розміщують пристрій для електростимуляції (Фіг.1), у вигляді гнучкого багатожильного мідного дроту 1 у тефлоновій ізоляції, що є не алергенною і не визиває місцевої тканинної реакції, перерізом 0,05мм довжиною 20см, і, з метою полегшення безпечності фіксації та уникнення пошкоджень тканини при Комп’ютерна верстка Л.Литвиненко 4 його фіксації, дистальну частину пристрою 2 закручують на півтора оберти у формі спіралі по типу "свинячого хвостика", який закінчений електродом 4 (Фіг.2), що є золотою розплющеною прямокутною пластинкою товщиною 0,2мм, розмірами 2мм ´ 1мм, площею 2мм2, спаяною з мідним дротом, проксимальний кінець пристрою приєднують до зовнішнього електростимулятора і проводять електростимуляцію. Таким чином, запропонований електрод для електростимуляції є міцним, безпечним, зручним у використанні, має зовнішню фіксацію до тканини миски нирки та сечоводу, при якій, завдяки дистальній частині дроту у формі спіралі по типу "свинячого хвостика", не відбувається травмування тканини миски нирки та сечоводу та не порушується їх перистальтика при проведенні електростимуляції. Джерела інформації: 1. Комарницкая Μ.Μ. Значение интраоперационных электропиело- и электроуретерографии и послеоперационной электростимуляции в диагностике и лечении гидронефроза: Дис. канд. мед. наук: 14.00.40 /Киевский НИИ урологии и нефрологии. - К., 1988. - 160с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
