Електрод для електростимуляції

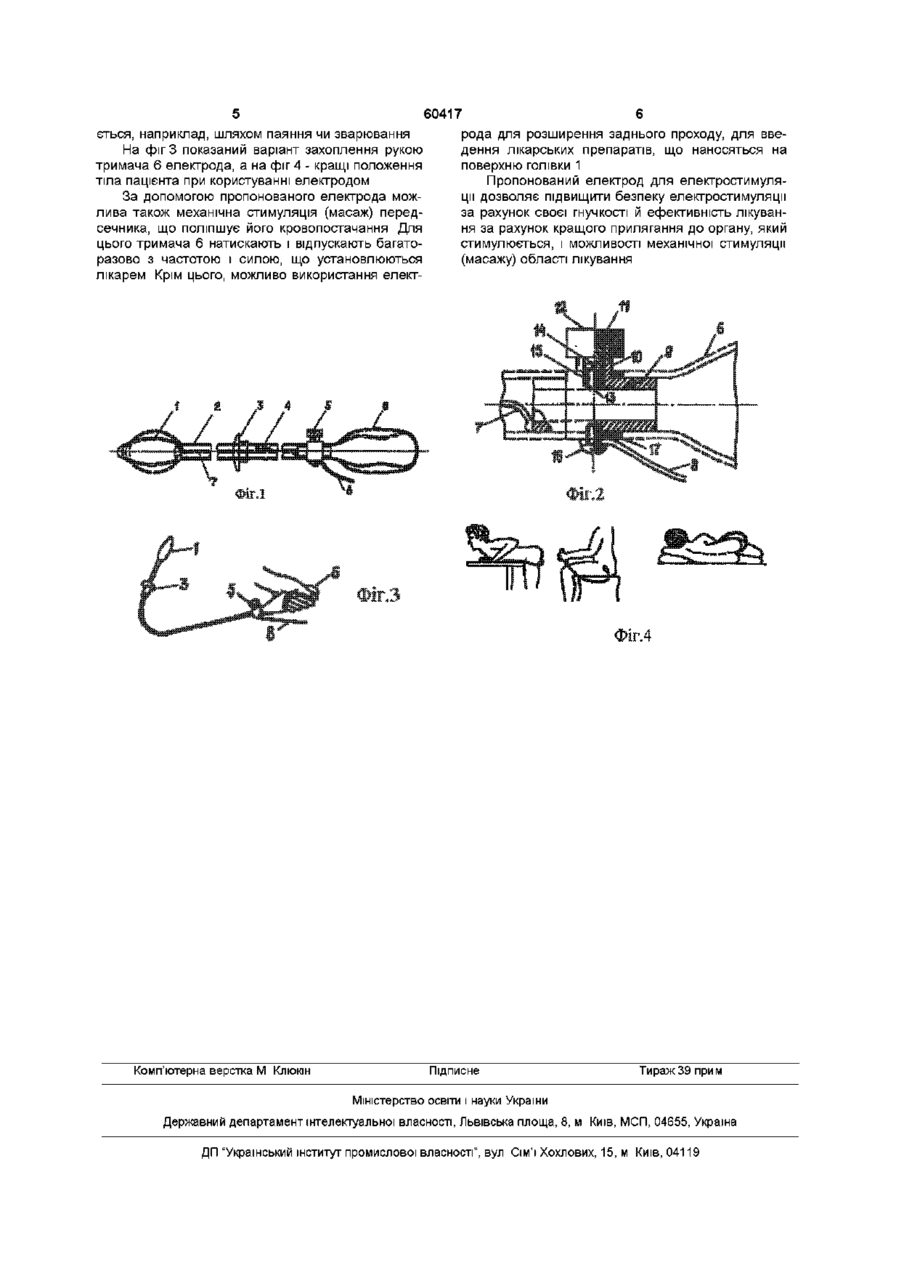

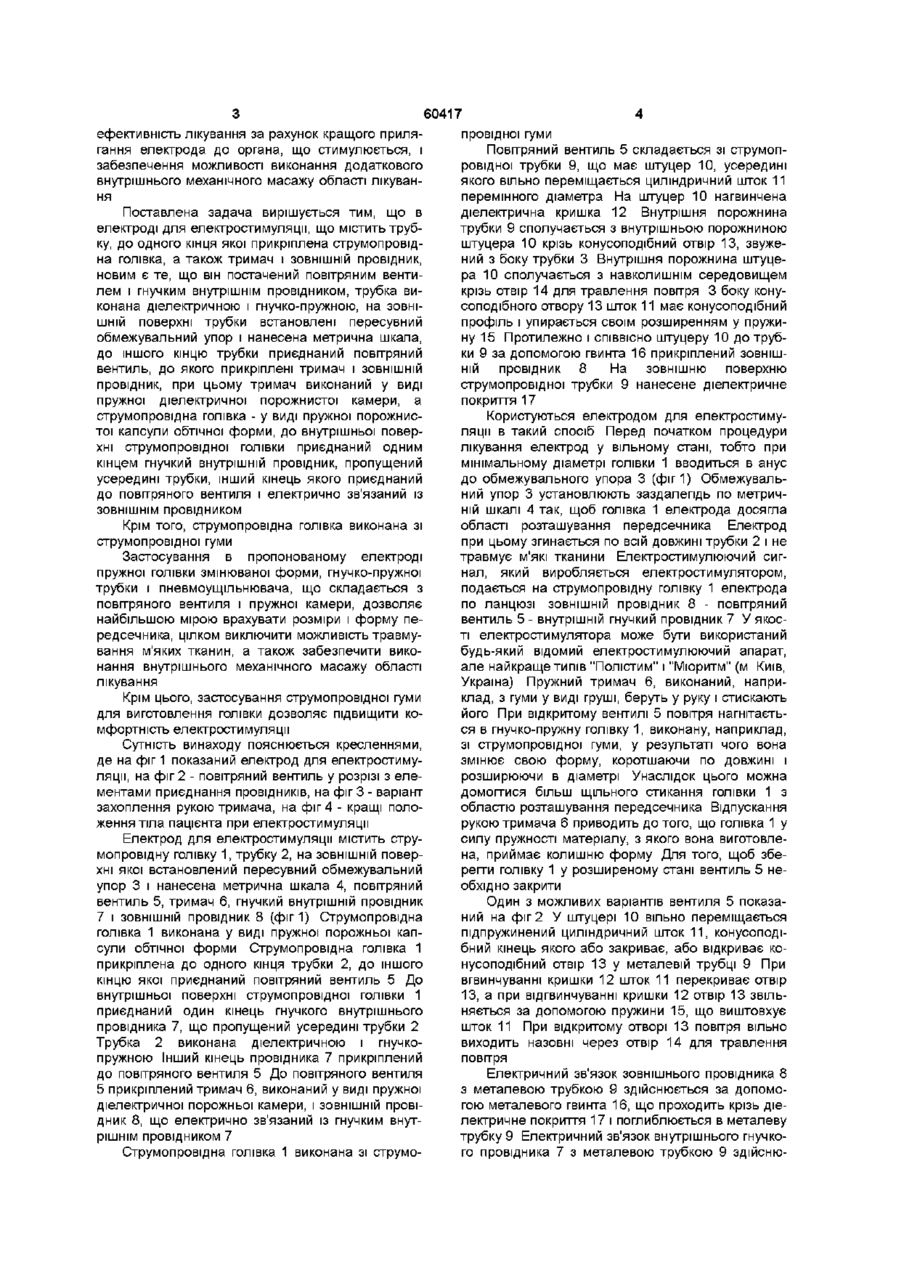

1 Електрод для електростимуляції, що містить трубку, до одного кінця якої прикріплена струмопровідна головка, а також тримач і ЗОВНІШНІЙ провідник, який відрізняється тим, що він оснащений повітряним вентилем і гнучким внутрішнім провідником, а трубка виконана діелектричною і гнучкопружною, на ЗОВНІШНІЙ поверхні трубки встановлені пересувний обмежувальний упор і нанесена метрична шкала, до іншого кінця трубки приєднаний повітряний вентиль, до якого прикріплені тримач і ЗОВНІШНІЙ провідник, при цьому тримач виконаний у вигляді пружної діелектричної порожнистої камери, а струмопровідна головка - у вигляді пружної порожнистої капсули обтічної форми, до внутрішньої поверхні струмопровідної головки приєднаний одним кінцем гнучкий внутрішній провідник, пропущений усередині трубки, інший кінець якого приєднаний до повітряного вентиля і електрично зв'язаний з ЗОВНІШНІМ провідником 2 Електрод по п 1, який відрізняється тим, що струмопровідна головка виконана зі струмопровідної гуми Винахід відноситься до області медичної техніки, зокрема, до пристроїв для електростимуляції і масажу біологічних об'єктів і призначений для масового використання у фізіотерапевтичній практиці при лікуванні аденоми простати Відомий електрод для магнітостимуляцм, що складається з голівки, прямої трубки і тримача (див книгу Соловьева Г Р Магнитотерапевтическая аппаратура - М Медицина, 1991, на стор 141) Для проведення лікування електрод уводиться в анус до стикання з областю розташування перед сеч ни ка Недоліками електрода є неможливість проведення з його допомогою електростимуляції, імовірність травмування їм м'яких тканин, через жорсткість прямої трубки і голівки, а також складність підведення електрода до області передсечника, через рельєфність останнього Відомий також магнітотерапевтичний еластичний буж (див книгу Соловьева Г Р Магнитотерапевтическая апаратура - М Медицина, 1991, на стор 135) КІНЦІ еластичного бужа виконані оливоподібними Буж у максимальному ступені може бути підведений до області передсечника Недоліком еластичного бужа є неможливість проведення з його допомогою електростимуляції Як прототип обраний електрод для електростимуляції, що складається зі струмопровідної голівки, вигнутої жорсткої струмопровідної трубки і тримача, до якого приєднаний ЗОВНІШНІЙ провідник (див книгу Клиническая физиотерапия / Оржешковский В В , Волков Е С , Демедюк И А , и др , Под ред В В Оржешковского - Киев Здоровье, 1984, на стор 59) Електрод уводиться в анус до стикання з областю розташування передсечника Вигин жорсткої трубки дозволяє змінювати ступінь наближення голівки електрода до області розташування передсечника шляхом обертання тримача навколо своєї ВІСІ Електрична провідність голівки і трубки дозволяє здійснювати електростимуляцію Недоліками прототипу є імовірність травмування їм м'яких тканин, через жорсткість вигнутої трубки і голівки, неможливість зміни форми голівки електрода, що не дозволяє найбільшою мірою врахувати розміри і форму передсечника, а також неможливість з його допомогою проводити додатковий внутрішній механічний масаж області передсечника, що знижує ефективність лікування В основу винаходу поставлена задача створення такого електрода для електростимуляції, у якому нове виконання складових його частин дозволило б підвищити безпеку електростимуляції за рахунок забезпечення його гнучкості і пружності й О (О 60417 провідної гуми Повітряний вентиль 5 складається зі струмопровідної трубки 9, що має штуцер 10, усередині якого вільно переміщається циліндричний шток 11 перемінного діаметра На штуцер 10 нагвинчена діелектрична кришка 12 Внутрішня порожнина трубки 9 сполучається з внутрішньою порожниною штуцера 10 крізь конусоподібний отвір ІЗ, звужений з боку трубки 3 Внутрішня порожнина штуцера 10 сполучається з навколишнім середовищем крізь отвір 14 для травлення повітря 3 боку конусоподібного отвору 13 шток 11 має конусоподібний профіль і упирається своїм розширенням у пружину 15 Протилежно і СПІВВІСНО штуцеру 10 до трубки 9 за допомогою гвинта 16 прикріплений ЗОВНІШНІЙ провідник 8 На зовнішню поверхню струмопровідної трубки 9 нанесене діелектричне покриття 17 Користуються електродом для електростимуляції в такий спосіб Перед початком процедури лікування електрод у вільному стані, тобто при мінімальному діаметрі голівки 1 вводиться в анус до обмежувального упора 3 (фиг 1) Обмежувальний упор 3 установлюють заздалегідь по метричЗОВНІШНІМ провідником ній шкалі 4 так, щоб голівка 1 електрода досягла області розташування передсечника Електрод Крім того, струмопровідна голівка виконана зі при цьому згинається по всій довжині трубки 2 і не струмопровідної гуми травмує м'які тканини Електростимулюючий сигЗастосування в пропонованому електроді нал, який виробляється електростимулятором, пружної голівки змінюваної форми, гнучко-пружної подається на струмопровідну голівку 1 електрода трубки і пневмоущільнювача, що складається з по ланцюзі ЗОВНІШНІЙ провідник 8 - повітряний повітряного вентиля і пружної камери, дозволяє вентиль 5 - внутрішній гнучкий провідник 7 У якоснайбільшою мірою врахувати розміри і форму петі електростимулятора може бути використаний редсечника, цілком виключити можливість травмубудь-який відомий електростимулюючий апарат, вання м'яких тканин, а також забезпечити викоале найкраще типів "Полістим" і "Мюритм" (м Київ, нання внутрішнього механічного масажу області Україна) Пружний тримач 6, виконаний, наприлікування клад, з гуми у виді груші, беруть у руку і стискають Крім цього, застосування струмопровідної гуми його При відкритому вентилі 5 повітря нагнітаєтьдля виготовлення голівки дозволяє підвищити кося в гнучко-пружну голівку 1, виконану, наприклад, мфортність електростимуляції зі струмопровідної гуми, у результаті чого вона Сутність винаходу пояснюється кресленнями, змінює свою форму, коротшаючи по довжині і де на фіг 1 показаний електрод для електростимурозширюючи в діаметрі Унаслідок цього можна ляції, на фіг 2 - повітряний вентиль у розрізі з еледомогтися більш щільного стикання голівки 1 з ментами приєднання провідників, на фіг 3 - варіант областю розташування передсечника Відпускання захоплення рукою тримача, на фіг 4 - кращі полорукою тримача 6 приводить до того, що голівка 1 у ження тіла пацієнта при електростимуляції силу пружності матеріалу, з якого вона виготовлеЕлектрод для електростимуляції містить струна, приймає колишню форму Для того, щоб збемопровідну голівку 1, трубку 2, на ЗОВНІШНІЙ поверрегти голівку 1 у розширеному стані вентиль 5 нехні якої встановлений пересувний обмежувальний обхідно закрити упор 3 і нанесена метрична шкала 4, повітряний вентиль 5, тримач 6, гнучкий внутрішній провідник Один з можливих варіантів вентиля 5 показа7 і ЗОВНІШНІЙ провідник 8 (фиг 1) Струмопровідна ний на фіг 2 У штуцері 10 вільно переміщається голівка 1 виконана у виді пружної порожньої каппідпружинений циліндричний шток 11, конусоподісули обтічної форми Струмопровідна голівка 1 бний кінець якого або закриває, або відкриває коприкріплена до одного кінця трубки 2, до іншого нусоподібний отвір 13 у металевій трубці 9 При кінцю якої приєднаний повітряний вентиль 5 До вгвинчуванні кришки 12 шток 11 перекриває отвір внутрішньої поверхні струмопровідної голівки 1 13, а при відгвинчуванні кришки 12 отвір 13 звільприєднаний один кінець гнучкого внутрішнього няється за допомогою пружини 15, що виштовхує провідника 7, що пропущений усередині трубки 2 шток 11 При відкритому отворі 13 повітря вільно Трубка 2 виконана діелектричною і гнучковиходить назовні через отвір 14 для травлення пружною Інший кінець провідника 7 прикріплений повітря до повітряного вентиля 5 До повітряного вентиля Електричний зв'язок зовнішнього провідника 8 5 прикріплений тримач 6, виконаний у виді пружної з металевою трубкою 9 здійснюється за допомодіелектричної порожньої камери, і ЗОВНІШНІЙ провігою металевого гвинта 16, що проходить крізь діедник 8, що електрично зв'язаний із гнучким внутлектричне покриття 17 і поглиблюється в металеву рішнім провідником 7 трубку 9 Електричний зв'язок внутрішнього гнучкого провідника 7 з металевою трубкою 9 здійснюСтрумопровідна голівка 1 виконана зі струмоефективність лікування за рахунок кращого прилягання електрода до органа, що стимулюється, і забезпечення можливості виконання додаткового внутрішнього механічного масажу області лікування Поставлена задача вирішується тим, що в електроді для електростимуляції, що містить трубку, до одного кінця якої прикріплена струмопровідна голівка, а також тримач і ЗОВНІШНІЙ провідник, новим є те, що він постачений повітряним вентилем і гнучким внутрішнім провідником, трубка виконана діелектричною і гнучко-пружною, на ЗОВНІШНІЙ поверхні трубки встановлені пересувний обмежувальний упор і нанесена метрична шкала, до іншого кінцю трубки приєднаний повітряний вентиль, до якого прикріплені тримач і ЗОВНІШНІЙ провідник, при цьому тримач виконаний у виді пружної діелектричної порожнистої камери, а струмопровідна голівка - у виді пружної порожнистої капсули обтічної форми, до внутрішньої поверхні струмопровідної голівки приєднаний одним кінцем гнучкий внутрішній провідник, пропущений усередині трубки, інший кінець якого приєднаний до повітряного вентиля і електрично зв'язаний із 60417 ється, наприклад, шляхом паяння чи зварювання рода для розширення заднього проходу, для ввеНа фіг 3 показаний варіант захоплення рукою дення лікарських препаратів, що наносяться на тримача 6 електрода, а на фіг 4 - кращі положення поверхню голівки 1 тіла пацієнта при користуванні електродом Пропонований електрод для електростимуляЗа допомогою пропонованого електрода можції дозволяє підвищити безпеку електростимуляції лива також механічна стимуляція (масаж) передза рахунок своєї гнучкості й ефективність лікувансечника, що поліпшує його кровопостачання Для ня за рахунок кращого прилягання до органу, який цього тримача 6 натискають і відпускають багатостимулюється, і можливості механічної стимуляції разово з частотою і силою, що установлюються (масажу) області лікування лікарем Крім цього, можливо використання елект Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
