Електростимулятор

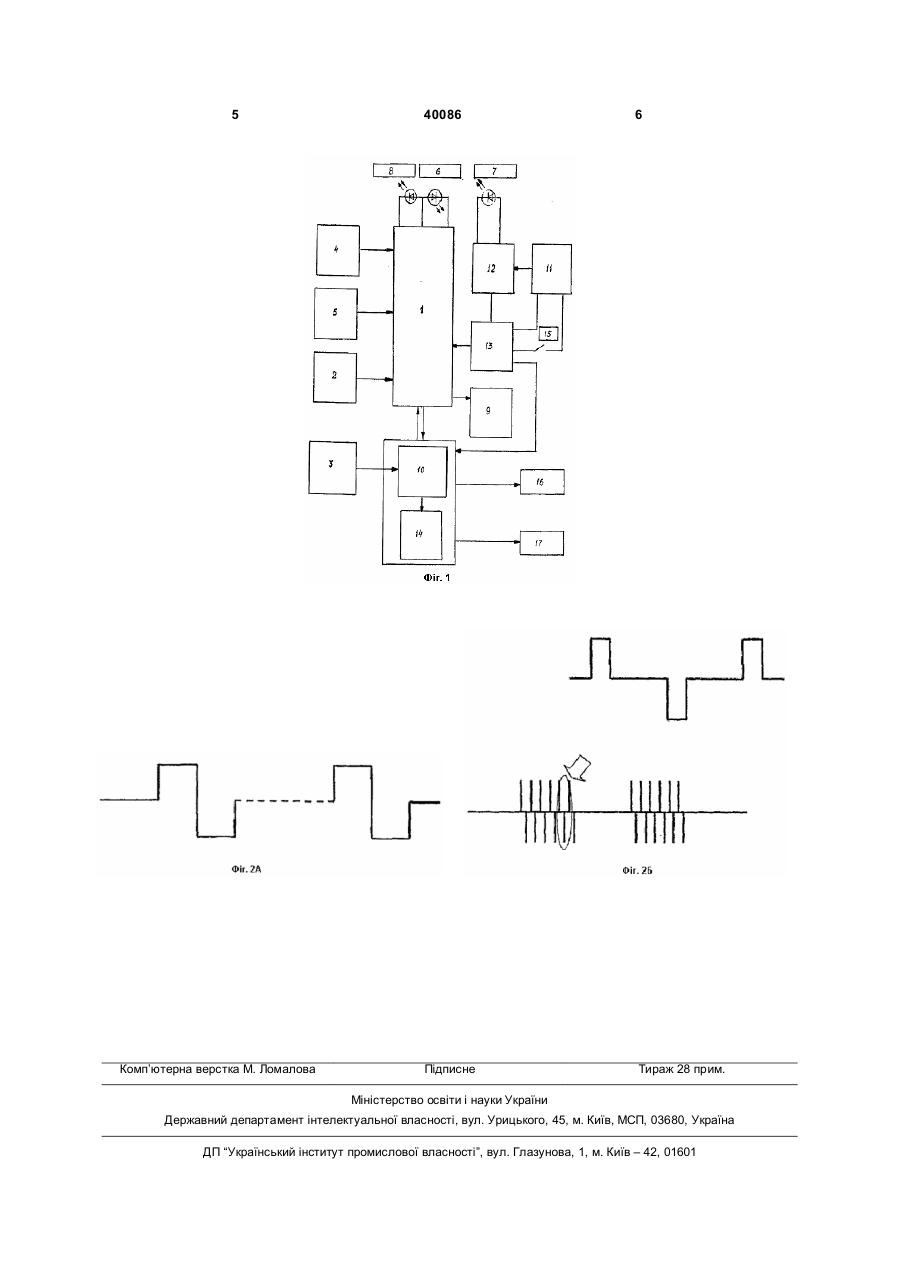

Електростимулятор, який включає вимикач електроживлення, світловий індикатор живлення, галетний перемикач часу процедури, мікроконтролер, галетний перемикач вибору амплітуди, гнізда 3 тростимуляція біполярними одиночними імпульсами та електростимуляція біполярними пакетами імпульсів, галетного перемикача вибору частоти електроімпульсів, що генеруються, стабілізатора струму, автономного джерела електроживлення, вузла контролю автономного джерела електроживлення, вузла живлення, схеми виявлення обриву, світлового індикатора закінчення часу процедури, що дасть можливість змінювати параметри, форми стимулюючих електроімпульсів, режими і діапазони їх роботи, а також застосування двох контактних електродів, один з яких зовнішній нашкірний, другий - внутрішній для прямого контакту з сечоводом і нирковою мискою, що дозволить проводити пряму електростимуляцію сечовивідних шляхів, та за рахунок раціонального розташування і зменшення кількості елементів, створити пристрій невеликих розмірів, переносним та портативним, габаритні розміри корпусу складають 110´65´28мм. Поставлене завдання вирішується тим, що електростимулятор, який включає вимикач електроживлення, світловий індикатор живлення, галетний перемикач часу процедури, мікроконтролер, галетний перемикач вибору амплітуди, гнізда для кабелів електродів, контактні електроди, генератор звуку, світловий індикатор обриву, корпус, згідно з корисною моделлю, додатково вводять галетний перемикач вибору робочого режиму, галетний перемикач вибору частоти генерації електроімпульсів, стабілізатор струму, автономне джерело електроживлення, вузол контролю автономного джерела електроживлення, вузол живлення, схема виявлення обриву, світловий індикатор закінчення часу процедури, габаритні розміри корпусу складають 110´65´28мм. Суть корисної моделі пояснюють кресленням, де: на Фіг.1 показана функціональна схема електростимулятора, на Фіг.2А - діаграма електростимуляції в режимі 1 - біполярним одиночним імпульсом, на Фіг.2Б - діаграма електростимуляції в режимі 2 - біполярним пакетом імпульсів. Електростимулятор містить мікроконтролер 1, галетний перемикач 2 часу процедури, галетний перемикач 3 вибору амплітуди, галетний перемикач 4 вибору робочого режиму, галетний перемикач 5 вибору частоти генерації електроімпульсів, світловий індикатор 6 живлення, світловий індикатор 7 обриву, світловий індикатор 8 закінчення часу процедури, генератор 9 звуку, стабілізатор струму 10, автономне джерело 11 електроживлення, вузол 12 контролю автономного джерела електроживлення, вузол 13 живлення, схема виявлення обриву 14, вимикач 15, електроди - контактний внутрішній 16 та контактний нашкірний - 17, які зв'язані між собою, як показано на Фіг.1. Електростимулятор працює наступним чином. Після увімкнення вимикача 15 (положення ВКЛ) напруга автономного джерела 11 електроживлення поступає на вузол 13 живлення - (імпульсний перетворювач напруги). Вузол 13 живлення формує напруги +5V і +21V. При приєднанні до вторинного вузла 13 живлення мікроконтролер 1 подає електричні імпульси на світловий індикатор 6 40086 4 живлення (зелений). Блимання точкового індикатора 6 живлення вказує на нормальну роботу електростимулятора. Величину напруги автономного джерела 11 електроживлення контролюють вузлом 12 контролю автономного джерела електроживлення. При її зменшенні до гранично допустимого рівня для роботи приладу 2,6V - блимає світловий індикатор 7 обриву (червоний). Після увімкнення приладу мікроконтролер 1 проводить послідовне опитування умов задач коду галетного перемикача 4 вибору робочого режиму, галетного перемикача 5 вибору частоти генерації електроімпульсів, галетного перемикача 2 часу процедури. Прилад генерує сигнал з тими параметрами і тривалістю процедури, які були встановлені в момент повороту ручки галетного перемикача 3 вибору амплітуди. По закінченні часу тривалості процедури підсвічується світловий індикатор 8 закінчення часу процедури, а генератор 9 звуку видає чотири короткі сигнали. Стабілізатор струму 10 підтримує встановлену галетним перемикачем 3 вибору амплітуди величину струму. Мікроконтролер 1 формує два керуючих сигнали для двох полярностей з заданою тривалістю і частотою повторення. При перевантаженні стабілізатора струму 10 схема виявлення обриву 14 формує сигнал на світловий індикатор 7 обриву. При його появі подача електроімпульсів припиняється і генератор 9 звуку подає імпульси, що формують неперервний звуковий сигнал. Електростимулятор виконаний в роз'ємному пластиковому корпусі, габаритні розміри якого складають 110´65´28мм. Електростимулятор був використаний у лабораторії нейроурології і у відділі ендоурології та літотрипсії ДУ "Інститут урології Академії медичних наук України" з позитивним результатом застосовувався на 34 кролях породи Шиншила з експериментальним гідронефрозом для лікування порушень пасажу сечі. Технічним результатом цієї корисної моделі є можливість утворення в різних діапазонах такого електричного імпульсу, який може бути використаний при прямій електростимуляції сечовивідних шляхів і робить більш сильним терапевтичний вплив із скороченням строків лікування. Таким чином, запропонований електростимулятор дозволить проводити під час оперативного втручання та в післяопераційному періоді пряму електростимуляцію нервово-м'язового апарату верхніх сечовивідних шляхів та можливість вибору лікувальних параметрів електроімпульсів, режимів та діапазонів їх роботи, за рахунок раціонального розташування і зменшення кількості елементів, створений електростимулятор невеликих розмірів, переносний та портативний, зручний в роботі. Джерела інформації: 1. Авт. св. СССР, №1817335 А1, МПК5 A61N1/36. Электростимулятор / Захаревич В.Г., Нечушкин А.И., Карасев А.А., Ревенко А.Н., Кибирев А.А.; Таганрогск.радиотех.ин-т; №4171898/14, 04.01.87. 2. Апарат електростимуляції АЕСТ-01. - Львів: Новий час, 2003. - 23с. 5 Комп’ютерна верстка М. Ломалова 40086 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
