Склад для наповнення шкіри

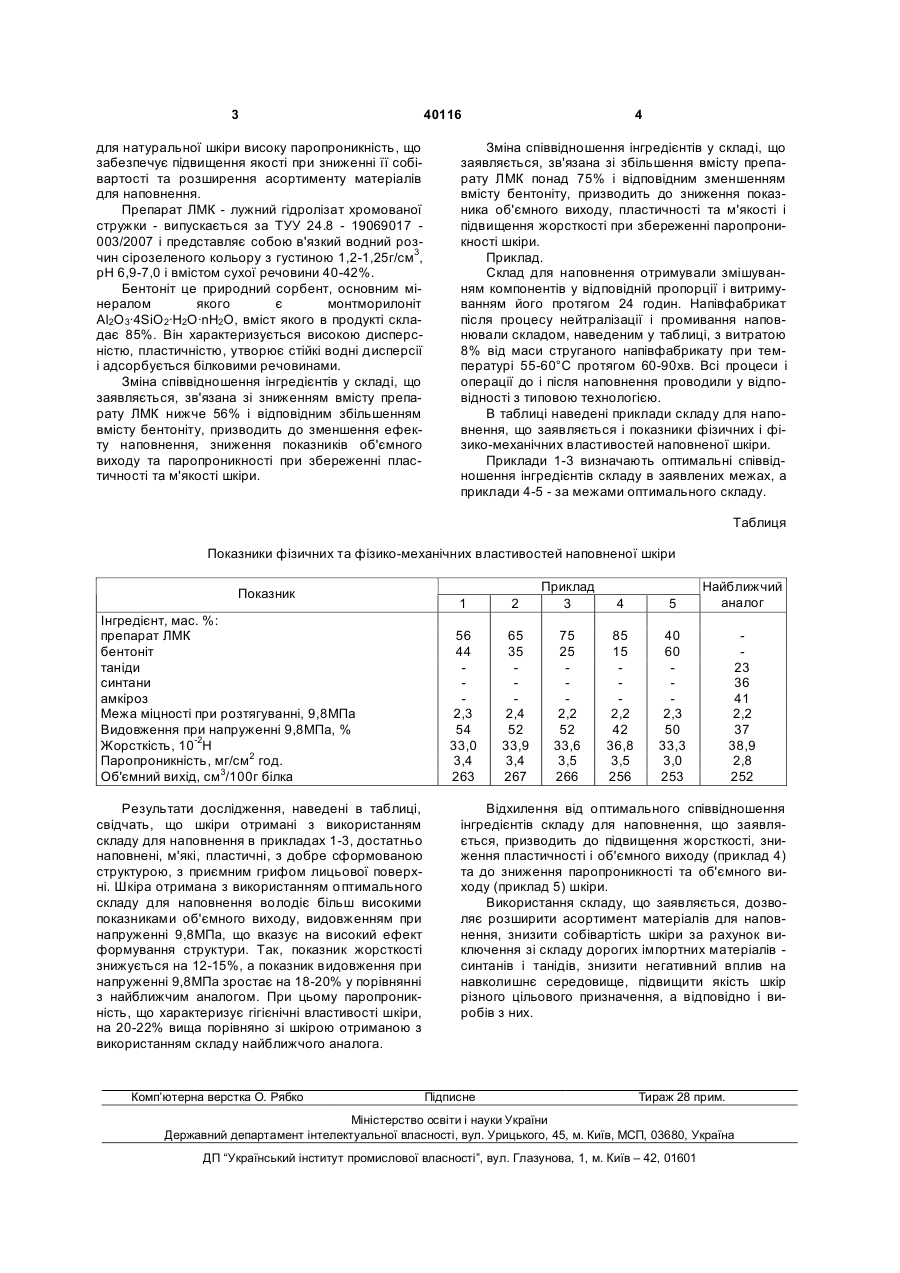

Склад для наповнення шкіри, що включає наповнювач - гідролізат хромованої стружки, який відрізняється тим, що гідролізат хромованої стружки вибрано лужним - препарат ЛМК і додатково введено бентоніт, при цьому компоненти взяті в таких співвідношеннях, мас. %: препарат ЛМК 56-75 бентоніт 25-44. (19) (21) u200812536 (22) 27.10.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ТЕСЛЯ ОКСАНА ПЕТРІВНА, UA, МОКРОУСОВА ОЛЕНА РОМАНІВНА, UA, БЕХАРСЬКИЙ ВЛАДИСЛАВ ЙОСИПОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 для натуральної шкіри високу паропроникність, що забезпечує підвищення якості при зниженні її собівартості та розширення асортименту матеріалів для наповнення. Препарат ЛМК - лужний гідролізат хромованої стружки - випускається за ТУУ 24.8 - 19069017 003/2007 і представляє собою в'язкий водний розчин сірозеленого кольору з густиною 1,2-1,25г/см3, рН 6,9-7,0 і вмістом сухої речовини 40-42%. Бентоніт це природний сорбент, основним мінералом якого є монтморилоніт Аl2О3·4SiO2·H2O·nН2О, вміст якого в продукті складає 85%. Він характеризується високою дисперсністю, пластичністю, утворює стійкі водні дисперсії і адсорбується білковими речовинами. Зміна співвідношення інгредієнтів у складі, що заявляється, зв'язана зі зниженням вмісту препарату ЛМК нижче 56% і відповідним збільшенням вмісту бентоніту, призводить до зменшення ефекту наповнення, зниження показників об'ємного виходу та паропроникності при збереженні пластичності та м'якості шкіри. 40116 4 Зміна співвідношення інгредієнтів у складі, що заявляється, зв'язана зі збільшення вмісту препарату ЛМК понад 75% і відповідним зменшенням вмісту бентоніту, призводить до зниження показника об'ємного виходу, пластичності та м'якості і підвищення жорсткості при збереженні паропроникності шкіри. Приклад. Склад для наповнення отримували змішуванням компонентів у відповідній пропорції і витримуванням його протягом 24 годин. Напівфабрикат після процесу нейтралізації і промивання наповнювали складом, наведеним у таблиці, з витратою 8% від маси струганого напівфабрикату при температурі 55-60°С протягом 60-90хв. Всі процеси і операції до і після наповнення проводили у відповідності з типовою технологією. В таблиці наведені приклади складу для наповнення, що заявляється і показники фізичних і фізико-механічних властивостей наповненої шкіри. Приклади 1-3 визначають оптимальні співвідношення інгредієнтів складу в заявлених межах, а приклади 4-5 - за межами оптимального складу. Таблиця Показники фізичних та фізико-механічних властивостей наповненої шкіри Показник Інгредієнт, мас. %: препарат ЛМК бентоніт таніди синтани амкіроз Межа міцності при розтягуванні, 9,8МПа Видовження при напруженні 9,8МПа, % Жорсткість, 10-2Н Паропроникність, мг/см2 год. Об'ємний вихід, см3/100г білка Результати дослідження, наведені в таблиці, свідчать, що шкіри отримані з використанням складу для наповнення в прикладах 1-3, достатньо наповнені, м'які, пластичні, з добре сформованою структурою, з приємним грифом лицьової поверхні. Шкіра отримана з використанням оптимального складу для наповнення володіє більш високими показниками об'ємного виходу, видовженням при напруженні 9,8МПа, що вказує на високий ефект формування структури. Так, показник жорсткості знижується на 12-15%, а показник видовження при напруженні 9,8МПа зростає на 18-20% у порівнянні з найближчим аналогом. При цьому паропроникність, що характеризує гігієнічні властивості шкіри, на 20-22% вища порівняно зі шкірою отриманою з використанням складу найближчого аналога. Комп’ютерна верстка О. Рябко 1 2 Приклад 3 4 5 Найближчий аналог 56 44 2,3 54 33,0 3,4 263 65 35 2,4 52 33,9 3,4 267 75 25 2,2 52 33,6 3,5 266 85 15 2,2 42 36,8 3,5 256 40 60 2,3 50 33,3 3,0 253 23 36 41 2,2 37 38,9 2,8 252 Відхилення від оптимального співвідношення інгредієнтів складу для наповнення, що заявляється, призводить до підвищення жорсткості, зниження пластичності і об'ємного виходу (приклад 4) та до зниження паропроникності та об'ємного виходу (приклад 5) шкіри. Використання складу, що заявляється, дозволяє розширити асортимент матеріалів для наповнення, знизити собівартість шкіри за рахунок виключення зі складу дорогих імпортних матеріалів синтанів і танідів, знизити негативний вплив на навколишнє середовище, підвищити якість шкір різного цільового призначення, а відповідно і виробів з них. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
