П”єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12894

Опубліковано: 15.03.2006

Автори: Шарапова Олена Валеріївна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Кісіль Тетяна Юріївна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому входи і виходи вихідного та додаткового підсилювачів під'єднані до електродів, що розташовані на грані, паралельній вектору поляризації, а інші електроди під'єднані до загального проводу схеми, вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.

Текст

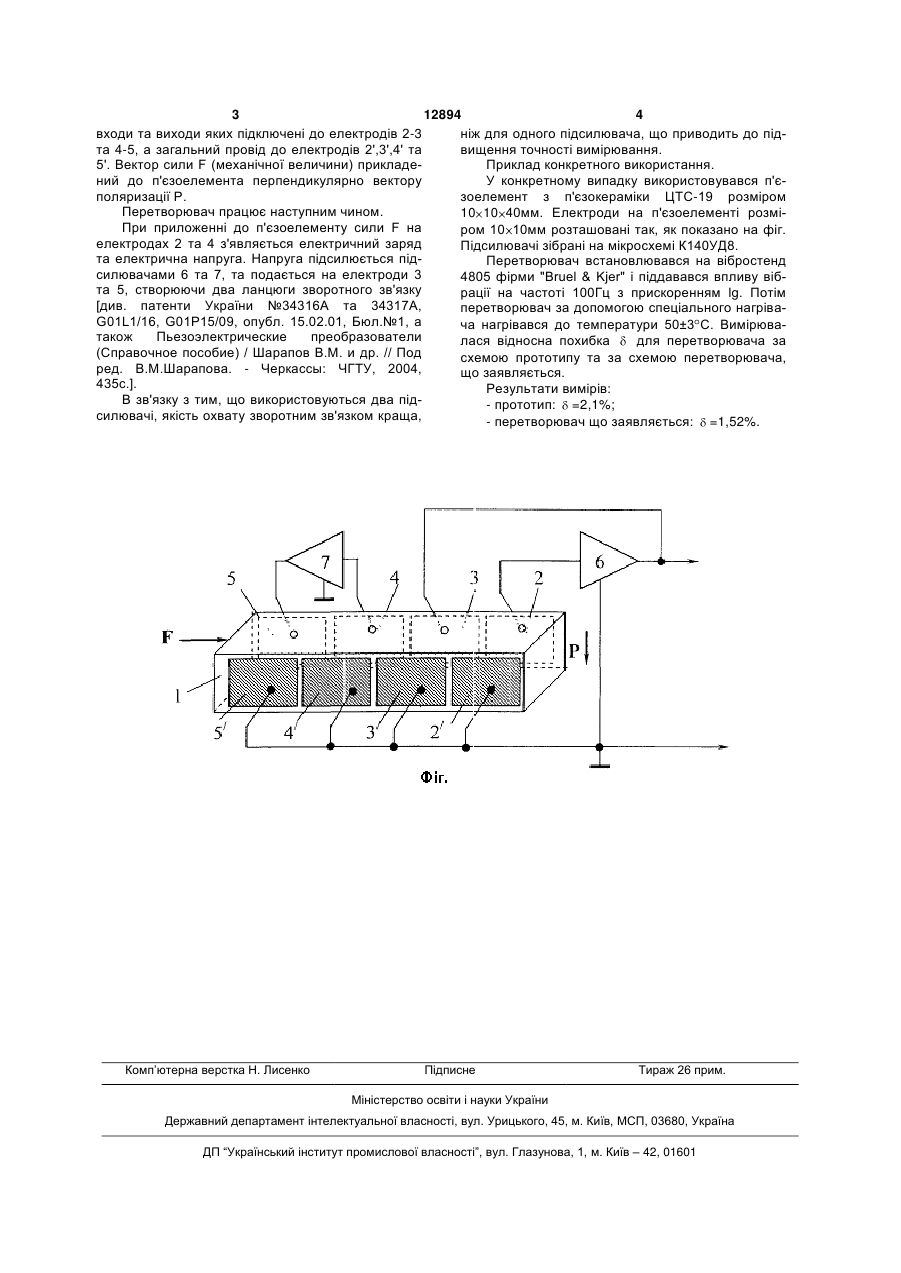

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами 3 12894 4 входи та виходи яких підключені до електродів 2-3 ніж для одного підсилювача, що приводить до підта 4-5, а загальний провід до електродів 2',3',4' та вищення точності вимірювання. 5'. Вектор сили F (механічної величини) прикладеПриклад конкретного використання. ний до п'єзоелемента перпендикулярно вектору У конкретному випадку використовувався п'єполяризації Р. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач працює наступним чином. 10 10 40мм. Електроди на п'єзоелементі розміПри приложенні до п'єзоелементу сили F на ром 10 10мм розташовані так, як показано на фіг. електродах 2 та 4 з'являється електричний заряд Підсилювачі зібрані на мікросхемі К140УД8. та електрична напруга. Напруга підсилюється підПеретворювач встановлювався на вібростенд силювачами 6 та 7, та подається на електроди 3 4805 фірми "Bruel & Kjer" і піддавався впливу вібта 5, створюючи два ланцюги зворотного зв'язку рації на частоті 100Гц з прискоренням lg. Потім [див. патенти України №34316А та 34317A, перетворювач за допомогою спеціального нагріваG01L1/16, G01Р15/09, опубл. 15.02.01, Бюл.№1, а ча нагрівався до температури 50±3 С. Вимірюватакож Пьезоэлектрические преобразователи лася відносна похибка для перетворювача за (Справочное пособие) / Шарапов В.М. и др. // Под схемою прототипу та за схемою перетворювача, ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004, що заявляється. 435с.]. Результати вимірів: В зв'язку з тим, що використовуються два під- прототип: =2,1%; силювачі, якість охвату зворотним зв'язком краща, - перетворювач що заявляється: =1,52%. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна

МПК / Мітки

МПК: G01P 15/09, H04R 17/00, G01L 1/16

Мітки: величин, перетворювач, п'єзоелектричний, механічних
