Газліфтний барботажний апарат

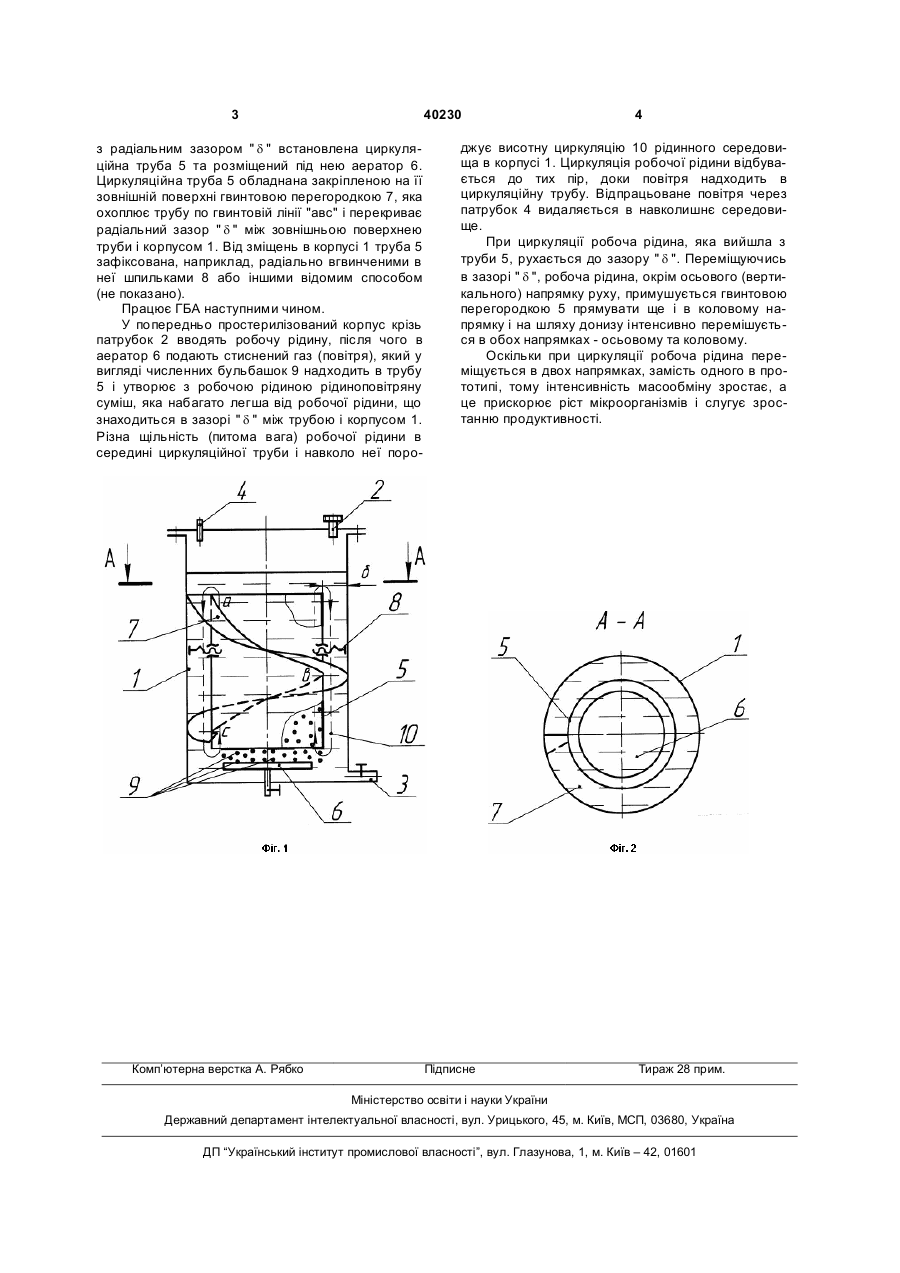

Газліфтний барботажний апарат, який містить вертикально розташований циліндричний корпус з технологічними патрубками і розміщену в порожнині корпусу з радіальним зазором циркуляційну трубу, а також встановлений під циркуляційною трубою аератор, який відрізняється тим, що циркуляційна труба обладнана закріпленою на ній гвинтовою перегородкою, яка охоплює трубу і перекриває радіальний зазор між нею і корпусом. (19) (21) u200813427 (22) 20.11.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, UA, ЗАБРОДА АНАСТАСІЯ ОЛЕКСІЇВНА, UA, РЕЗЕНЧУК ОЛЕНА ЄВГЕНІВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40230 з радіальним зазором " d " встановлена циркуляційна труба 5 та розміщений під нею аератор 6. Циркуляційна труба 5 обладнана закріпленою на її зовнішній поверхні гвинтовою перегородкою 7, яка охоплює трубу по гвинтовій лінії "авс" і перекриває радіальний зазор " d " між зовнішньою поверхнею труби і корпусом 1. Від зміщень в корпусі 1 труба 5 зафіксована, наприклад, радіально вгвинченими в неї шпильками 8 або іншими відомим способом (не показано). Працює ГБА наступними чином. У попередньо простерилізований корпус крізь патрубок 2 вводять робочу рідину, після чого в аератор 6 подають стиснений газ (повітря), який у вигляді численних бульбашок 9 надходить в трубу 5 і утворює з робочою рідиною рідиноповітряну суміш, яка набагато легша від робочої рідини, що знаходиться в зазорі " d " між трубою і корпусом 1. Різна щільність (питома вага) робочої рідини в середині циркуляційної труби і навколо неї поро Комп’ютерна верстка А. Рябко 4 джує висотну циркуляцію 10 рідинного середовища в корпусі 1. Циркуляція робочої рідини відбувається до тих пір, доки повітря надходить в циркуляційну трубу. Відпрацьоване повітря через патрубок 4 видаляється в навколишнє середовище. При циркуляції робоча рідина, яка вийшла з труби 5, рухається до зазору " d ". Переміщуючись в зазорі " d ", робоча рідина, окрім осьового (вертикального) напрямку руху, примушується гвинтовою перегородкою 5 прямувати ще і в коловому напрямку і на шляху донизу інтенсивно перемішується в обох напрямках - осьовому та коловому. Оскільки при циркуляції робоча рідина переміщується в двох напрямках, замість одного в прототипі, тому інтенсивність масообміну зростає, а це прискорює ріст мікроорганізмів і слугує зростанню продуктивності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
