Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел

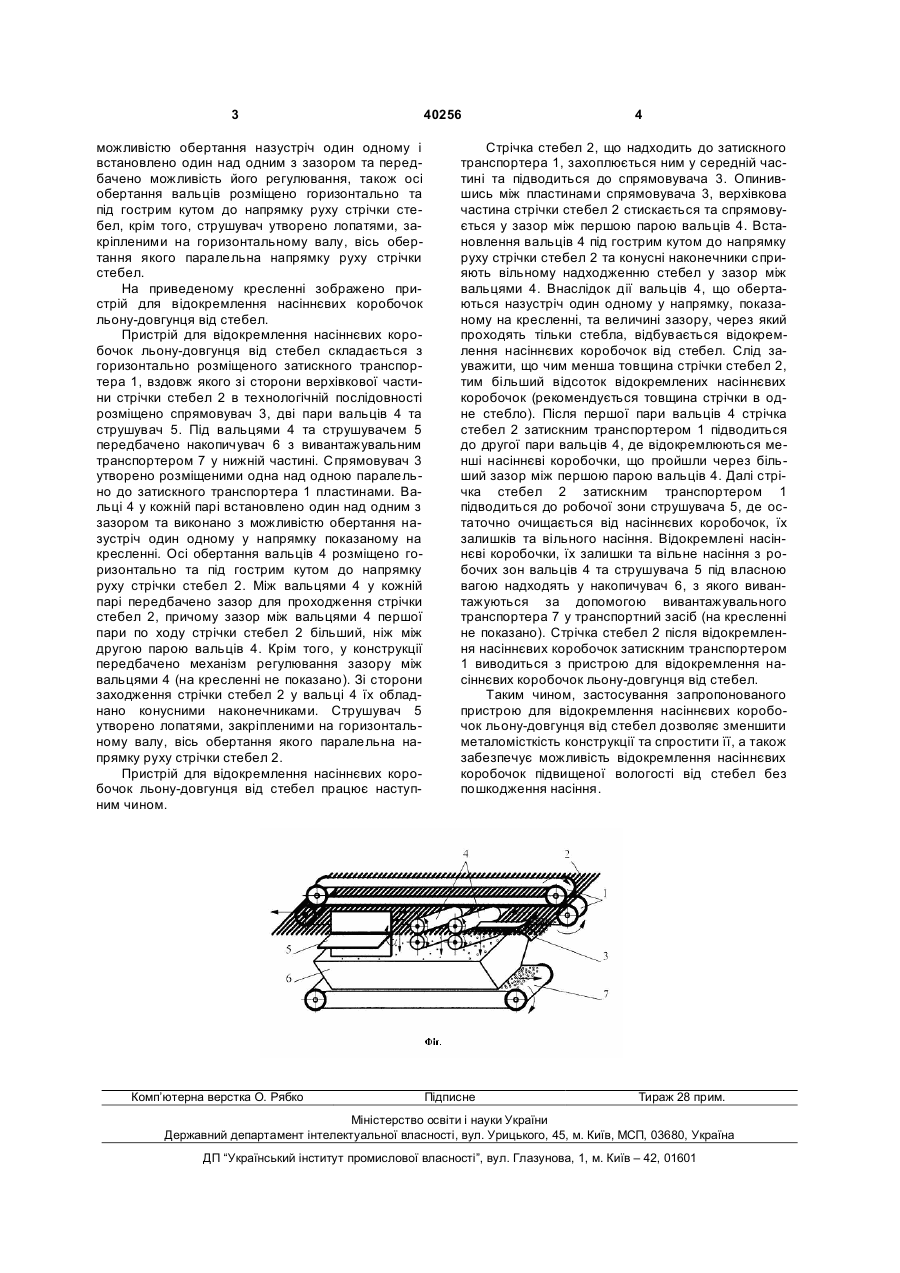

Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел, що містить затискний транспортер, який відрізняється тим, що вздовж затискного транспортера у технологічній послідовності розміщено спрямовувач, дві пари 3 можливістю обертання назустріч один одному і встановлено один над одним з зазором та передбачено можливість його регулювання, також осі обертання вальців розміщено горизонтально та під гострим кутом до напрямку руху стрічки стебел, крім того, струшувач утворено лопатями, закріпленими на горизонтальному валу, вісь обертання якого паралельна напрямку руху стрічки стебел. На приведеному кресленні зображено пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел. Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел складається з горизонтально розміщеного затискного транспортера 1, вздовж якого зі сторони верхівкової частини стрічки стебел 2 в технологічній послідовності розміщено спрямовувач 3, дві пари вальців 4 та струшувач 5. Під вальцями 4 та струшувачем 5 передбачено накопичувач 6 з вивантажувальним транспортером 7 у нижній частині. Спрямовувач 3 утворено розміщеними одна над одною паралельно до затискного транспортера 1 пластинами. Вальці 4 у кожній парі встановлено один над одним з зазором та виконано з можливістю обертання назустріч один одному у напрямку показаному на кресленні. Осі обертання вальців 4 розміщено горизонтально та під гострим кутом до напрямку руху стрічки стебел 2. Між вальцями 4 у кожній парі передбачено зазор для проходження стрічки стебел 2, причому зазор між вальцями 4 першої пари по ходу стрічки стебел 2 більший, ніж між другою парою вальців 4. Крім того, у конструкції передбачено механізм регулювання зазору між вальцями 4 (на кресленні не показано). Зі сторони заходження стрічки стебел 2 у вальці 4 їх обладнано конусними наконечниками. Струшувач 5 утворено лопатями, закріпленими на горизонтальному валу, вісь обертання якого паралельна напрямку руху стрічки стебел 2. Пристрій для відокремлення насіннєвих коробочок льону-довгунця від стебел працює наступним чином. Комп’ютерна верстка О. Рябко 40256 4 Стрічка стебел 2, що надходить до затискного транспортера 1, захоплюється ним у середній частині та підводиться до спрямовувача 3. Опинившись між пластинами спрямовувача 3, верхівкова частина стрічки стебел 2 стискається та спрямовується у зазор між першою парою вальців 4. Встановлення вальців 4 під гострим кутом до напрямку руху стрічки стебел 2 та конусні наконечники сприяють вільному надходженню стебел у зазор між вальцями 4. Внаслідок дії вальців 4, що обертаються назустріч один одному у напрямку, показаному на кресленні, та величині зазору, через який проходять тільки стебла, відбувається відокремлення насіннєвих коробочок від стебел. Слід зауважити, що чим менша товщина стрічки стебел 2, тим більший відсоток відокремлених насіннєвих коробочок (рекомендується товщина стрічки в одне стебло). Після першої пари вальців 4 стрічка стебел 2 затискним транспортером 1 підводиться до другої пари вальців 4, де відокремлюються менші насіннєві коробочки, що пройшли через більший зазор між першою парою вальців 4. Далі стрічка стебел 2 затискним транспортером 1 підводиться до робочої зони струшувача 5, де остаточно очищається від насіннєвих коробочок, їх залишків та вільного насіння. Відокремлені насіннєві коробочки, їх залишки та вільне насіння з робочих зон вальців 4 та струшувача 5 під власною вагою надходять у накопичувач 6, з якого вивантажуються за допомогою вивантажувального транспортера 7 у транспортний засіб (на кресленні не показано). Стрічка стебел 2 після відокремлення насіннєвих коробочок затискним транспортером 1 виводиться з пристрою для відокремлення насіннєвих коробочок льону-довгунця від стебел. Таким чином, застосування запропонованого пристрою для відокремлення насіннєвих коробочок льону-довгунця від стебел дозволяє зменшити металомісткість конструкції та спростити її, а також забезпечує можливість відокремлення насіннєвих коробочок підвищеної вологості від стебел без пошкодження насіння. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
