Сушарка коробочок льону
Номер патенту: 31120
Опубліковано: 25.03.2008
Автори: Голячук Сергій Євгенович, Дударєв Ігор Миколайович, Пожарний Олександр Володимирович
Формула / Реферат
Сушарка коробочок льону, що містить сушильну камеру, вентилятор та джерело тепла, яка відрізняється тим, що сушильну камеру обладнано вивантажувальним вікном з заслінкою, похилим днищем з перфорацією, вивантажувальним транспортером, робочу гілку якого розміщено над похилим днищем, а неробочу під похилим днищем, крім того, над сушильною камерою у технологічній послідовності розташовано завантажувальний транспортер, спрямовувач потоку та вальці, один з яких нерухомий, а інший підпружинений.
Текст

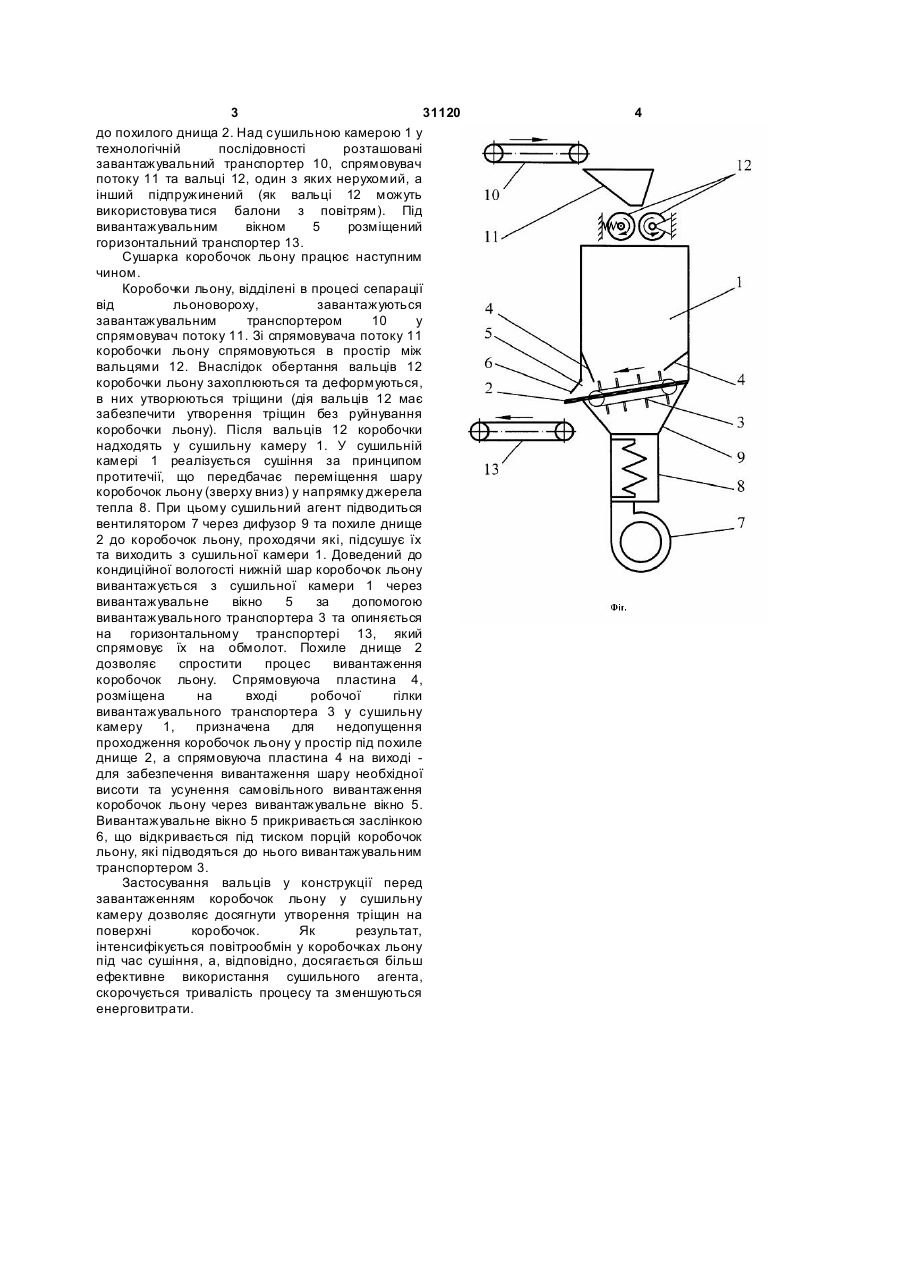

Сушарка коробочок льону, що містить сушильну камеру, вентилятор та джерело тепла, 3 31120 до похилого днища 2. Над сушильною камерою 1 у технологічній послідовності розташовані завантажувальний транспортер 10, спрямовувач потоку 11 та вальці 12, один з яких нерухомий, а інший підпружинений (як вальці 12 можуть використовува тися балони з повітрям). Під вивантажувальним вікном 5 розміщений горизонтальний транспортер 13. Сушарка коробочок льону працює наступним чином. Коробочки льону, відділені в процесі сепарації від льоновороху, завантажуються завантажувальним транспортером 10 у спрямовувач потоку 11. Зі спрямовувача потоку 11 коробочки льону спрямовуються в простір між вальцями 12. Внаслідок обертання вальців 12 коробочки льону захоплюються та деформуються, в них утворюються тріщини (дія вальців 12 має забезпечити утворення тріщин без руйнування коробочки льону). Після вальців 12 коробочки надходять у сушильну камеру 1. У сушильній камері 1 реалізується сушіння за принципом протитечії, що передбачає переміщення шару коробочок льону (зверху вниз) у напрямку джерела тепла 8. При цьому сушильний агент підводиться вентилятором 7 через дифузор 9 та похиле днище 2 до коробочок льону, проходячи які, підсушує їх та виходить з сушильної камери 1. Доведений до кондиційної вологості нижній шар коробочок льону вивантажується з сушильної камери 1 через вивантажувальне вікно 5 за допомогою вивантажувального транспортера 3 та опиняється на горизонтальному транспортері 13, який спрямовує їх на обмолот. Похиле днище 2 дозволяє спростити процес вивантаження коробочок льону. Спрямовуюча пластина 4, розміщена на вході робочої гілки вивантажувального транспортера 3 у сушильну камеру 1, призначена для недопущення проходження коробочок льону у простір під похиле днище 2, а спрямовуюча пластина 4 на виході для забезпечення вивантаження шару необхідної висоти та усунення самовільного вивантаження коробочок льону через вивантажувальне вікно 5. Вивантажувальне вікно 5 прикривається заслінкою 6, що відкривається під тиском порцій коробочок льону, які підводяться до нього вивантажувальним транспортером 3. Застосування вальців у конструкції перед завантаженням коробочок льону у сушильну камеру дозволяє досягнути утворення тріщин на поверхні коробочок. Як результат, інтенсифікується повітрообмін у коробочках льону під час сушіння, а, відповідно, досягається більш ефективне використання сушильного агента, скорочується тривалість процесу та зменшуються енерговитрати. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDrier for flax bools
Автори англійськоюDudariev Ihor Mykolaiovych, Holiachuk Serhii Yevhenovych, Pozharnyi Oleksandr Volodymyrovych
Назва патенту російськоюСушилка для коробочек льна
Автори російськоюДударев Игорь Николаевич, Голячук Сергей Евгеньевич, Пожарный Александр Владимирович
МПК / Мітки
МПК: F26B 17/00
Мітки: сушарка, льону, коробочок
