Гумова суміш на основі хлоропренового каучуку

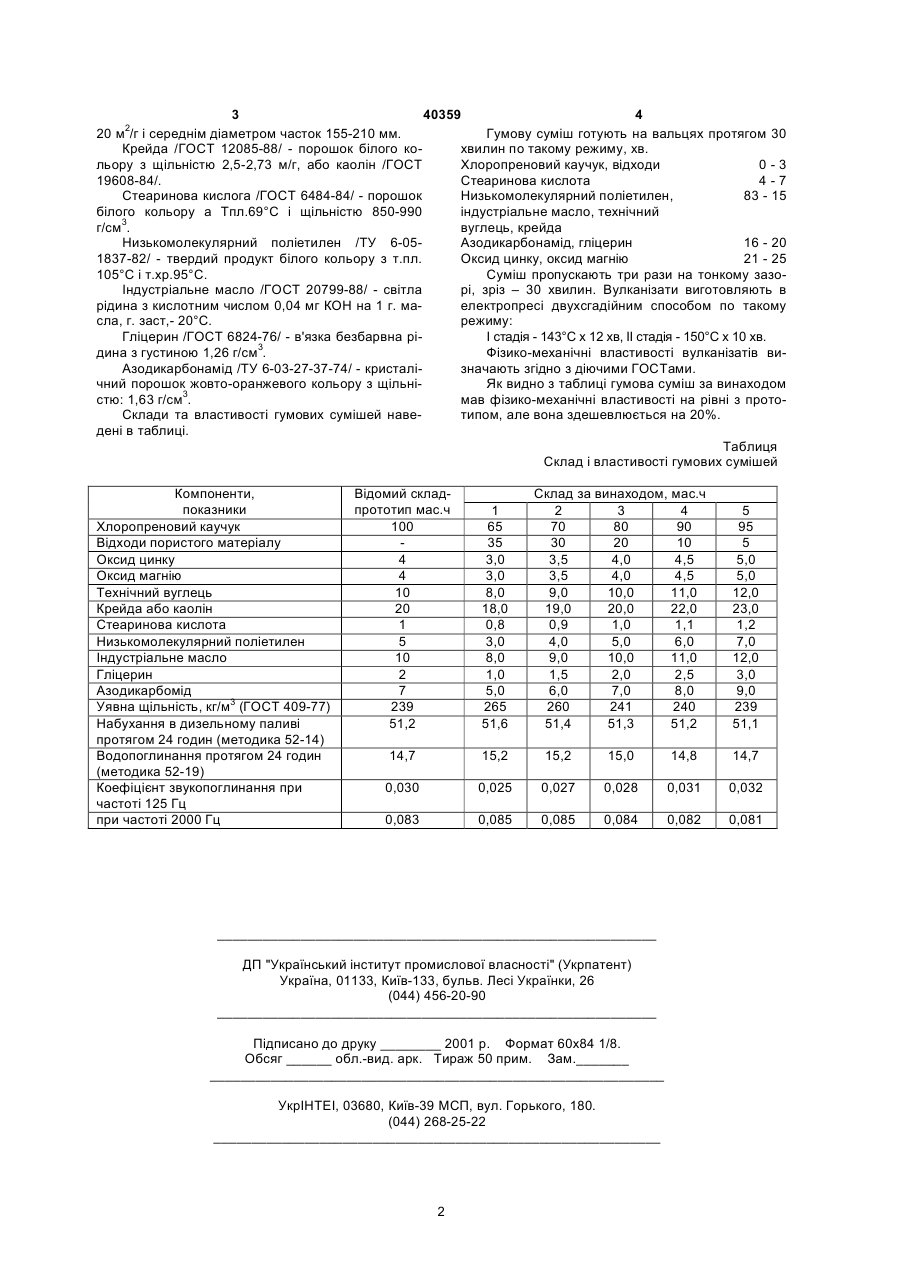

Гумова суміш на основі хлоропренового каучуку, яка містить оксид цинку, оксид магнію, технічний вуглець, крейду, або каолін, стеаринову кислоту, низькомолекулярний поліетилен, індустріальне масло, гліцерин та азодикарбонамід, яка відрізняється тим, що вона додатково містить відходи по 3 40359 4 20 м2/г і середнім діаметром часток 155-210 мм. Гумову суміш готують на вальцях протягом 30 Крейда /ГОСТ 12085-88/ - порошок білого кохвилин по такому режиму, хв. льору з щільністю 2,5-2,73 м/г, або каолін /ГОСТ Хлоропреновий каучук, відходи 0-3 19608-84/. Стеаринова кислота 4-7 Стеаринова кислога /ГОСТ 6484-84/ - порошок Низькомолекулярний поліетилен, 83 - 15 білого кольору а Тпл.69°С і щільністю 850-990 індустріальне масло, технічний г/см3. вуглець, крейда Низькомолекулярний поліетилен /ТУ 6-05Азодикарбонамід, гліцерин 16 - 20 1837-82/ - твердий продукт білого кольору з т.пл. Оксид цинку, оксид магнію 21 - 25 105°С і т.хр.95°С. Суміш пропускають три рази на тонкому зазоІндустріальне масло /ГОСТ 20799-88/ - світла рі, зріз – 30 хвилин. Вулканізати виготовляють в рідина з кислотним числом 0,04 мг КОН на 1 г. маелектропресі двухсгадійним способом по такому сла, г. заст,- 20°С. режиму: Гліцерин /ГОСТ 6824-76/ - в'язка безбарвна ріІ стадія - 143°С х 12 хв, ІІ стадія - 150°С х 10 хв. дина з густиною 1,26 г/см3. Фізико-механічні властивості вулканізатів виАзодикарбонамід /ТУ 6-03-27-37-74/ - кристалізначають згідно з діючими ГОСТами. чний порошок жовто-оранжевого кольору з щільніЯк видно з таблиці гумова суміш за винаходом стю: 1,63 г/см3. мав фізико-механічні властивості на рівні з протоСклади та властивості гумових сумішей наветипом, але вона здешевлюється на 20%. дені в таблиці. Таблиця Склад і властивості гумових сумішей Компоненти, показники Хлоропреновий каучук Відходи пористого матеріалу Оксид цинку Оксид магнію Технічний вуглець Крейда або каолін Стеаринова кислота Низькомолекулярний поліетилен Індустріальне масло Гліцерин Азодикарбомід Уявна щільність, кг/м3 (ГОСТ 409-77) Набухання в дизельному паливі протягом 24 годин (методика 52-14) Водопоглинання протягом 24 годин (методика 52-19) Коефіцієнт звукопоглинання при частоті 125 Гц при частоті 2000 Гц Склад за винаходом, мас.ч 2 3 4 70 80 90 30 20 10 3,5 4,0 4,5 3,5 4,0 4,5 9,0 10,0 11,0 19,0 20,0 22,0 0,9 1,0 1,1 4,0 5,0 6,0 9,0 10,0 11,0 1,5 2,0 2,5 6,0 7,0 8,0 260 241 240 51,4 51,3 51,2 Відомий складпрототип мас.ч 100 4 4 10 20 1 5 10 2 7 239 51,2 1 65 35 3,0 3,0 8,0 18,0 0,8 3,0 8,0 1,0 5,0 265 51,6 14,7 15,2 15,2 15,0 14,8 14,7 0,030 0,025 0,027 0,028 0,031 0,032 0,083 0,085 0,085 0,084 0,082 0,081 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 456-20-90 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 5 95 5 5,0 5,0 12,0 23,0 1,2 7,0 12,0 3,0 9,0 239 51,1
