Самозатухаюча гумова суміш на основі хлоропренового каучука

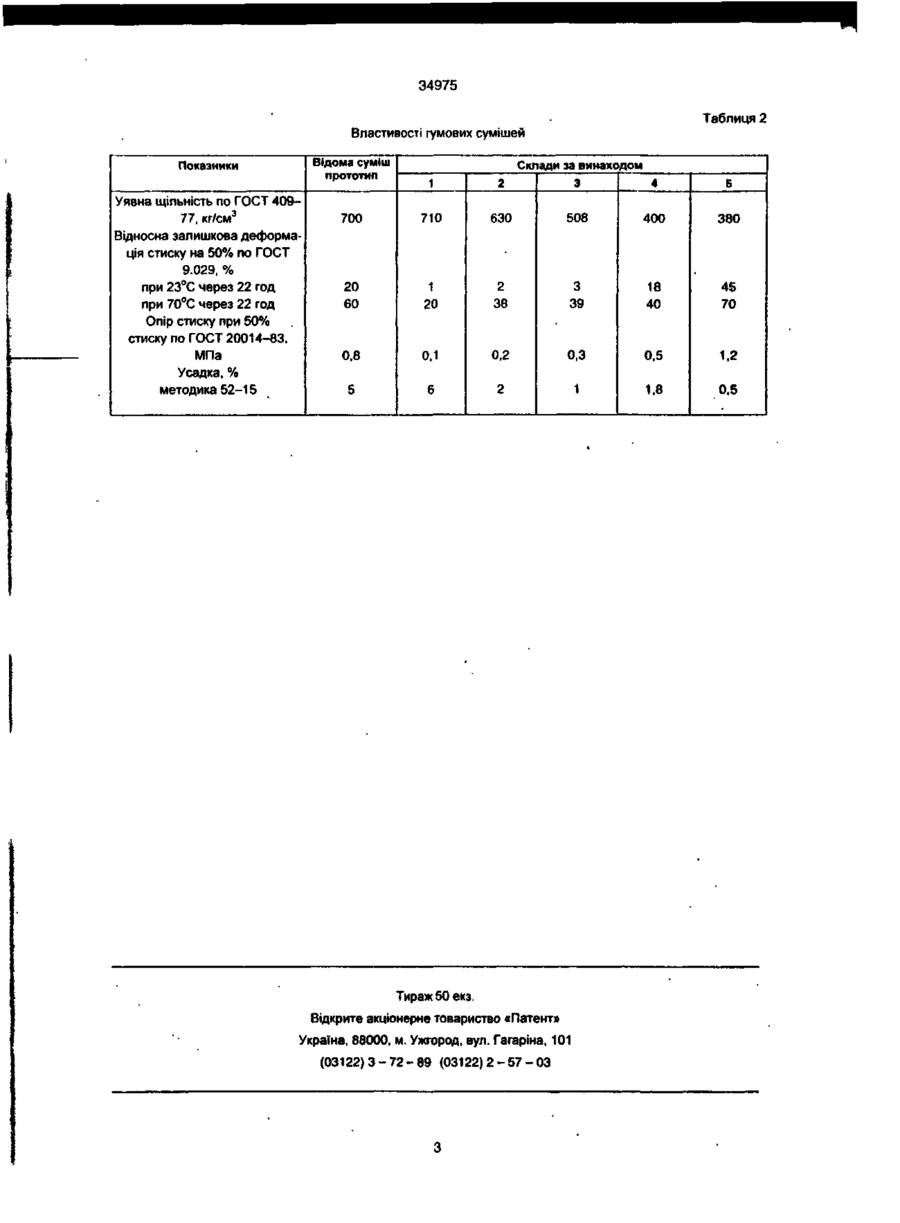

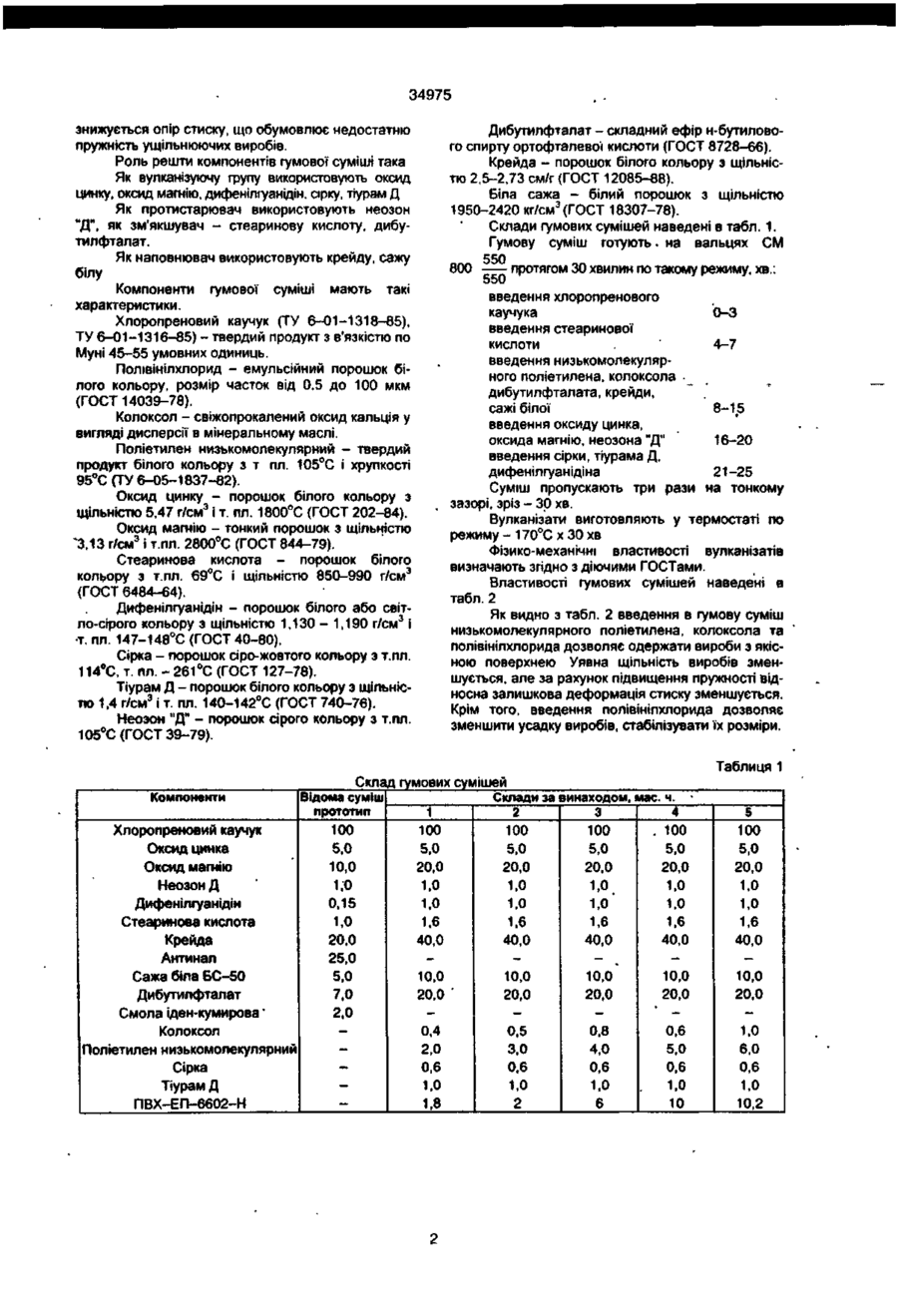

Самозатухаюча гумова суміш на основі хлоропренового каучука, яка містить вулканізуючу групу, протистарювач, зм'якшувач, наповнювач, відрізняється тим, що вона додатково містить поліетилен низькомолекулярний, колоксол та полівінілхлорид три такому співвідношенні компонентів, мас ч Винахід відноситься до технології гумової промисловості, а саме до одержання гумових сумішей на основі хлоропренового каучука, які можуть бути використані для виготовлення пористих ущільнювачів для генераторів та для герметизації різних видів обладнання. Найбільш близькою до гумової суміші, що заявляється, є самозатухаюча гумова суміш на основі хлоропренового каучука, яка містить вулканізуючу групу (оксид цинку, оксид магнію, дифенілгуанідін), протистарювач (неозон Д), зм'якшувач (стеаринову кислоту, іден-кумаронову смолу, дибутилфталат), наповнювач (крейду, антинап, сажу білу) (див. ТР № 66-58 Лисичанського завода ГТВ). Недоліком відомої гумової суміші є те, що виготовлені з неї вулканізати мають недостатню пружність, та зносостійкість, а готові вироби характеризуються нестабільністю розмірів. В основу винаходу поставлено задачу удосконалення самозатухаючої гумової суміші на основі хлоропренового каучука шляхом зміни складу та вмісту компонентів, що дозволяє підвищити пружність та зносостійкість вулканізатів, і знизити усадку готових виробів. Поставлена задача вирішується тим, що в самозатухаючу гумову суміш на основі хлоропренового каучука, яка містить вулканізуючу групу, протистарювач, зм'якшувач, наповнювач, згідно винаходу, додатково вводять поліетилен низькомолекулярний, колоксол та полівінілхло-рид при такому співвідношенні компонентів, мас.ч: Хлоропреновий каучук 100 Вулканізуюча група 26-28 Протистарювач 0,5-1,5 Зм'якшувач 19,4-23,8 Наповнювач 40-60 Поліетилен низькомолекулярний 2,0-6,0 Колоксол 0,7-0,9 Полівінілхлорид 2,0-8,0 Згідно винаходу введення до складу гумової' суміші низькомолекулярного поліетилену дозволяє підвищити ступінь спінювання пористої гуми, а також каркасність, покращити якість поверхні, зни Хлоропреновий каучук Вулканізуюча група Протистарювач Зм'якшувач Наповнювач Поліетилен низькомолекулярний Колоксол Полівінілхлорид 100 26-28 0,5-1,5 19,4-23,8 40-60 2,0-6,0 0,7-0,9 2,0-8,0 зити ЩІЛЬНІСТЬ виробів Наявність в гумовій суміші більше 6 мас ч поліетилену затрудняє технологічний процес її виготовлення, а при введенні менше 2 мас ч, спостерігається велика усадка пористої гуми, погіршується якість й поверхні Колоксол утворює поверхневу плівку, покращує якість поверхні, знижує процес дифузії Введення колоксолу більше 0,9 мас ч призводить до збільшення твердості та ЩІЛЬНОСТІ гуми, а при вмісті менше 0,7 мас ч. спостерігається погіршення якості поверхні виробів. Полівінілхлорид вводять у гумову суміш для стабілізації' розмірів готових виробів, зменшення їх усадки. Оптимальним є введення 6 мас.ч. ПВХ на 100 мас.ч. каучука При введенні більше 8 мас.ч вулканізати втрачають еластичність, а при введенні менше 2 мас.ч. збільшується усадка виробів і ю со 34975 знижується опір стиску, що обумовлює недостатню пружність ущільнюючих виробів. Роль решти компонентів гумової суміші така Як вулканізуючу групу використовують оксид цинку, оксид магнію, дифеніліуанідін. сірку, тіурам Д Як протистарювач використовують неозон "Д", як зм'якшувач - стеаринову кислоту, дибутилфталат. Як наповнювач використовують крейду, сажу білу Компоненти гумової суміші мають такі характеристики. Хлоропреновий каучук (ТУ 6-01-1318-85), ТУ 6-01-1316-85) - твердий продукт з в'язкістю по Муні 45-55 умовних одиниць. Полівінілхлорид - емульсійний порошок білого кольору, розмір часток від 0,5 до 100 мкм (ГОСТ 14039-78). Колоксол - свіжопрокалений оксид кальція у вигляді дисперсії в мінеральному маслі. Поліетилен низькомолекулярний - твердий продукт білого кольору з т пл. 105°С і хрупкості 95°С (ТУ 6-05-1837-82). Оксид цинку - порошок білого кольору з щільністю 5.47 г/см3 і т. пл. 1800°С (ГОСТ 202-84). Оксид магнію - тонкий порошок з щільністю 3,13 г/см3 і т.пл. 2800°С (ГОСТ 844-79). Стеаринова кислота - порошок білого кольору з т.пл. 69°С і щільністю 850-990 г/см3 (ГОСТ 6484-64). Дифенілгуанідін - порошок білого або світло-сірого кольору з щільністю 1,130 - 1,190 г/см3 і т. пл. 147-148°С (ГОСТ 40-80). Сірка - порошок сіро-жовтого кольору з т.пл. 114°С, т. пл. - 261°С (ГОСТ 127-78). Тіурам Д - порошок білого кольору з щільністю 1,4 г/см3 і т. пл. 140-142°С (ГОСТ 740-76). Неозон "Д" - порошок сірого кольору з т.пл. 105°С (ГОСТ 39-79). Дибутилфталат - складний ефір н-бутилового спирту ортофталевої кислоти (ГОСТ 8728-66). Крейда - порошок білого кольору з щільністю 2,5-2,73 см/г (ГОСТ 12085-88). Біла сажа - білий порошок з щільністю 1950-2420 кг/см3(ГОСТ 18307-78). Склади гумових сумішей наведені в табл. 1. Гумову суміш готують. на вальцях CM 800 протягом 30 хвилин по такому режиму, хв.: 550 введення хлоропренового 0-3 каучука введення стеаринової 4-7 кислоти введення низькомолекулярного поліетилена. колоксола дибутилфталата, крейди, 8-15 сажі білої введення оксиду цинка, 16-20 оксида магнію, неозона "Д" введення сірки, тіурама Д, 21-25 дифенілгуанідіна Суміш пропускають три рази на тонкому зазорі, зріз - ЗО хв. Вулканізати виготовляють у термостаті по режиму - 170°С х ЗО хв Фізико-механічні властивості вулканізатів визначають згідно з діючими ГОСТами. Властивості гумових сумішей наведені в табл. 2 Як видно з табл. 2 введення в гумову суміш низькомолекулярного поліетилена, колоксола та полівінілхлорида дозволяє одержати вироби з якісною поверхнею Уявна щільність виробів зменшується, але за рахунок підвищення пружності відносна залишкова деформація стиску зменшується. Крім того, введення полівінілхлорида дозволяє зменшити усадку виробів, стабілізувати їх розміри. Таблиця 1 Склад гумових сумішей Компоненти Хлоропреновий каучук Оксид цинка Оксид магнію Неозон Д Дифенілгуанідін Стеаринова кислота Крейда Антинал Сажа біла БС-50 Дибутилфталат Смола іден-кумирова' Колоксол Поліетилен низькомолекулярний Сірка Тіурам Д ПВХ-ЕП-6602-Н Відома суміш прототип 100 5,0 10,0 1.0 0,15 1,0 20.0 25,0 5,0 7,0 2,0 1 100 5,0 20,0 1.0 1,0 1.6 40,0 10,0 20,0 ' 0,4 2,0 0,6 1.0 1,8 Склади за винаходом, імас. ч. 2 4 3 100 . 100 100 5,0 5,0 5,0 20,0 1,0 1,0 1,6 40,0 10,0 20,0 0,5 3,0 0,6 1,0 2 20,0 1,0 1,0 1,6 40,0 10,0 20,0 0,8 4,0 0,6 1,0 6 20,0 1,0 5 100 5,0 20,0 1,6 1,0 1,0 1,6 40,0 40,0 20,0 — 10,0 20,0 0,6 5,0 0,6 1,0 10 6,0 0,6 1,0 10,2 1,0 10,0 % 1,0 34975 Таблиця 2 Властивості гумових сумішей Відома суміш Показники Склади за винаходом прототип Уявна щільність по ГОСТ 40977, кг/см3 Відносна залишкова деформація стиску на 50% по ГОСТ 9.029, % при 23°С через 22 год при 70°С через 22 год Опір стиску при 50% стиску по ГОСТ 20014-83. МПа Усадка,% методика 52-15 1 2 3 4 5 700 710 630 508 400 380 20 1 20 2 38 3 39 18 60 40 45 70 0,8 0,1 0,2 0,3 0,5 1,2 5 6 2 1 1,8 0,5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
