Ін’єктор для нагнітання твердіючих сумішей та анкерування тріщин гірських порід, залізобетонних, бетонних і кам’яних конструкцій
Номер патенту: 40395
Опубліковано: 16.07.2001
Автори: Бердюгін Анатолій Володимирович, Хабібулін Руслан Мударісович, Оглоблін Віктор Федорович, Шарабарін Олександр Герасимович, Білоусова Валерія Валеріївна, Афендіков Сергій Іванович
Формула / Реферат
1. Ін'єктор для нагнітання твердіючих сумішей та анкерування тріщин гірських порід, залізобетонних та кам'яних конструкцій, що включає перфоровану трубу, розташовану у шпурі, розтискуючий тампон, установлений між двома фланцями, який відрізняється тим, що він має анкер, стержень якого рухомо розміщений у перфорованій трубі, при цьому анкер має кільцеподібну манжету, зовнішній діаметр якої більший за діаметр шпуру шарнірно прикріплену до стержня анкера і розташовану попереду перфорованої труби.
2. Ін'єктор згідно з п.1, який відрізняється тим, що анкер має пружні центруючі шплінти, які жорстко прикріплені до стержня анкера.
Текст

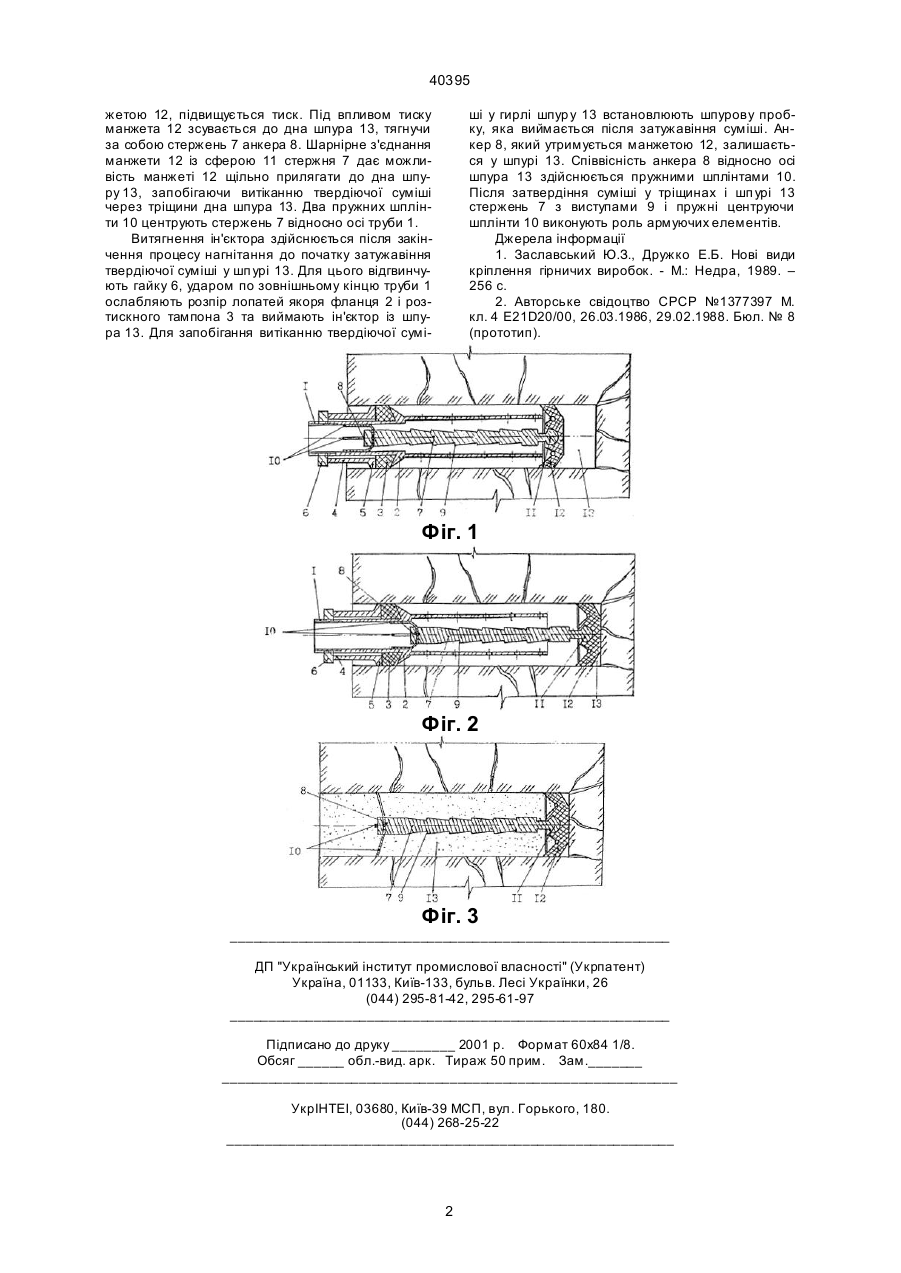

1. Ін'єктор для нагнітання твердіючих сумішей та анкерування тріщин гірських порід, залізобе 40395 жетою 12, підвищується тиск. Під впливом тиску манжета 12 зсувається до дна шпура 13, тягнучи за собою стержень 7 анкера 8. Шарнірне з'єднання манжети 12 із сферою 11 стержня 7 дає можливість манжеті 12 щільно прилягати до дна шпуру 13, запобігаючи витіканню твердіючої суміші через тріщини дна шпура 13. Два пружних шплінти 10 центрують стержень 7 відносно осі труби 1. Витягнення ін'єктора здійснюється після закінчення процесу нагнітання до початку затужавіння твердіючої суміші у шп урі 13. Для цього відгвинчують гайку 6, ударом по зовнішньому кінцю труби 1 ослабляють розпір лопатей якоря фланця 2 і розтискного тампона 3 та виймають ін'єктор із шпура 13. Для запобігання витіканню твердіючої сумі ші у гирлі шпур у 13 встановлюють шпурову пробку, яка виймається після затужавіння суміші. Анкер 8, який утримується манжетою 12, залишається у шпурі 13. Співвісність анкера 8 відносно осі шпура 13 здійснюється пружними шплінтами 10. Після затвердіння суміші у тріщинах і шп урі 13 стержень 7 з виступами 9 і пружні центруючи шплінти 10 виконують роль армуючих елементів. Джерела інформації 1. Заславський Ю.З., Дружко Е.Б. Нові види кріплення гірничих виробок. - М.: Недра, 1989. – 256 с. 2. Авторське свідоцтво СРСР №1377397 М. кл. 4 Е21D20/00, 26.03.1986, 29.02.1988. Бюл. № 8 (прототип). Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
