Спосіб вимірювання контактного натискання замикаючих контактів електромагнітного нейтрального реле залізничної автоматики

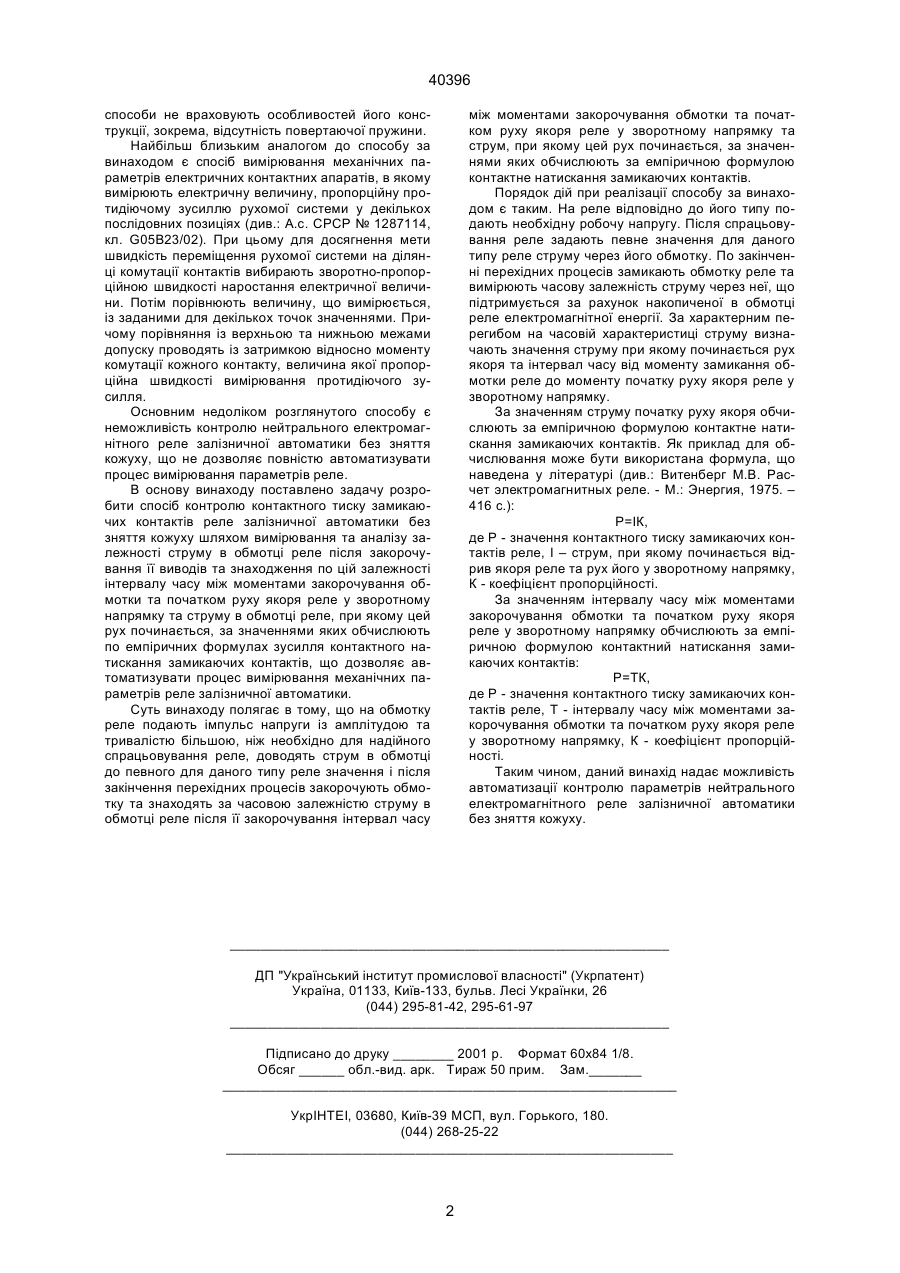

1. Спосіб вимірювання контактного натискання замикаючих контактів електромагнітного нейтрального реле залізничної автоматики шляхом подання на обмотку реле імпульсу напруги із амплітудою та тривалістю більшою, ніж необхідно для надійного спрацьовування реле, з наступним вимірюванням та аналізом часової залежності струму через обмотку реле після закорочування обмотки 40396 способи не враховують особливостей його конструкції, зокрема, відсутність повертаючої пружини. Найбільш близьким аналогом до способу за винаходом є спосіб вимірювання механічних параметрів електричних контактних апаратів, в якому вимірюють електричну величину, пропорційну протидіючому зусиллю рухомої системи у декількох послідовних позиціях (див.: А.с. СРСР № 1287114, кл. G05В23/02). При цьому для досягнення мети швидкість переміщення рухомої системи на ділянці комутації контактів вибирають зворотно-пропорційною швидкості наростання електричної величини. Потім порівнюють величину, що вимірюється, із заданими для декількох точок значеннями. Причому порівняння із верхньою та нижньою межами допуску проводять із затримкою відносно моменту комутації кожного контакту, величина якої пропорційна швидкості вимірювання протидіючого зусилля. Основним недоліком розглянутого способу є неможливість контролю нейтрального електромагнітного реле залізничної автоматики без зняття кожуху, що не дозволяє повністю автоматизувати процес вимірювання параметрів реле. В основу винаходу поставлено задачу розробити спосіб контролю контактного тиску замикаючих контактів реле залізничної автоматики без зняття кожуху шляхом вимірювання та аналізу залежності струму в обмотці реле після закорочування її виводів та знаходження по цій залежності інтервалу часу між моментами закорочування обмотки та початком руху якоря реле у зворотному напрямку та струму в обмотці реле, при якому цей рух починається, за значеннями яких обчислюють по емпіричних формулах зусилля контактного натискання замикаючих контактів, що дозволяє автоматизувати процес вимірювання механічних параметрів реле залізничної автоматики. Суть винаходу полягає в тому, що на обмотку реле подають імпульс напруги із амплітудою та тривалістю більшою, ніж необхідно для надійного спрацьовування реле, доводять струм в обмотці до певного для даного типу реле значення і після закінчення перехідних процесів закорочують обмотку та знаходять за часовою залежністю струму в обмотці реле після її закорочування інтервал часу між моментами закорочування обмотки та початком руху якоря реле у зворотному напрямку та струм, при якому цей рух починається, за значеннями яких обчислюють за емпіричною формулою контактне натискання замикаючих контактів. Порядок дій при реалізації способу за винаходом є таким. На реле відповідно до його типу подають необхідну робочу напругу. Після спрацьовування реле задають певне значення для даного типу реле струму через його обмотку. По закінченні перехідних процесів замикають обмотку реле та вимірюють часову залежність струму через неї, що підтримується за рахунок накопиченої в обмотці реле електромагнітної енергії. За характерним перегибом на часовій характеристиці струму визначають значення струму при якому починається рух якоря та інтервал часу від моменту замикання обмотки реле до моменту початку руху якоря реле у зворотному напрямку. За значенням струму початку руху якоря обчислюють за емпіричною формулою контактне натискання замикаючих контактів. Як приклад для обчислювання може бути використана формула, що наведена у літературі (див.: Витенберг М.В. Расчет электромагнитных реле. - М.: Энергия, 1975. – 416 с.): Р=ІК, де Р - значення контактного тиску замикаючих контактів реле, І – струм, при якому починається відрив якоря реле та рух його у зворотному напрямку, К - коефіцієнт пропорційності. За значенням інтервалу часу між моментами закорочування обмотки та початком руху якоря реле у зворотному напрямку обчислюють за емпіричною формулою контактний натискання замикаючих контактів: Р=ТК, де Р - значення контактного тиску замикаючих контактів реле, Т - інтервалу часу між моментами закорочування обмотки та початком руху якоря реле у зворотному напрямку, К - коефіцієнт пропорційності. Таким чином, даний винахід надає можливість автоматизації контролю параметрів нейтрального електромагнітного реле залізничної автоматики без зняття кожуху. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
