Спосіб зменшення часу отримання інформації від датчиків параметричного типу

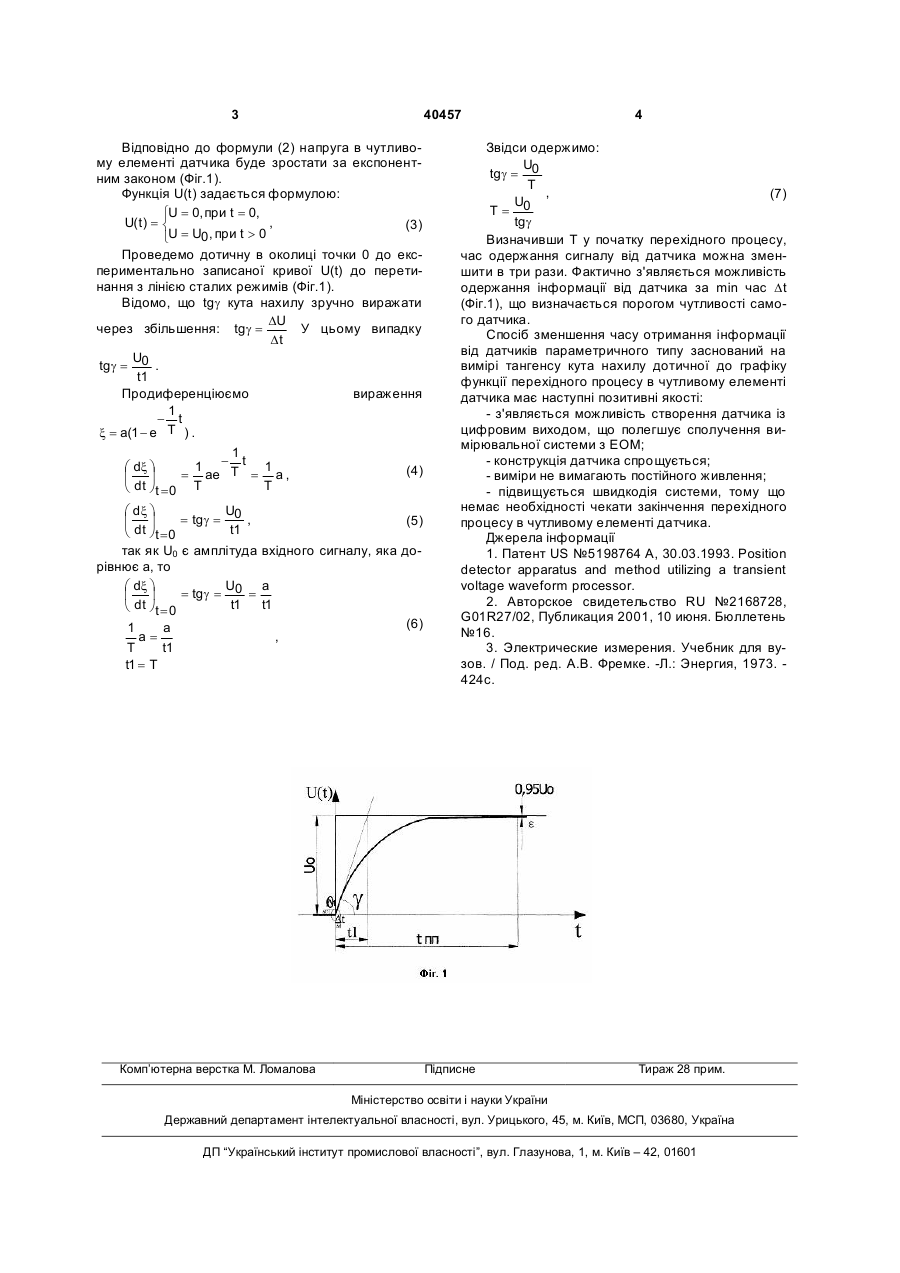

Спосіб зменшення часу отримання інформації від датчиків параметричного типу шляхом передачі електричного імпульсу на чутливий елемент датчика з подальшим дослідженням викликаного перехідного процесу, який відрізняється тим, що в процесі дослідження перехідного процесу вимірюють тангенс кута нахилу дотичної до графіка функції перехідного процесу в чутливому елементі датчика. (19) (21) u200812929 (22) 06.11.2008 (24) 10.04.2009 (46) 10.04.2009, Бюл.№ 7, 2009 р. (72) КОВШОВ ГЕНАДІЙ МИКОЛАЙОВИЧ, UA, ПОНОМАРЬОВА ОЛЕНА АНАТОЛІЇВНА, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA 3 40457 Відповідно до формули (2) напруга в чутливому елементі датчика буде зростати за експонентним законом (Фіг.1). Функція U(t) задається формулою: ìU = 0, при t = 0, U( t ) = í , (3) îU = U0, при t > 0 Проведемо дотичну в околиці точки 0 до експериментально записаної кривої U(t) до перетинання з лінією сталих режимів (Фіг.1). Відомо, що tgg кута нахилу зручно виражати DU через збільшення: tg g = У цьому випадку Dt U tg g = 0 . t1 Продиференціюємо вираження 1 - t = a(1 - e T ) . x 1 1 -T t 1 æ dx ö a, = ae ç ÷= T è dt øt = 0 T (4) æ dx ö U0 , ç ÷ = tgg = (5) t1 è dt øt 0 = так як U0 є амплітуда вхідного сигналу, яка дорівнює а, то a U æ dx ö = tgg = 0 = ç ÷ dt øt = 0 t1 t1 è (6) 1 a a= , T t1 t1 = T Комп’ютерна верстка М. Ломалова 4 Звідси одержимо: U tg g = 0 T , (7) U0 T= tg g Визначивши Т у початку перехідного процесу, час одержання сигналу від датчика можна зменшити в три рази. Фактично з'являється можливість одержання інформації від датчика за min час Dt (Фіг.1), що визначається порогом чутливості самого датчика. Спосіб зменшення часу отримання інформації від датчиків параметричного типу заснований на вимірі тангенсу кута нахилу дотичної до графіку функції перехідного процесу в чутливому елементі датчика має наступні позитивні якості: - з'являється можливість створення датчика із цифровим виходом, що полегшує сполучення вимірювальної системи з ЕОМ; - конструкція датчика спрощується; - виміри не вимагають постійного живлення; - підвищується швидкодія системи, тому що немає необхідності чекати закінчення перехідного процесу в чутливому елементі датчика. Джерела інформації 1. Патент US №5198764 А, 30.03.1993. Position detector apparatus and method utilizing a transient voltage waveform processor. 2. Авторское свидетельство RU №2168728, G01R27/02, Публикация 2001, 10 июня. Бюллетень №16. 3. Электрические измерения. Учебник для вузов. / Под. ред. А.В. Фремке. -Л.: Энергия, 1973. 424с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
