Пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях

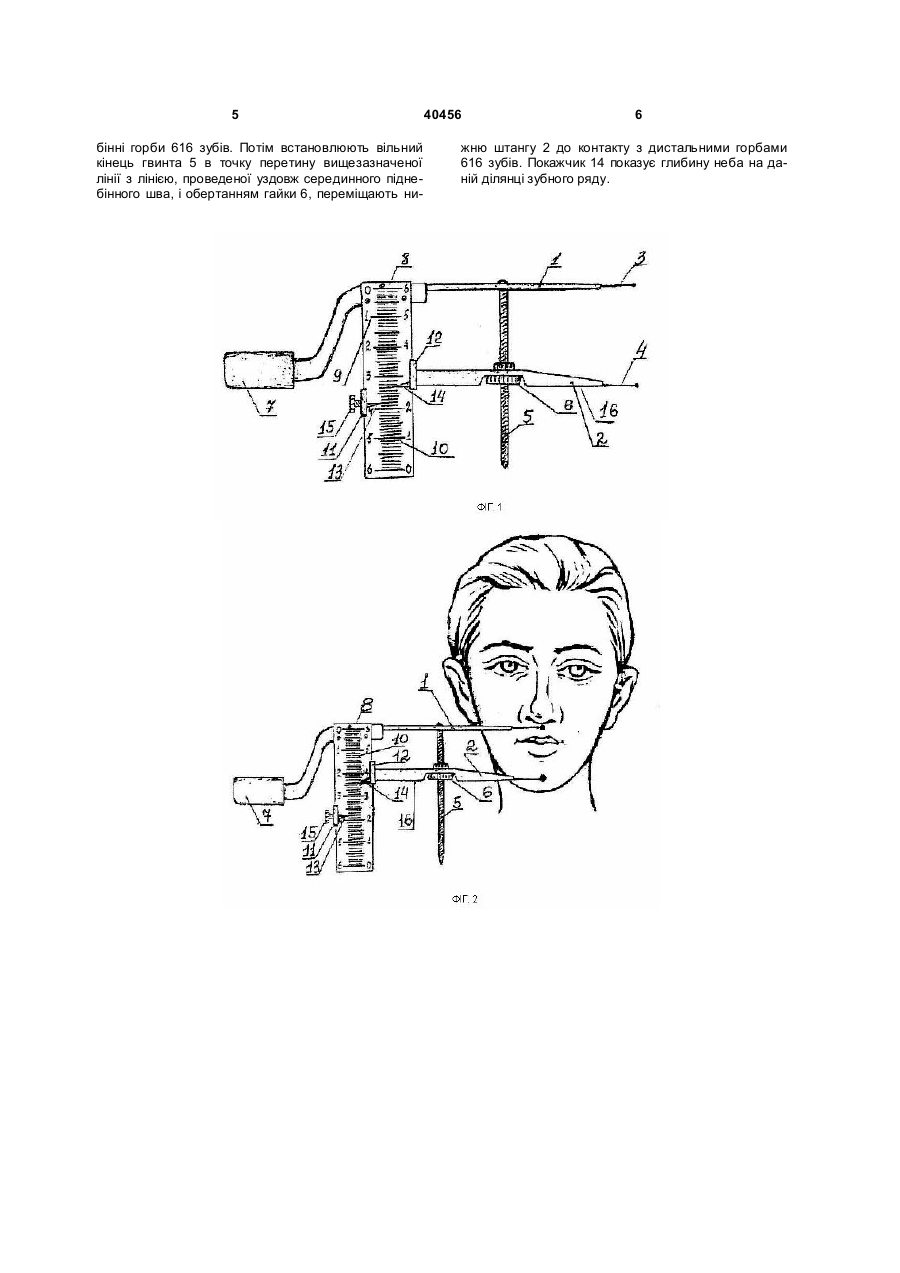

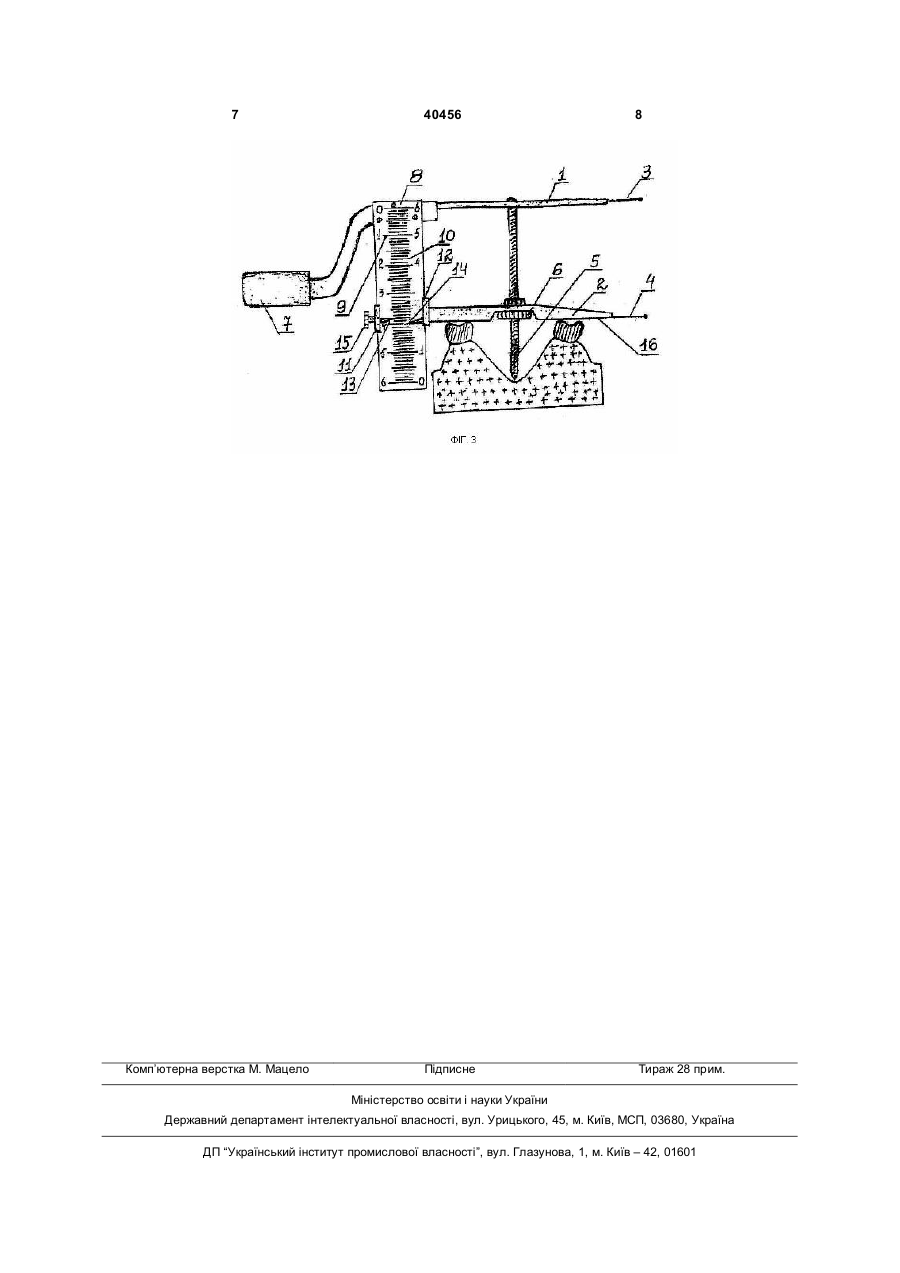

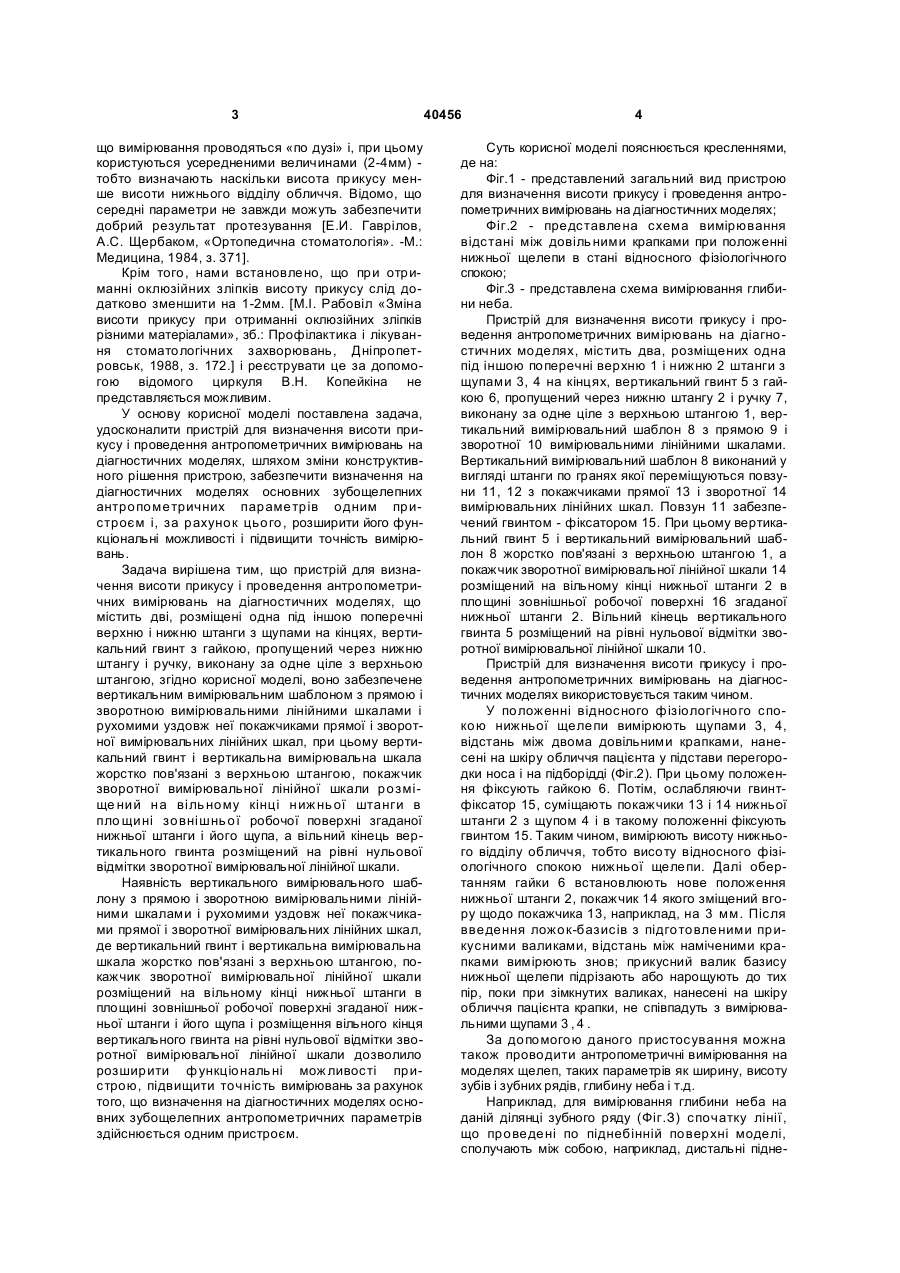

Пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях, що містить дві, розміщені одна під іншою, поперечні верхню і нижню штанги з щупами на кінцях, вертикальний гвинт з гайкою, пропущений через нижню штангу і ручку, виконану за одне ціле з верхньою штангою, який відрізня 3 що вимірювання проводяться «по дузі» і, при цьому користуються усередненими величинами (2-4мм) тобто визначають наскільки висота прикусу менше висоти нижнього відділу обличчя. Відомо, що середні параметри не завжди можуть забезпечити добрий результат протезування [Е.И. Гаврілов, А.С. Щербаком, «Ортопедична стоматологія». -М.: Медицина, 1984, з. 371]. Крім того, нами встановлено, що при отриманні оклюзійних зліпків висоту прикусу слід додатково зменшити на 1-2мм. [М.І. Рабовіл «Зміна висоти прикусу при отриманні оклюзійних зліпків різними матеріалами», зб.: Профілактика і лікування стоматологічних захворювань, Дніпропетровськ, 1988, з. 172.] і реєструвати це за допомогою відомого циркуля В.Н. Копейкіна не представляється можливим. У основу корисної моделі поставлена задача, удосконалити пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях, шляхом зміни конструктивного рішення пристрою, забезпечити визначення на діагностичних моделях основних зубощелепних антропометричних параметрів одним пристроєм і, за рахунок цього, розширити його функціональні можливості і підвищити точність вимірювань. Задача вирішена тим, що пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях, що містить дві, розміщені одна під іншою поперечні верхню і нижню штанги з щупами на кінцях, вертикальний гвинт з гайкою, пропущений через нижню штангу і ручку, виконану за одне ціле з верхньою штангою, згідно корисної моделі, воно забезпечене вертикальним вимірювальним шаблоном з прямою і зворотною вимірювальними лінійними шкалами і рухомими уздовж неї покажчиками прямої і зворотної вимірювальних лінійних шкал, при цьому вертикальний гвинт і вертикальна вимірювальна шкала жорстко пов'язані з верхньою штангою, покажчик зворотної вимірювальної лінійної шкали розміще ний на віль ному кінці ниж нь ої штанги в пло щині зовнішнь ої робочої поверхні згаданої нижньої штанги і його щупа, а вільний кінець вертикального гвинта розміщений на рівні нульової відмітки зворотної вимірювальної лінійної шкали. Наявність вертикального вимірювального шаблону з прямою і зворотною вимірювальними лінійними шкалами і рухомими уздовж неї покажчиками прямої і зворотної вимірювальних лінійних шкал, де вертикальний гвинт і вертикальна вимірювальна шкала жорстко пов'язані з верхньою штангою, покажчик зворотної вимірювальної лінійної шкали розміщений на вільному кінці нижньої штанги в площині зовнішньої робочої поверхні згаданої нижньої штанги і його щупа і розміщення вільного кінця вертикального гвинта на рівні нульової відмітки зворотної вимірювальної лінійної шкали дозволило розширити функціональ ні мож ливості пристрою, підвищити точність вимірювань за рахунок того, що визначення на діагностичних моделях основних зубощелепних антропометричних параметрів здійснюється одним пристроєм. 40456 4 Суть корисної моделі пояснюється кресленнями, де на: Фіг.1 - представлений загальний вид пристрою для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях; Фіг.2 - представлена схема вимірювання відстані між довіль ними крапками при положенні нижньої щелепи в стані відносного фізіологічного спокою; Фіг.3 - представлена схема вимірювання глибини неба. Пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях, містить два, розміщених одна під іншою поперечні верхню 1 і нижню 2 штанги з щупами 3, 4 на кінцях, вертикальний гвинт 5 з гайкою 6, пропущений через нижню штангу 2 і ручку 7, виконану за одне ціле з верхньою штангою 1, вертикальний вимірювальний шаблон 8 з прямою 9 і зворотної 10 вимірювальними лінійними шкалами. Вертикальний вимірювальний шаблон 8 виконаний у вигляді штанги по гранях якої переміщуються повзуни 11, 12 з покажчиками прямої 13 і зворотної 14 вимірювальних лінійних шкал. Повзун 11 забезпечений гвинтом - фіксатором 15. При цьому вертикальний гвинт 5 і вертикальний вимірювальний шаблон 8 жорстко пов'язані з верхньою штангою 1, а покажчик зворотної вимірювальної лінійної шкали 14 розміщений на вільному кінці нижньої штанги 2 в площині зовнішньої робочої поверхні 16 згаданої нижньої штанги 2. Вільний кінець вертикального гвинта 5 розміщений на рівні нульової відмітки зворотної вимірювальної лінійної шкали 10. Пристрій для визначення висоти прикусу і проведення антропометричних вимірювань на діагностичних моделях використовується таким чином. У положенні відносного фізіологічного спокою нижньої щелепи вимірюють щупами 3, 4, відстань між двома довільними крапками, нанесені на шкіру обличчя пацієнта у підстави перегородки носа і на підборідді (Фіг.2). При цьому положення фіксують гайкою 6. Потім, ослабляючи гвинтфіксатор 15, суміщають покажчики 13 і 14 нижньої штанги 2 з щупом 4 і в такому положенні фіксують гвинтом 15. Таким чином, вимірюють висоту нижнього відділу обличчя, тобто висоту відносного фізіологічного спокою нижньої щелепи. Далі обертанням гайки 6 встановлюють нове положення нижньої штанги 2, покажчик 14 якого зміщений вгору щодо покажчика 13, наприклад, на 3 мм. Після введення ложок-базисів з підготовленими прикусними валиками, відстань між наміченими крапками вимірюють знов; прикусний валик базису нижньої щелепи підрізають або нарощують до тих пір, поки при зімкнутих валиках, нанесені на шкіру обличчя пацієнта крапки, не співпадуть з вимірювальними щупами 3 , 4 . За допомогою даного пристосування можна також проводити антропометричні вимірювання на моделях щелеп, таких параметрів як ширину, висоту зубів і зубних рядів, глибину неба і т.д. Наприклад, для вимірювання глибини неба на даній ділянці зубного ряду (Фіг.З) спочатку лінії , що проведені по піднебінній поверхні моделі, сполучають між собою, наприклад, дистальні підне 5 бінні горби 616 зубів. Потім встановлюють вільний кінець гвинта 5 в точку перетину вищезазначеної лінії з лінією, проведеної уздовж серединного піднебінного шва, і обертанням гайки 6, переміщають ни 40456 6 жню штангу 2 до контакту з дистальними горбами 616 зубів. Покажчик 14 показує глибину неба на даній ділянці зубного ряду. 7 Комп’ютерна верстка М. Мацело 40456 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
