Роликова муфта вільного ходу

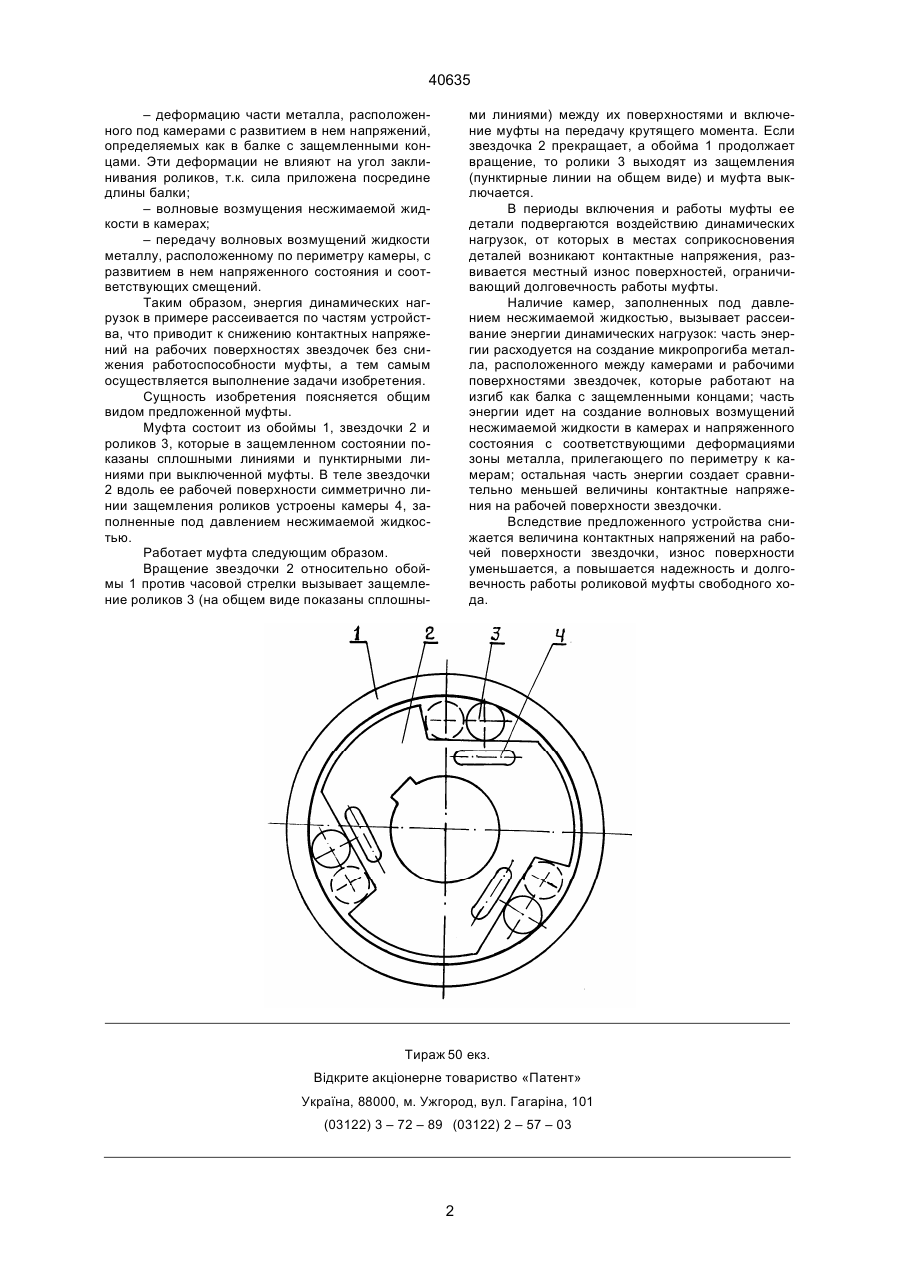

1. Роликовая муфта свободного хода, содержащая обойму, звездочку и расположенные между ними ролики, отличающаяся тем, что ро лики выполнены сплошными, а в теле звездочки в местах заклинивания роликов устроены камеры, заполненные под давлением несжимаемой жидкостью. 2. Роликовая муфта по п.1. отличающаяся тем, что камеры расположены вдоль рабочих поверхностей звездочки и занимают симметричное положение относительно линии контакта, соответствующего ролика на рабочей поверхности звездочки. В.Ш. (13) 40635 (11) UA местный износ деталей и в первую очередь звездочки. В основу изобретения поставлена задача усовершенствования роликовой муфты свободного хода, в которой за счет дополнительных конструктивных элементов рассосредотачивается действие энергии динамических нагрузок, обеспечивается снижение величины контактных напряжений и износа поверхностей в зоне защемления роликов и за счет этого повышается долговечность и надежность работы муфты. Поставленная задача решается тем, что роликовая муфта свободного хода, содержащая обойму, звездочку и расположенные между ними ролики, согласно изобретению ролики выполнены сплошными, а в теле звездочки в местах заклинивания роликов устроены камеры, заполненные под давлением несжимаемой жидкостью. Камеры расположены вдоль рабочих поверхностей звездочки и занимают симметричное положение относительно линии контакта соответствующего ролика на рабочей поверхности звездочки. Между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом имеется следующая причинно-следственная связь. Действие динамических нагрузок, например, в местах контакта роликов с рабочими поверхностями предложенной звездочки вызывает: – развитие на рабочих поверхностях контактных напряжений и соответствующих им перемещений частиц металла; (19) Изобретение относится к области машиностроения и может быть использовано в машинах с интенсивным режимом работы. Известен аналог (Авт. свидетельство СССР № 470673, М.кл. F 16 D 41/02, 1973) содержащий ведущий и ведомый элементы, взаимодействующие через расклинивающие ролики. Недостатком аналога является недостаточная долговечность работы вследствие износа поверхностей деталей в местах заклинивания роликов. Известна роликовая муфта свободного хода, принятая в качестве прототипа (Авт. свидетельство СССР № 391304, М.кл. F 16 D 41/07, 1973), содержащая обойму, звездочку и расположенные между ними ролики, при этом ролики полые с тонкой оболочкой и заполненные упругой податливой текучей средой. Недостатком прототипа является попытка снижения контактных напряжений от динамических нагрузок и местных износов за счет повышения податливости деталей, что для роликового механизма свободного хода является нерациональным, так как при этом происходит возрастание угла заклинивания роликов и снижается работоспособность механизма. В машинах с интенсивным режимом работы снижение долговечности работы роликовых муфт свободного хода происходит, в основном, вследствие действия динамических нагрузок. Энергия этих нагрузок передается через небольшую площадь, поэтому контактные напряжения достигают значительной величины, интенсивно развивается C2 ____________________ 40635 – деформацию части металла, расположенного под камерами с развитием в нем напряжений, определяемых как в балке с защемленными концами. Эти деформации не влияют на угол заклинивания роликов, т.к. сила приложена посредине длины балки; – волновые возмущения несжимаемой жидкости в камерах; – передачу волновых возмущений жидкости металлу, расположенному по периметру камеры, с развитием в нем напряженного состояния и соответствующих смещений. Таким образом, энергия динамических нагрузок в примере рассеивается по частям устройства, что приводит к снижению контактных напряжений на рабочих поверхностях звездочек без снижения работоспособности муфты, а тем самым осуществляется выполнение задачи изобретения. Сущность изобретения поясняется общим видом предложенной муфты. Муфта состоит из обоймы 1, звездочки 2 и роликов 3, которые в защемленном состоянии показаны сплошными линиями и пунктирными линиями при выключенной муфты. В теле звездочки 2 вдоль ее рабочей поверхности симметрично линии защемления роликов устроены камеры 4, заполненные под давлением несжимаемой жидкостью. Работает муфта следующим образом. Вращение звездочки 2 относительно обоймы 1 против часовой стрелки вызывает защемление роликов 3 (на общем виде показаны сплошны ми линиями) между их поверхностями и включение муфты на передачу крутящего момента. Если звездочка 2 прекращает, а обойма 1 продолжает вращение, то ролики 3 выходят из защемления (пунктирные линии на общем виде) и муфта выключается. В периоды включения и работы муфты ее детали подвергаются воздействию динамических нагрузок, от которых в местах соприкосновения деталей возникают контактные напряжения, развивается местный износ поверхностей, ограничивающий долговечность работы муфты. Наличие камер, заполненных под давлением несжимаемой жидкостью, вызывает рассеивание энергии динамических нагрузок: часть энергии расходуется на создание микропрогиба металла, расположенного между камерами и рабочими поверхностями звездочек, которые работают на изгиб как балка с защемленными концами; часть энергии идет на создание волновых возмущений несжимаемой жидкости в камерах и напряженного состояния с соответствующими деформациями зоны металла, прилегающего по периметру к камерам; остальная часть энергии создает сравнительно меньшей величины контактные напряжения на рабочей поверхности звездочки. Вследствие предложенного устройства снижается величина контактных напряжений на рабочей поверхности звездочки, износ поверхности уменьшается, а повышается надежность и долговечность работы роликовой муфты свободного хода. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
