Зубчасто-роликова муфта

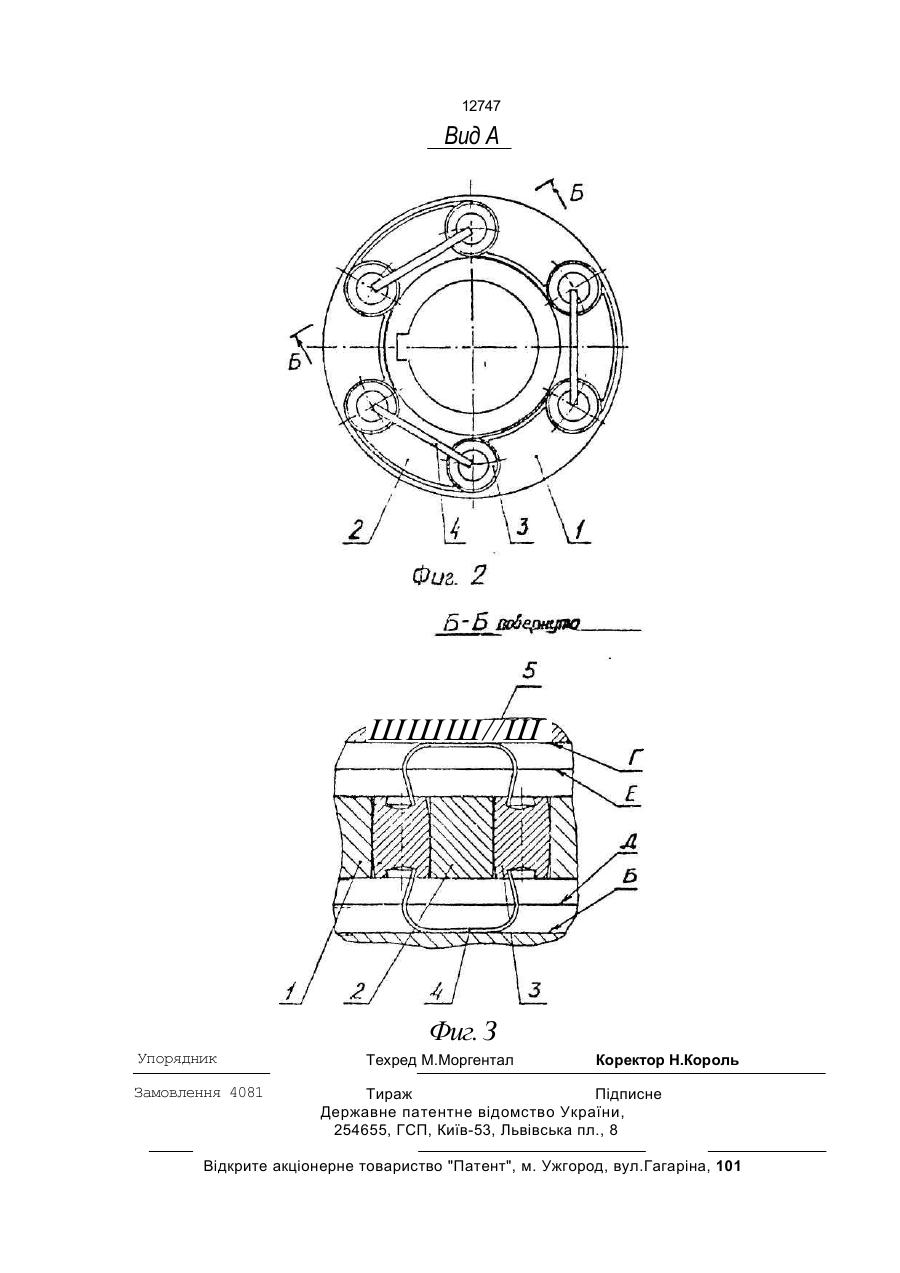

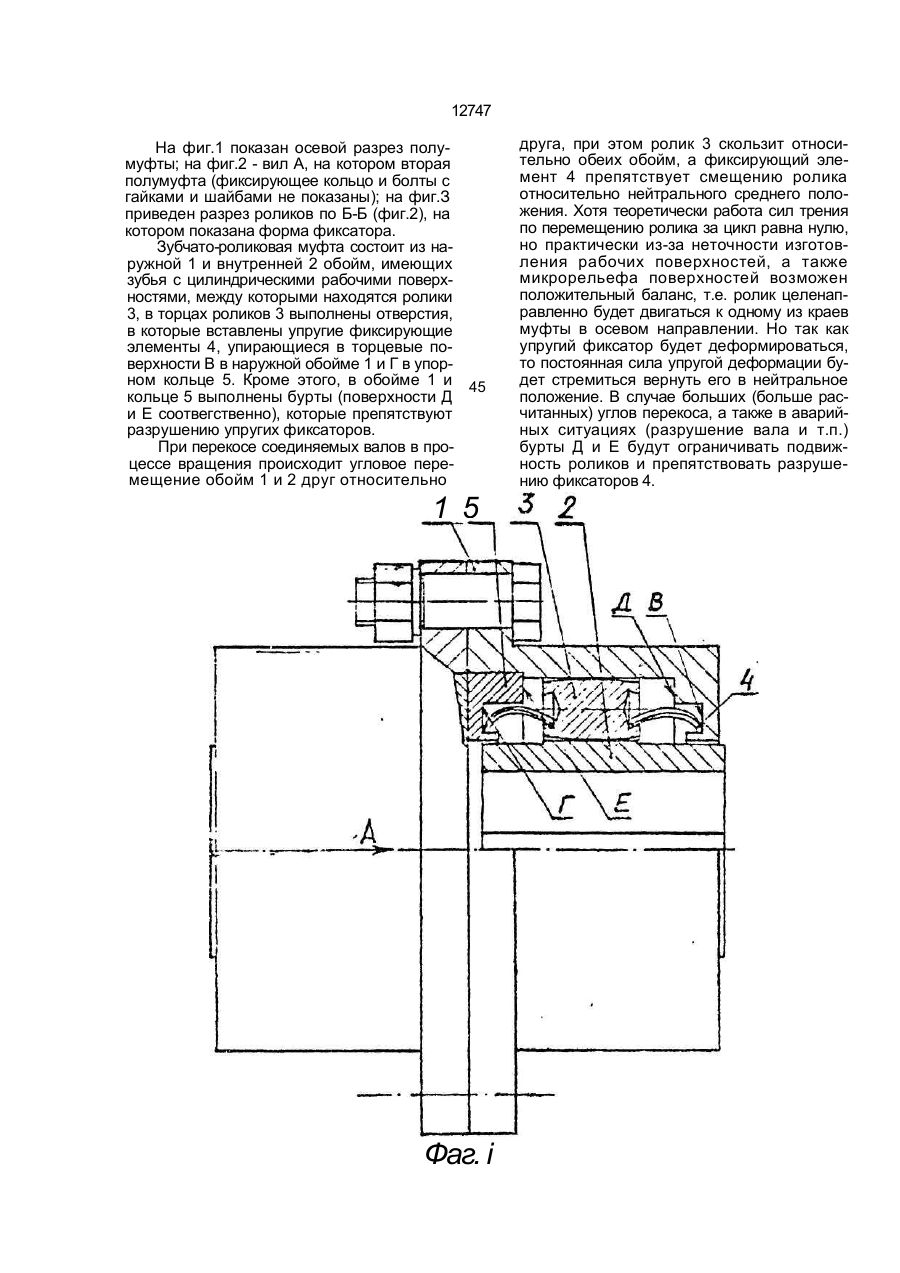

1. Зубчато-роликовая муфта, содержа щая наружную и внутреннюю обоймы и боч кообразные ролики, расположенные в полуцилиндрических пазах обойм, о т л и ч а ю щ а я с я тем, что она снабжена упругими фиксирующими элементами, ролики выполнены с торцевыми отверстиями, а наружная обойма - с ограничительными буртами на внутренней поверхности, ролики соединены попарно посредством упругих фиксирующих элементов, расположенных в торцевых отверстиях смежных роликов и в контакте с ограничительными буртами наружной обоймы. 2. Зубчато-роликовая муфта по п.1, о т ли ч а ю щ а я с я тем, что наружная обойма выполнена составной из двух фланцевых втулок и расположенных в зоне их стыка упорных колец. Изобретение относится к машиностроению, а именно к соединительным муфтам, допускающим осевые и угловые смещения соединяемых валов. В основу изобретения положена задача создания такой зубчато-роликовой муфты, которую можно было бы использовать при значительных углах перекоса соединяемых валов и больших крутящих моментах с определенным запасом прочности и долговечности в работе. Поставленная задача решается тем, что зубчато-роликовая муфта, содержащая наружную и внутреннюю обоймы и бочкообразные ролики, расположенные в полуцилиндрических пазах обойм, снабжена упругими фиксирующими элементами, ролики выполнены с торцевыми отверстиями, а наружная обойма - с ограничительными буртами на внутренней поверхности, ролики соедине ны попарно посредством упругих фиксирующих элементов, расположенных в торцевых отверстиях смежных роликов и в контакте с ограничительными буртами наружной обоймы. Наружная обойма муфты выполнена составной из д вух фл анцевых втул ок и расположенных в зоне их стыка упорных колец. Установка упругих фиксирующих элементов в торцовые отверстия позволит удерживать ролики при монтаже, а при взаимодействии с торцевыми поверхностями, выполненными в полумуфте, обеспечить удержание ролика в нейтральном среднем положении при работе шарнира. Ограничивающие бурты, выполненные в полумуфте, ограничивают подвижность ролика и препятствуют разрушению фиксаторов при больших углах перекоса, а также в аварийных условиях. С > О 12747 На фиг.1 показан осевой разрез полумуфты; на фиг.2 - вил А, на котором вторая полумуфта (фиксирующее кольцо и болты с гайками и шайбами не показаны); на фиг.З приведен разрез роликов по Б-Б (фиг.2), на котором показана форма фиксатора. Зубчато-роликовая муфта состоит из наружной 1 и внутренней 2 обойм, имеющих зубья с цилиндрическими рабочими поверхностями, между которыми находятся ролики 3, в торцах роликов 3 выполнены отверстия, в которые вставлены упругие фиксирующие элементы 4, упирающиеся в торцевые поверхности В в наружной обойме 1 и Г в упорном кольце 5. Кроме этого, в обойме 1 и 45 кольце 5 выполнены бурты (поверхности Д и Е соотвегственно), которые препятствуют разрушению упругих фиксаторов. При перекосе соединяемых валов в процессе вращения происходит угловое перемещение обойм 1 и 2 друг относительно 1 5 Фаг. і друга, при этом ролик 3 скользит относительно обеих обойм, а фиксирующий элемент 4 препятствует смещению ролика относительно нейтрального среднего положения. Хотя теоретически работа сил трения по перемещению ролика за цикл равна нулю, но практически из-за неточности изготовления рабочих поверхностей, а также микрорельефа поверхностей возможен положительный баланс, т.е. ролик целенаправленно будет двигаться к одному из краев муфты в осевом направлении. Но так как упругий фиксатор будет деформироваться, то постоянная сила упругой деформации будет стремиться вернуть его в нейтральное положение. В случае больших (больше расчитанных) углов перекоса, а также в аварийных ситуациях (разрушение вала и т.п.) бурты Д и Е будут ограничивать подвижность роликов и препятствовать разрушению фиксаторов 4. 12747 Вид А ШШШ//Ш Фиг. З Упорядник Замовлення 4081 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
