Щокова дробарка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 40933

Опубліковано: 27.04.2009

Завантажити PDF файл.

Формула / Реферат

Щокова дробарка, що містить станину з нерухомою щокою, рухому щоку з валом та відповідно нерухому і рухому плити для подрібнення матеріалу, яка відрізняється тим, що поверхні щік виконують у вигляді ламаних ліній і на кожну щоку кріплять нижню та верхню плити, внаслідок чого утворюють камеру подрібнення матеріалу із двох відділень: першого, що знаходиться між верхніми плитами, та другого - між нижніми, причому робочі поверхні верхніх плит мають повздовжні клиноподібні зуби, а робочі поверхні нижніх плит виконують з поперечним рифленням у вигляді зубів з заокругленими поверхнями, крім того, верхні і нижні плити виконують рівними по розмірах, чим забезпечують зустрічну орієнтацію вершин зубів робочих поверхонь верхніх і нижніх плит.

Текст

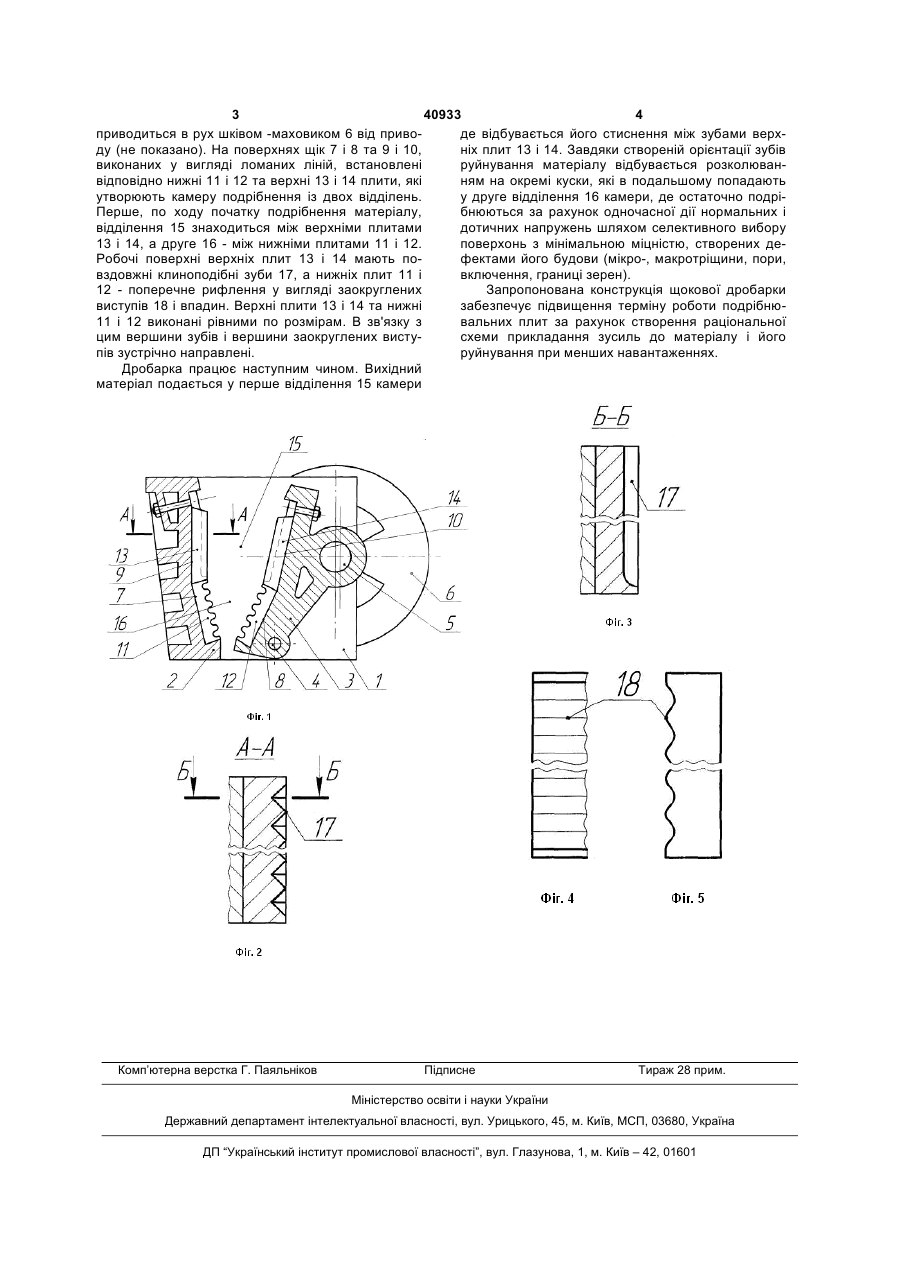

Щокова дробарка, що містить станину з нерухомою щокою, рухому щоку з валом та відповідно нерухому і рухому плити для подрібнення матеріалу, яка відрізняється тим, що поверхні щік виконують у вигляді ламаних ліній і на кожну щоку крі 3 40933 4 приводиться в рух шківом -маховиком 6 від приводе відбувається його стиснення між зубами верхду (не показано). На поверхнях щік 7 і 8 та 9 і 10, ніх плит 13 і 14. Завдяки створеній орієнтації зубів виконаних у вигляді ломаних ліній, встановлені руйнування матеріалу відбувається розколюванвідповідно нижні 11 і 12 та верхні 13 і 14 плити, які ням на окремі куски, які в подальшому попадають утворюють камеру подрібнення із двох відділень. у друге відділення 16 камери, де остаточно подріПерше, по ходу початку подрібнення матеріалу, бнюються за рахунок одночасної дії нормальних і відділення 15 знаходиться між верхніми плитами дотичних напружень шляхом селективного вибору 13 і 14, а друге 16 - між нижніми плитами 11 і 12. поверхонь з мінімальною міцністю, створених деРобочі поверхні верхніх плит 13 і 14 мають пофектами його будови (мікро-, макротріщини, пори, включення, границі зерен). вздовжні клиноподібні зуби 17, а нижніх плит 11 і Запропонована конструкція щокової дробарки 12 - поперечне рифлення у вигляді заокруглених виступів 18 і впадин. Верхні плити 13 і 14 та нижні забезпечує підвищення терміну роботи подрібню11 і 12 виконані рівними по розмірам. В зв'язку з вальних плит за рахунок створення раціональної схеми прикладання зусиль до матеріалу і його цим вершини зубів і вершини заокруглених виступів зустрічно направлені. руйнування при менших навантаженнях. Дробарка працює наступним чином. Вихідний матеріал подається у перше відділення 15 камери Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Jaw crusher

Автори англійською

Kotrechko Oleksii Oleksiiovych

Назва патенту російською

Щековая дробилка

Автори російською

Котречко Алексей Алексеевич

МПК / Мітки

Автори: Пиляєв Валерій Тихонович, Ільєнко Борис Якович, Головко Анатолій Іванович, Шарко Євген Едуардович, Надзоров Валентин Миколайович, Маляренко Валерій Павлович, Майоренко Леонід Андрійович

МПК: B02C 1/00

Мітки: щокова, дробарка

Формула / Реферат:

Щековая дробилка, содержащая корпус со сквозными окнами в боковых стенках, по меньшей мере, одну подвижную приводную дробящую щеку, фиксируемую неподвижную щеку с упорами и осью подвеса, и устройство защиты от недробимых тел, отличающаяся тем, что она снабжена дополнительным устройством защиты от недробимых тел, включающим механизм поворота фиксируемой щеки и совмещенный механизм останова дробилки, и возврата этой щеки в исходное положение,...
