Вібраційна щокова дробарка

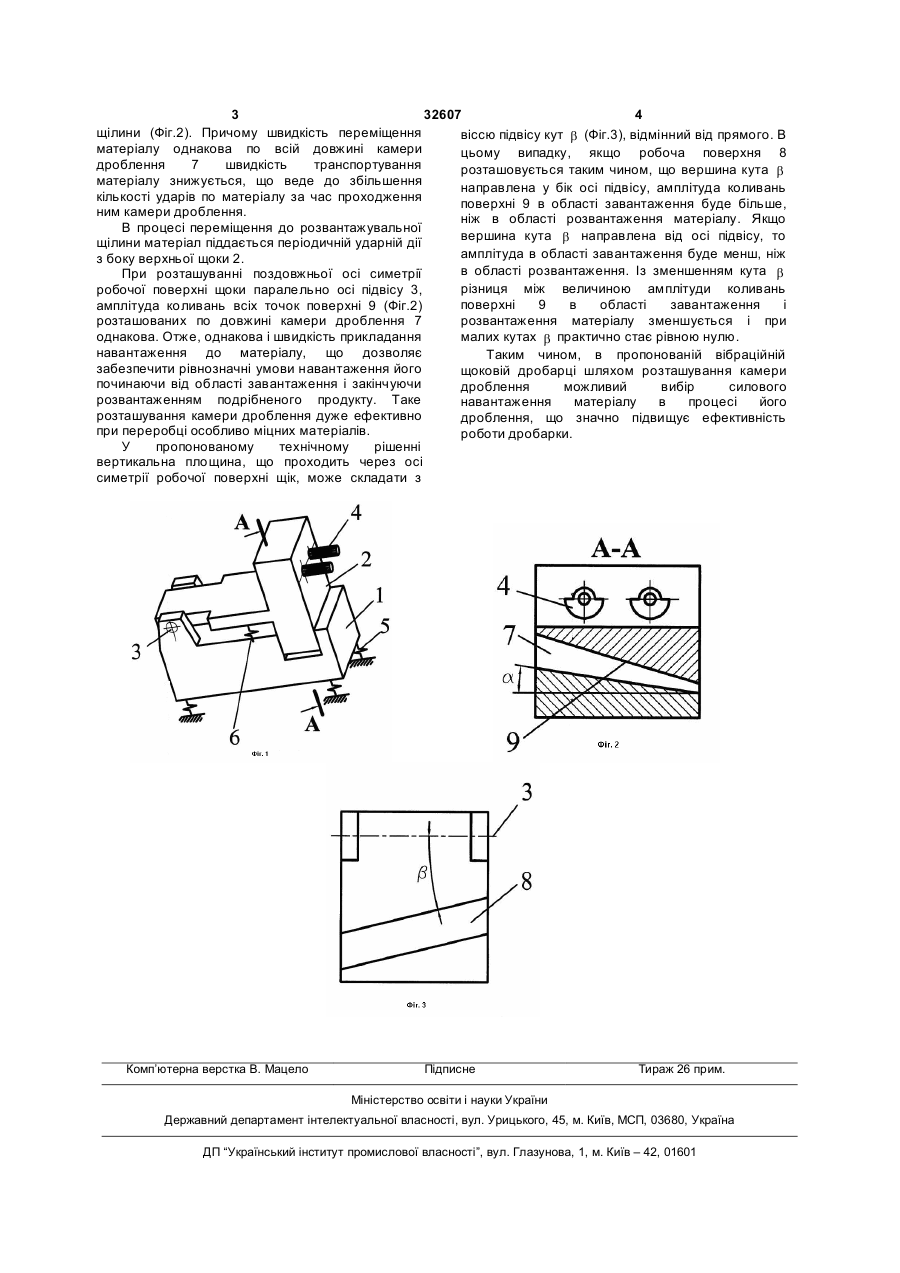

Вібраційна щокова дробарка, що містить корпус, похилі щоки, вісь підвісу щоки, вібраційний збудник, яка відрізняється тим, що поздовжня вісь симетрії робочої поверхні щік в вертикальній площині розташована паралельно осі підвісу щоки або становить із віссю підвісу кут, відмінний від прямого. (19) (21) u200714974 (22) 28.12.2007 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ФРАНЧУК ВСЕВОЛОД ПЕТРОВИЧ, UA, ФЕДОСКІНА ОЛЕНА ВАЛЕРІЇВНА, UA (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA 3 32607 4 щілини (Фіг.2). Причому швидкість переміщення віссю підвісу кут b (Фіг.3), відмінний від прямого. В матеріалу однакова по всій довжині камери цьому випадку, якщо робоча поверхня 8 дроблення 7 швидкість транспортування розташовується таким чином, що вершина кута b матеріалу знижується, що веде до збільшення направлена у бік осі підвісу, амплітуда коливань кількості ударів по матеріалу за час проходження поверхні 9 в області завантаження буде більше, ним камери дроблення. ніж в області розвантаження матеріалу. Якщо В процесі переміщення до розвантажувальної вершина кута b направлена від осі підвісу, то щілини матеріал піддається періодичній ударній дії амплітуда в області завантаження буде менш, ніж з боку верхньої щоки 2. в області розвантаження. Із зменшенням кута b При розташуванні поздовжньої осі симетрії різниця між величиною амплітуди коливань робочої поверхні щоки паралельно осі підвісу 3, поверхні 9 в області завантаження і амплітуда коливань всіх точок поверхні 9 (Фiг.2) розвантаження матеріалу зменшується і при розташованих по довжині камери дроблення 7 однакова. Отже, однакова і швидкість прикладання малих кутах b практично стає рівною нулю. навантаження до матеріалу, що дозволяє Таким чином, в пропонованій вібраційній забезпечити рівнозначні умови навантаження його щоковій дробарці шляхом розташування камери починаючи від області завантаження і закінчуючи дроблення можливий вибір силового розвантаженням подрібненого продукту. Таке навантаження матеріалу в процесі його розташування камери дроблення дуже ефективно дроблення, що значно підвищує ефективність при переробці особливо міцних матеріалів. роботи дробарки. У пропонованому технічному рішенні вертикальна площина, що проходить через осі симетрії робочої поверхні щік, може складати з Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
