Спосіб гасіння коливань при обробці різанням

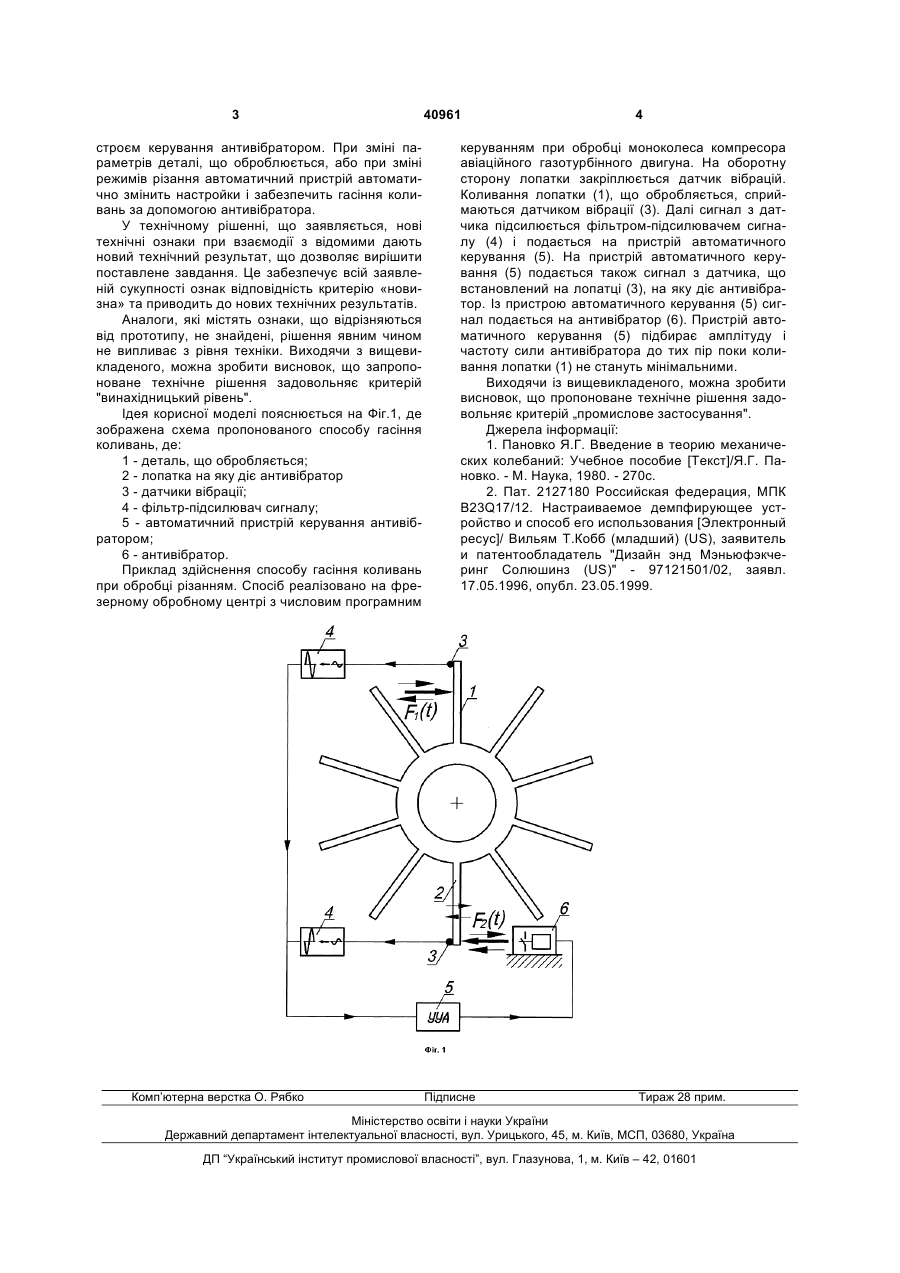

Спосіб гасіння коливань при обробці різанням, що включає контроль параметрів коливань, який відрізняється тим, що здійснюють знімання параметрів коливань деталі датчиками вібрації, подання даних замірів на автоматичний пристрій керування антивібратором, який формує амплітуду і частоту додаткової сили та передає їх на антивібратор до того моменту, коли коливання деталі, що обробляється, в місці обробки стануть мінімальними. (19) (21) u200814773 (22) 22.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ШАМРОВСЬКИЙ ОЛЕКСАНДР ДМИТРОВИЧ, UA, ВНУКОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, ПАВЛЕНКО ДМИТРО ВІКТОРОВИЧ, UA, ЛОГОМІНОВ ВІКТОР ОЛЕКСІЙОВИЧ, UA (73) ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 строєм керування антивібратором. При зміні параметрів деталі, що оброблюється, або при зміні режимів різання автоматичний пристрій автоматично змінить настройки і забезпечить гасіння коливань за допомогою антивібратора. У технічному рішенні, що заявляється, нові технічні ознаки при взаємодії з відомими дають новий технічний результат, що дозволяє вирішити поставлене завдання. Це забезпечує всій заявленій сукупності ознак відповідність критерію «новизна» та приводить до нових технічних результатів. Аналоги, які містять ознаки, що відрізняються від прототипу, не знайдені, рішення явним чином не випливає з рівня техніки. Виходячи з вищевикладеного, можна зробити висновок, що запропоноване технічне рішення задовольняє критерій "винахідницький рівень". Ідея корисної моделі пояснюється на Фіг.1, де зображена схема пропонованого способу гасіння коливань, де: 1 - деталь, що обробляється; 2 - лопатка на яку діє антивібратор 3 - датчики вібрації; 4 - фільтр-підсилювач сигналу; 5 - автоматичний пристрій керування антивібратором; 6 - антивібратор. Приклад здійснення способу гасіння коливань при обробці різанням. Спосіб реалізовано на фрезерному обробному центрі з числовим програмним Комп’ютерна верстка О. Рябко 40961 4 керуванням при обробці моноколеса компресора авіаційного газотурбінного двигуна. На оборотну сторону лопатки закріплюється датчик вібрацій. Коливання лопатки (1), що обробляється, сприймаються датчиком вібрації (3). Далі сигнал з датчика підсилюється фільтром-підсилювачем сигналу (4) і подається на пристрій автоматичного керування (5). На пристрій автоматичного керування (5) подається також сигнал з датчика, що встановлений на лопатці (3), на яку діє антивібратор. Із пристрою автоматичного керування (5) сигнал подається на антивібратор (6). Пристрій автоматичного керування (5) підбирає амплітуду і частоту сили антивібратора до тих пір поки коливання лопатки (1) не стануть мінімальними. Виходячи із вищевикладеного, можна зробити висновок, що пропоноване технічне рішення задовольняє критерій „промислове застосування". Джерела інформації: 1. Пановко Я.Г. Введение в теорию механических колебаний: Учебное пособие [Текст]/Я.Г. Пановко. - М. Наука, 1980. - 270с. 2. Пат. 2127180 Российская федерация, МПК B23Q17/12. Настраиваемое демпфирующее устройство и способ его использования [Электронный ресус]/ Вильям Т.Кобб (младший) (US), заявитель и патентообладатель "Дизайн энд Мэньюфэкчеринг Солюшинз (US)" - 97121501/02, заявл. 17.05.1996, опубл. 23.05.1999. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
