Струнний демпфер для гасіння згинальних коливань вітрового резонансу труби

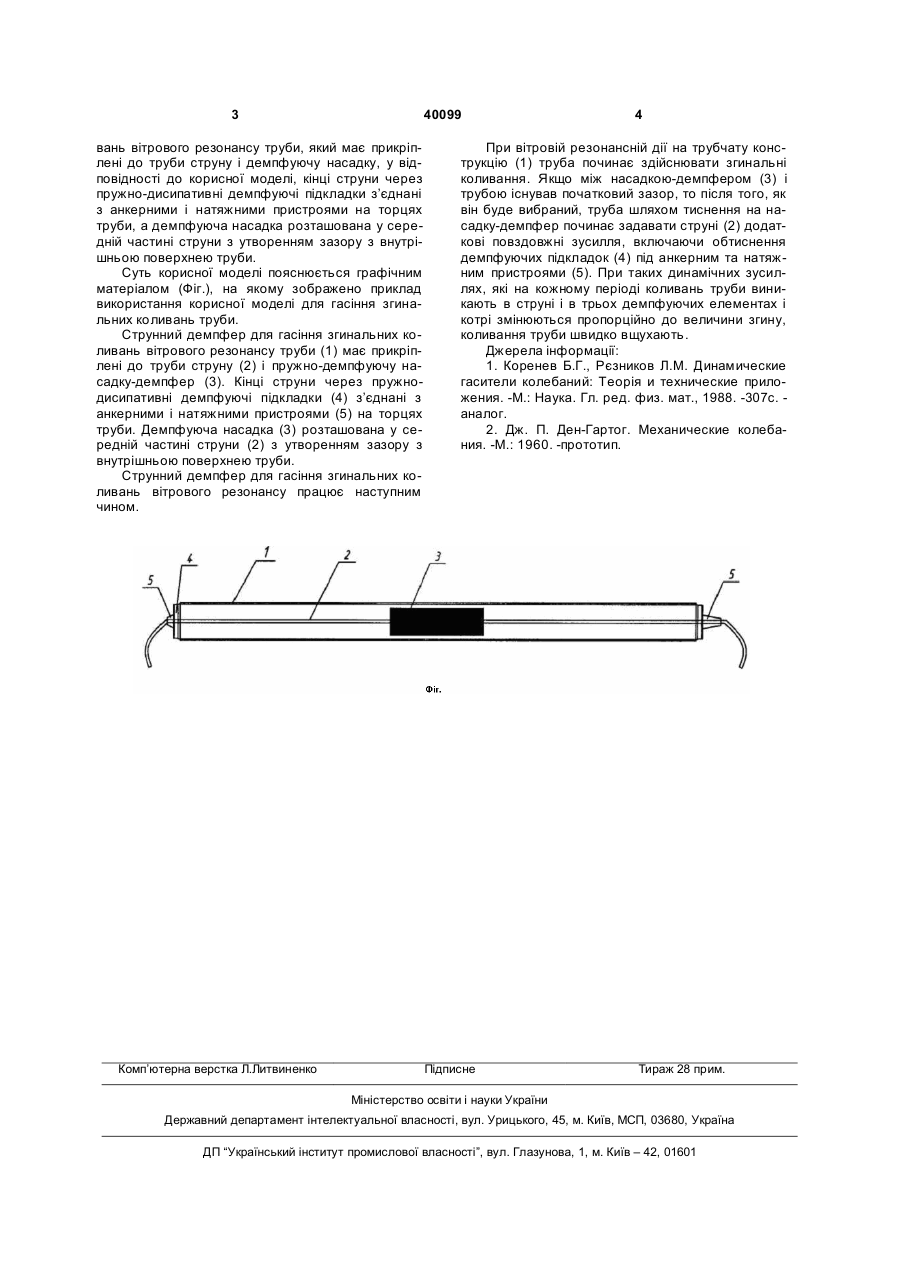

Струнний демпфер для гасіння згинальних коливань вітрового резонансу труби, що має прикріплені до труби струну і демпфуючу насадку, який відрізняється тим, що кінці струни через пружно-дисипативні демпфуючі підкладки з'єднані з анкерними і натяжними пристроями на торцях труби, а демпфуюча насадка розташована у середній частині струни з утворенням зазору з внутрішньою поверхнею труби. (19) (21) u200812343 (22) 20.10.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) КУЛЯБКО ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, МУЩАНОВ ВОЛОДИМИР ПИЛИПОВИЧ, UA, МАСЛОВСЬКИЙ АНТОН ВІКТОРОВИЧ, UA, ДЕНИСОВ ЄВГЕНІЙ ВАЛЕРІЙОВИЧ, UA (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA, ДОНБАСЬКА НАЦІОНАЛЬНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA 3 40099 вань вітрового резонансу труби, який має прикріплені до труби струну і демпфуючу насадку, у відповідності до корисної моделі, кінці струни через пружно-дисипативні демпфуючі підкладки з’єднані з анкерними і натяжними пристроями на торцях труби, а демпфуюча насадка розташована у середній частині струни з утворенням зазору з внутрішньою поверхнею труби. Суть корисної моделі пояснюється графічним матеріалом (Фіг.), на якому зображено приклад використання корисної моделі для гасіння згинальних коливань труби. Струнний демпфер для гасіння згинальних коливань вітрового резонансу труби (1) має прикріплені до труби струну (2) і пружно-демпфуючу насадку-демпфер (3). Кінці струни через пружнодисипативні демпфуючі підкладки (4) з’єднані з анкерними і натяжними пристроями (5) на торцях труби. Демпфуюча насадка (3) розташована у середній частині струни (2) з утворенням зазору з внутрішньою поверхнею труби. Струнний демпфер для гасіння згинальних коливань вітрового резонансу працює наступним чином. Комп’ютерна верстка Л.Литвиненко 4 При вітровій резонансній дії на трубчату конструкцію (1) труба починає здійснювати згинальні коливання. Якщо між насадкою-демпфером (3) і трубою існував початковий зазор, то після того, як він буде вибраний, труба шляхом тиснення на насадку-демпфер починає задавати струні (2) додаткові повздовжні зусилля, включаючи обтиснення демпфуючих підкладок (4) під анкерним та натяжним пристроями (5). При таких динамічних зусиллях, які на кожному періоді коливань труби виникають в струні і в трьох демпфуючих елементах і котрі змінюються пропорційно до величини згину, коливання труби швидко вщухають. Джерела інформації: 1. Коренев Б.Г., Рєзников Л.М. Динамические гасители колебаний: Теорія и технические приложения. -М.: Наука. Гл. ред. физ. мат., 1988. -307с. аналог. 2. Дж. П. Ден-Гартог. Механические колебания. -М.: 1960. -прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
