Інерційний сепаратор
Номер патенту: 40974
Опубліковано: 27.04.2009
Автори: Півень Олександр Наумович, Логінова Анна В'ячеславівна, Мікульонок Ігор Олегович
Формула / Реферат
Інерційний сепаратор, що містить корпус, а також кільцевий пакет вертикально розташованих хвилястих пластин, розміщених між верхньою і нижньою перегородкою з утворенням криволінійних каналів, який відрізняється тим, що хвилясті пластини з'єднані між собою з можливістю регулювання відстані між сусідніми хвилястими пластинами.
Текст

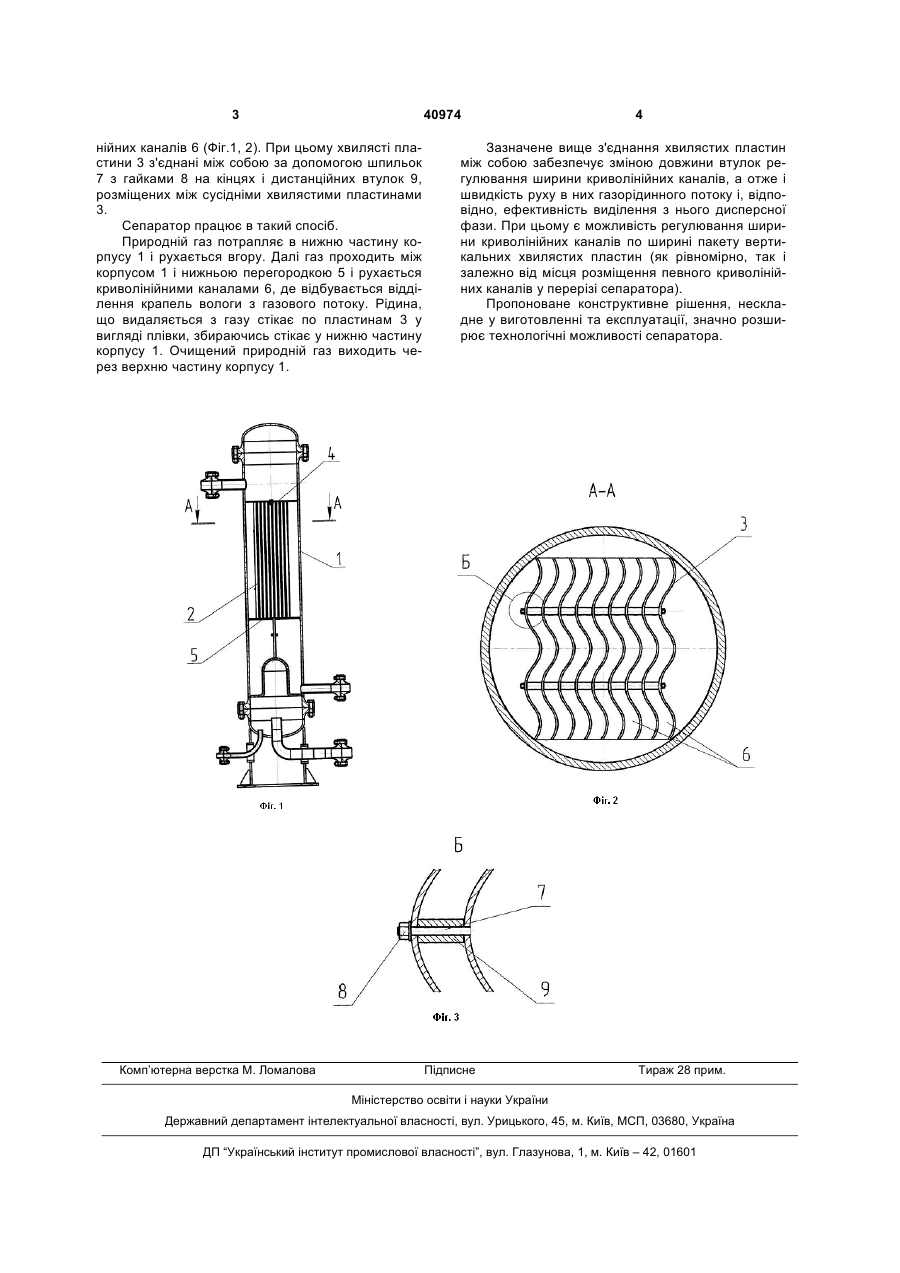

Інерційний сепаратор, що містить корпус, а також кільцевий пакет вертикально розташованих хвилястих пластин, розміщених між верхньою і нижньою перегородкою з утворенням криволінійних каналів, який відрізняється тим, що хвилясті пластини з'єднані між собою з можливістю регулювання відстані між сусідніми хвилястими пластинами. (19) (21) u200815005 (22) 25.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ЛОГІНОВА АННА В'ЯЧЕСЛАВІВНА, UA, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, UA, ПІВЕНЬ ОЛЕКСАНДР НАУМОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40974 нійних каналів 6 (Фіг.1, 2). При цьому хвилясті пластини 3 з'єднані між собою за допомогою шпильок 7 з гайками 8 на кінцях і дистанційних втулок 9, розміщених між сусідніми хвилястими пластинами 3. Сепаратор працює в такий спосіб. Природній газ потрапляє в нижню частину корпусу 1 і рухається вгору. Далі газ проходить між корпусом 1 і нижньою перегородкою 5 і рухається криволінійними каналами 6, де відбувається відділення крапель вологи з газового потоку. Рідина, що видаляється з газу стікає по пластинам 3 у вигляді плівки, збираючись стікає у нижню частину корпусу 1. Очищений природній газ виходить через верхню частину корпусу 1. Комп’ютерна верстка М. Ломалова 4 Зазначене вище з'єднання хвилястих пластин між собою забезпечує зміною довжини втулок регулювання ширини криволінійних каналів, а отже і швидкість руху в них газорідинного потоку і, відповідно, ефективність виділення з нього дисперсної фази. При цьому є можливість регулювання ширини криволінійних каналів по ширині пакету вертикальних хвилястих пластин (як рівномірно, так і залежно від місця розміщення певного криволінійних каналів у перерізі сепаратора). Пропоноване конструктивне рішення, нескладне у виготовленні та експлуатації, значно розширює технологічні можливості сепаратора. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInertial separator
Автори англійськоюLohinova Anna Viacheslavivna, Mikulionok Ihor Olehovych, Piven Oleksandr Naumovych
Назва патенту російськоюИнерционный сепаратор
Автори російськоюЛогинова Анна Вячеславовна, Микуленок Игорь Олегович, Пивень Александр Наумович
МПК / Мітки
МПК: B01D 45/04
Мітки: інерційний, сепаратор
