Штамп для виготовлення порожнин в заготовках з важкодеформівних матеріалів

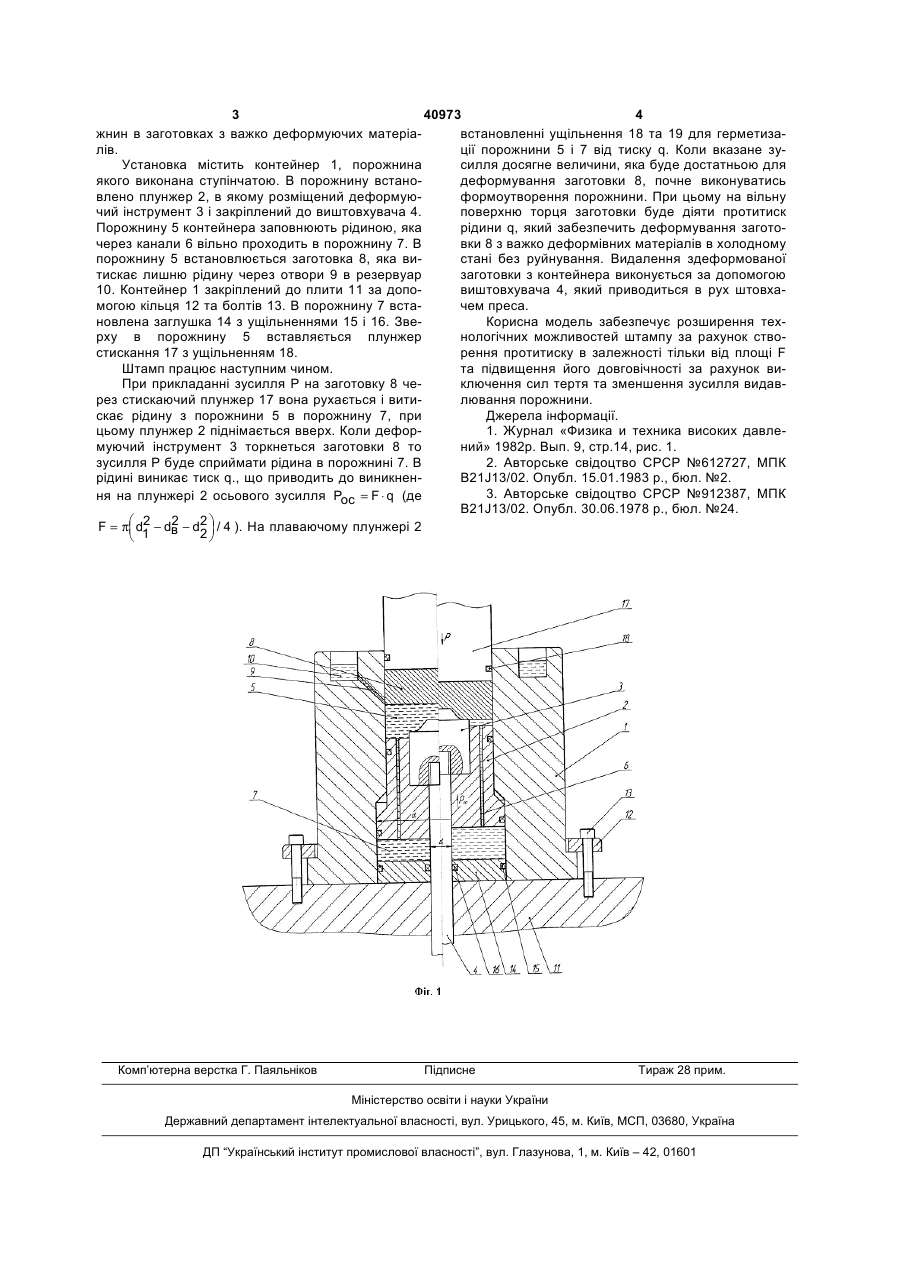

Штамп для виготовлення порожнин в заготовках з важкодеформівних матеріалів, що містить контейнер та плунжер стискання, що утворюють камеру високого тиску, ущільнення, плаваючий робочий плунжер з каналами, що сполучають його з камерою високого тиску, виштовхувач, що жорстко зв'язаний з деформуючим інструментом, та запресовану заглушку в дно камери високого тиску, який відрізняється тим, що камера високого тиску та плунжер виконані ступінчатими і деформуючий інструмент встановлений в ступені меншого діаметра. (19) (21) u200814989 (22) 25.12.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) КАЛЮЖНИЙ ВОЛОДИМИР ЛЕОНІДОВИЧ, UA, КАЛЮЖНИЙ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, ПІМАНОВ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, UA, ПАЛЯНИЧКО ЄВГЕН МИКОЛАЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 40973 4 жнин в заготовках з важко деформуючих матеріавстановленні ущільнення 18 та 19 для герметизалів. ції порожнини 5 і 7 від тиску q. Коли вказане зуУстановка містить контейнер 1, порожнина силля досягне величини, яка буде достатньою для якого виконана ступінчатою. В порожнину встанодеформування заготовки 8, почне виконуватись влено плунжер 2, в якому розміщений деформуюформоутворення порожнини. При цьому на вільну чий інструмент 3 і закріплений до виштовхувача 4. поверхню торця заготовки буде діяти протитиск Порожнину 5 контейнера заповнюють рідиною, яка рідини q, який забезпечить деформування заготочерез канали 6 вільно проходить в порожнину 7. В вки 8 з важко деформівних матеріалів в холодному порожнину 5 встановлюється заготовка 8, яка вистані без руйнування. Видалення здеформованої тискає лишню рідину через отвори 9 в резервуар заготовки з контейнера виконується за допомогою 10. Контейнер 1 закріплений до плити 11 за доповиштовхувача 4, який приводиться в рух штовхамогою кільця 12 та болтів 13. В порожнину 7 встачем преса. новлена заглушка 14 з ущільненнями 15 і 16. ЗвеКорисна модель забезпечує розширення техрху в порожнину 5 вставляється плунжер нологічних можливостей штампу за рахунок ствостискання 17 з ущільненням 18. рення протитиску в залежності тільки від площі F Штамп працює наступним чином. та підвищення його довговічності за рахунок виПри прикладанні зусилля Р на заготовку 8 чеключення сил тертя та зменшення зусилля видавлювання порожнини. рез стискаючий плунжер 17 вона рухається і витиДжерела інформації. скає рідину з порожнини 5 в порожнину 7, при цьому плунжер 2 піднімається вверх. Коли дефор1. Журнал «Физика и техника високих давлемуючий інструмент 3 торкнеться заготовки 8 то ний» 1982р. Вып. 9, стр.14, рис. 1. зусилля Р буде сприймати рідина в порожнині 7. В 2. Авторське свідоцтво СРСР №612727, МПК рідині виникає тиск q., що приводить до виникненB21J13/02. Опубл. 15.01.1983 р., бюл. №2. 3. Авторське свідоцтво СРСР №912387, МПК ня на плунжері 2 осьового зусилля Pос = F ⋅ q (де B21J13/02. Опубл. 30.06.1978 р., бюл. №24. 2 F = π⎛ d2 − dв − d2 ⎞ / 4 ). На плаваючому плунжері 2 ⎜ 1 2⎟ ⎝ ⎠ Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
