Пристрій для зниження напруги
Номер патенту: 41026
Опубліковано: 27.04.2009
Автори: Ленчін Віталій Миколайович, Ілюнін Олег Олегович, Якубовський Станіслав Геннадійович
Формула / Реферат
Пристрій для зниження напруги, що містить замкнутий магнітопровід, на якому розміщені дві обмотки з кількістю витків w1 і w2, який відрізняється тим, що обмотки об'єднані у одну обмотку, яка споживає електричну енергію у 220 В, і мають спільну точку підключення, яка визначається місцем зістикування витків кожної обмотки w1 і w2, обмотка, що має кількість витків w2, зв'язана з споживачем, при цьому кількість витків обмотки, що дорівнює w1, розраховують на напругу, яка дорівнює 10 % від напруги мережі, а кількість витків обмотки, що дорівнює w2, розраховують на напругу, яка дорівнює 90 % від напруги мережі.
Текст

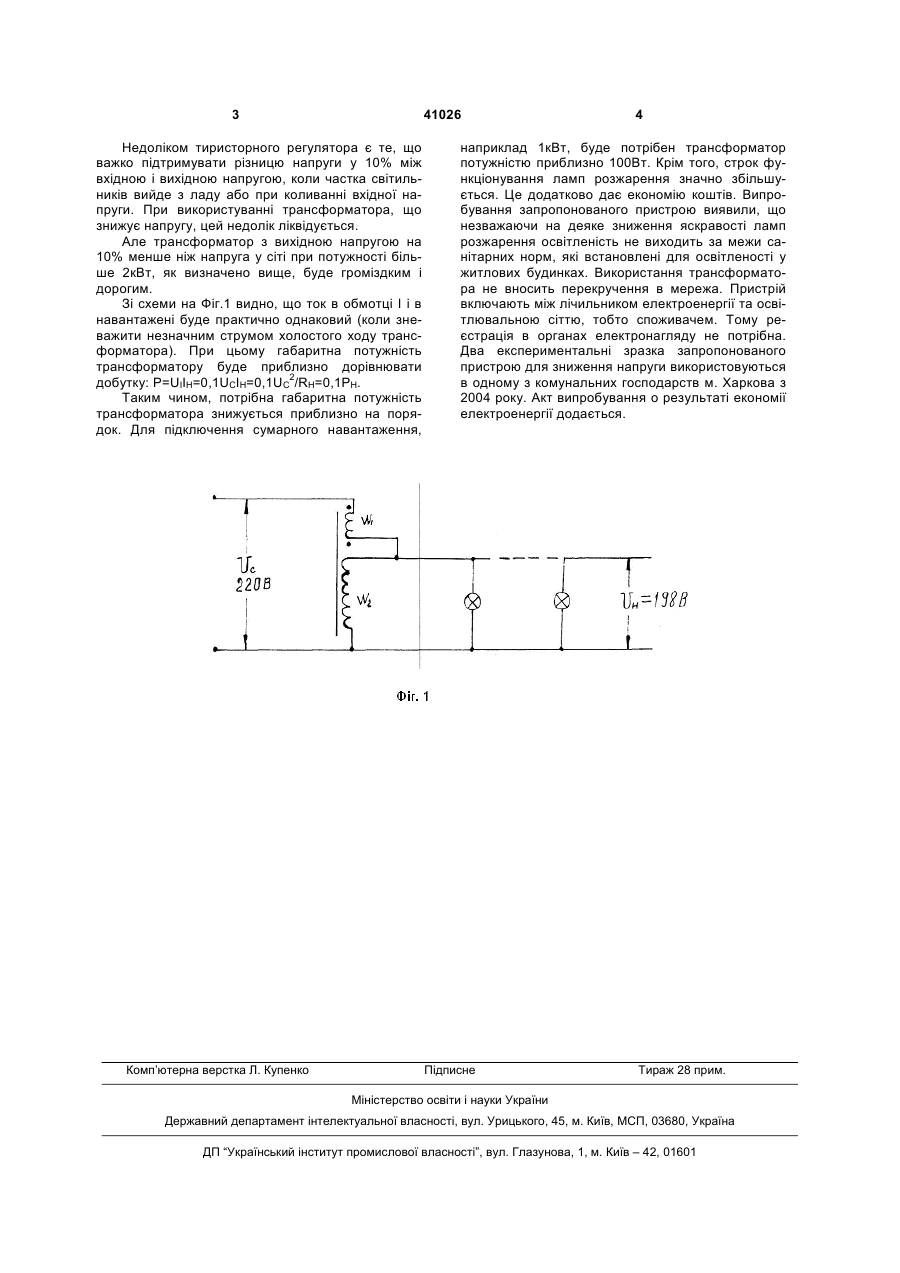

Пристрій для зниження напруги, що містить замкнутий магнітопровід, на якому розміщені дві 3 41026 Недоліком тиристорного регулятора є те, що важко підтримувати різницю напруги у 10% між вхідною і вихідною напругою, коли частка світильників вийде з ладу або при коливанні вхідної напруги. При використуванні трансформатора, що знижує напругу, цей недолік ліквідується. Але трансформатор з вихідною напругою на 10% менше ніж напруга у сіті при потужності більше 2кВт, як визначено вище, буде громіздким і дорогим. Зі схеми на Фіг.1 видно, що ток в обмотці І і в навантажені буде практично однаковий (коли зневажити незначним струмом холостого ходу трансформатора). При цьому габаритна потужність трансформатору буде приблизно дорівнювати добутку: Р=UIIН=0,1UСІН=0,1UC2/RH=0,1РН. Таким чином, потрібна габаритна потужність трансформатора знижується приблизно на порядок. Для підключення сумарного навантаження, Комп’ютерна верстка Л. Купенко 4 наприклад 1кВт, буде потрібен трансформатор потужністю приблизно 100Вт. Крім того, строк функціонування ламп розжарення значно збільшується. Це додатково дає економію коштів. Випробування запропонованого пристрою виявили, що незважаючи на деяке зниження яскравості ламп розжарення освітленість не виходить за межи санітарних норм, які встановлені для освітленості у житлових будинках. Використання трансформатора не вносить перекручення в мережа. Пристрій включають між лічильником електроенергії та освітлювальною сіттю, тобто споживачем. Тому реєстрація в органах електронагляду не потрібна. Два експериментальні зразка запропонованого пристрою для зниження напруги використовуються в одному з комунальних господарств м. Харкова з 2004 року. Акт випробування о результаті економії електроенергії додається. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVoltage reduction device
Автори англійськоюYakubovskyi Stanislav Hennadiovych, Lenchin Vitalii Mykhailovych, Iliunin Oleh Olehovych
Назва патенту російськоюУстройство для снижения напряжения
Автори російськоюЯкубовский Станислав Геннадиевич, Ленчин Виталий Николаевич, Илюнин Олег Олегович
МПК / Мітки
МПК: H02J 3/00
Мітки: пристрій, напруги, зниження
