Джерело низької напруги

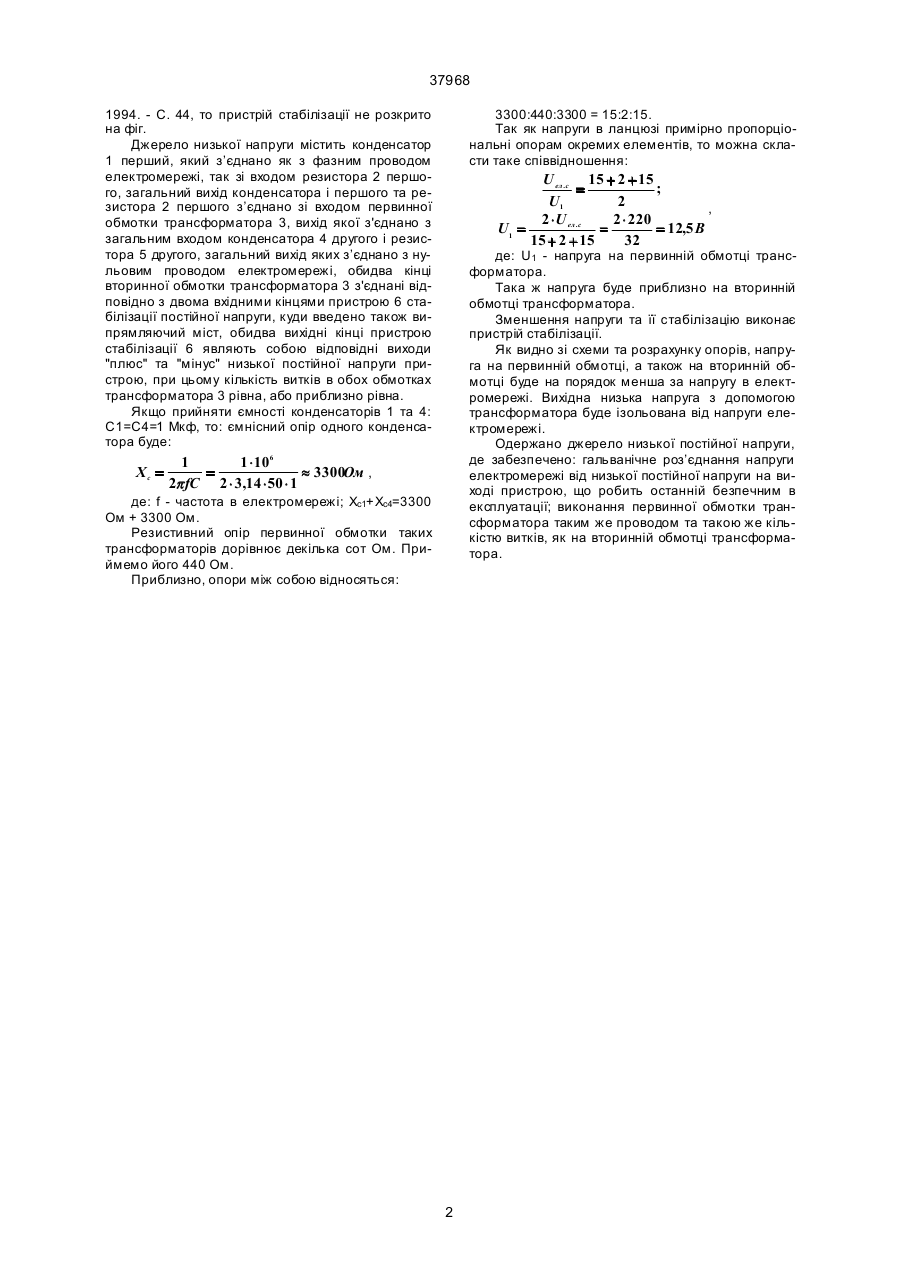

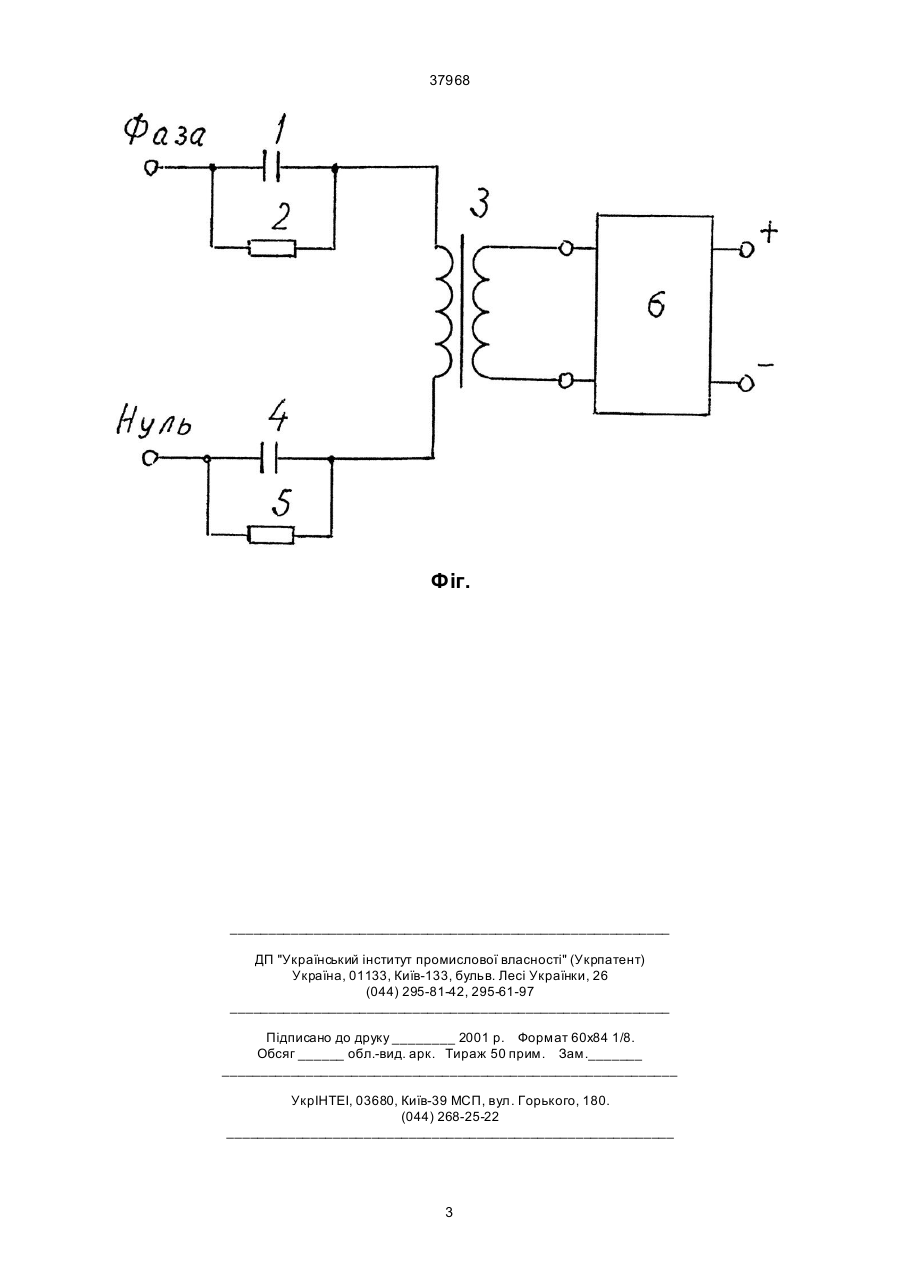

Джерело низької напруги, яке містить пристрій стабілізації та два однакові ланцюги, кожен з яких має паралельно з’єднані між собою конденсатор та резистор, яке відрізняється тим, що введено трансформатор з первинною та вторинною обмотками, причому вхід конденсатора першого з'єдна 37968 1994. - C. 44, то пристрій стабілізації не розкрито на фіг. Джерело низької напруги містить конденсатор 1 перший, який з’єднано як з фазним проводом електромережі, так зі входом резистора 2 першого, загальний вихід конденсатора і першого та резистора 2 першого з’єднано зі входом первинної обмотки трансформатора 3, вихід якої з'єднано з загальним входом конденсатора 4 другого і резистора 5 другого, загальний вихід яких з’єднано з нульовим проводом електромережі, обидва кінці вторинної обмотки трансформатора 3 з'єднані відповідно з двома вхідними кінцями пристрою 6 стабілізації постійної напруги, куди введено також випрямляючий міст, обидва вихідні кінці пристрою стабілізації 6 являють собою відповідні виходи "плюс" та "мінус" низької постійної напруги пристрою, при цьому кількість витків в обох обмотках трансформатора 3 рівна, або приблизно рівна. Якщо прийняти ємності конденсаторів 1 та 4: С1=С4=1 Мкф, то: ємнісний опір одного конденсатора буде: Xc = 3300:440:3300 = 15:2:15. Так як напруги в ланцюзі примірно пропорціональні опорам окремих елементів, то можна скласти таке співвідношення: U ел .с 15 + 2 + 15 = ; U1 2 , 2 × U ел .с 2 × 220 U1 = = = 12,5 В 15 + 2 + 15 32 де: U1 - напруга на первинній обмотці трансформатора. Така ж напруга буде приблизно на вторинній обмотці трансформатора. Зменшення напруги та її стабілізацію виконає пристрій стабілізації. Як видно зі схеми та розрахунку опорів, напруга на первинній обмотці, а також на вторинній обмотці буде на порядок менша за напругу в електромережі. Вихідна низька напруга з допомогою трансформатора буде ізольована від напруги електромережі. Одержано джерело низької постійної напруги, де забезпечено: гальванічне роз’єднання напруги електромережі від низької постійної напруги на виході пристрою, що робить останній безпечним в експлуатації; виконання первинної обмотки трансформатора таким же проводом та такою же кількістю витків, як на вторинній обмотці трансформатора. 1 1 × 106 = » 3300Ом , 2p fC 2 × 3,14 × 50 × 1 де: f - частота в електромережі; Хс1+Хс4=3300 Ом + 3300 Ом. Резистивний опір первинної обмотки таких трансформаторів дорівнює декілька сот Ом. Приймемо його 440 Ом. Приблизно, опори між собою відносяться: 2 37968 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
