Прес-форма для рівноканального кутового пресування

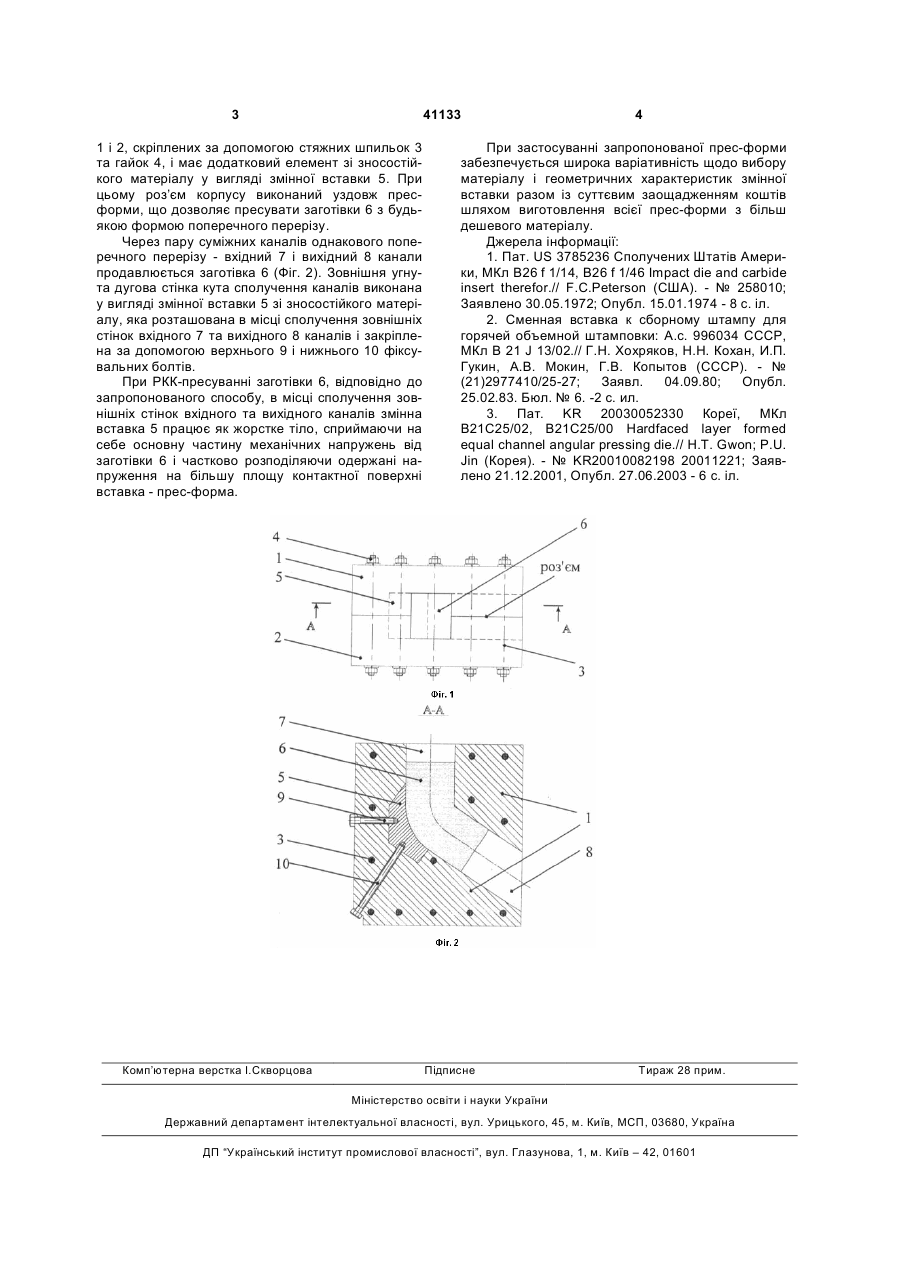

Прес-форма для рівноканального кутового пресування, яка містить роз'ємний корпус із парою суміжних каналів однакового поперечного перерізу з додатковим елементом зі зносостійкого матеріалу, яка відрізняється тим, що додатковий елемент зі зносостійкого матеріалу виконаний у вигляді змінної вставки, яка розташована в місці переходу суміжних каналів, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад шпильками. (19) (21) u200812901 (22) 05.11.2008 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ПЕРІГ ОЛЕКСАНДР ВІКТОРОВИЧ, UA, РОГАНОВ ЛЕВ ЛЕОНІДОВИЧ, UA, КОРОТКИЙ СЕРГІЙ ОЛЕКСАНДРОВИЧ, UA, КУТОВИЙ ЛЕОНІД ВОЛОДИМИРОВИЧ, UA, ПЕТРЕНКО ЯРОСЛАВ ВОЛОДИМИРОВИЧ, UA, ЛИТВИНОВ МАКСИМ ГЕННАДІЙОВИЧ, UA (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, UA 3 41133 1 і 2, скріплених за допомогою стяжних шпильок 3 та гайок 4, і має додатковий елемент зі зносостійкого матеріалу у вигляді змінної вставки 5. При цьому роз’єм корпусу виконаний уздовж пресформи, що дозволяє пресувати заготівки 6 з будьякою формою поперечного перерізу. Через пару суміжних каналів однакового поперечного перерізу - вхідний 7 і вихідний 8 канали продавлюється заготівка 6 (Фіг. 2). Зовнішня угнута дугова стінка кута сполучення каналів виконана у вигляді змінної вставки 5 зі зносостійкого матеріалу, яка розташована в місці сполучення зовнішніх стінок вхідного 7 та вихідного 8 каналів і закріплена за допомогою верхнього 9 і нижнього 10 фіксувальних болтів. При РКК-пресуванні заготівки 6, відповідно до запропонованого способу, в місці сполучення зовнішніх стінок вхідного та вихідного каналів змінна вставка 5 працює як жорстке тіло, сприймаючи на себе основну частину механічних напружень від заготівки 6 і частково розподіляючи одержані напруження на більшу площу контактної поверхні вставка - прес-форма. Комп’ютерна верстка І.Скворцова 4 При застосуванні запропонованої прес-форми забезпечується широка варіативність щодо вибору матеріалу і геометричних характеристик змінної вставки разом із суттєвим заощадженням коштів шляхом виготовлення всієї прес-форми з більш дешевого матеріалу. Джерела інформації: 1. Пат. US 3785236 Сполучених Штатів Америки, МКл В26 f 1/14, В26 f 1/46 Impact die and carbide insert therefor.// F.C.Peterson (США). - № 258010; Заявлено 30.05.1972; Опубл. 15.01.1974 - 8 с. іл. 2. Сменная вставка к сборному штампу для горячей объемной штамповки: А.с. 996034 СССР, МКл В 21 J 13/02.// Г.Н. Хохряков, Н.Н. Кохан, И.П. Гукин, А.В. Мокин, Г.В. Копытов (СССР). - № (21)2977410/25-27; Заявл. 04.09.80; Опубл. 25.02.83. Бюл. № 6. -2 с. ил. 3. Пат. KR 20030052330 Кореї, МКл В21С25/02, В21С25/00 Hardfaced layer formed equal channel angular pressing die.// H.T. Gwon; P.U. Jin (Корея). - № KR20010082198 20011221; Заявлено 21.12.2001, Опубл. 27.06.2003 - 6 с. іл. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
