Прес-форма для рівноканального кутового пресування

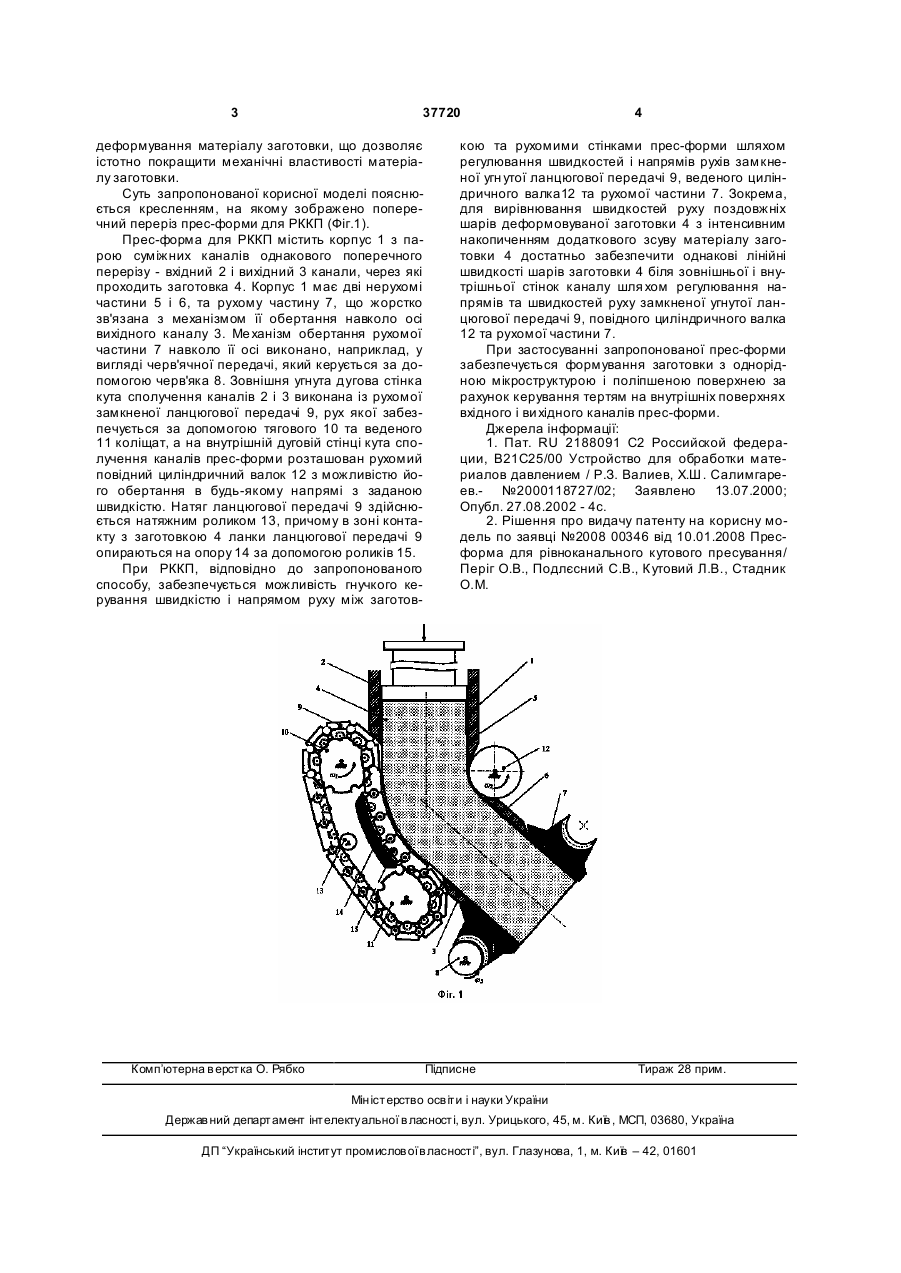

Прес-форма для рівноканального кутового пресування, що містить корпус з парою суміжних каналів однакового поперечного перерізу, одна із 3 37720 деформування матеріалу заготовки, що дозволяє істотно покращити механічні властивості матеріалу заготовки. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено поперечний переріз прес-форми для РККП (Фіг.1). Прес-форма для РККП містить корпус 1 з парою суміжних каналів однакового поперечного перерізу - вхідний 2 і вихідний 3 канали, через які проходить заготовка 4. Корпус 1 має дві нерухомі частини 5 і 6, та рухому частину 7, що жорстко зв'язана з механізмом її обертання навколо осі вихідного каналу 3. Ме ханізм обертання рухомої частини 7 навколо її осі виконано, наприклад, у вигляді черв'ячної передачі, який керується за допомогою черв'яка 8. Зовнішня угнута дугова стінка кута сполучення каналів 2 і 3 виконана із рухомої замкненої ланцюгової передачі 9, рух якої забезпечується за допомогою тягового 10 та веденого 11 коліщат, а на внутрішній дуговій стінці кута сполучення каналів прес-форми розташован рухомий повідний циліндричний валок 12 з можливістю його обертання в будь-якому напрямі з заданою швидкістю. Натяг ланцюгової передачі 9 здійснюється натяжним роликом 13, причому в зоні контакту з заготовкою 4 ланки ланцюгової передачі 9 опираються на опору 14 за допомогою роликів 15. При РККП, відповідно до запропонованого способу, забезпечується можливість гнучкого керування швидкістю і напрямом руху між заготов Комп’ютерна в ерстка О. Рябко 4 кою та рухомими стінками прес-форми шляхом регулювання швидкостей і напрямів рухів замкненої угн утої ланцюгової передачі 9, веденого циліндричного валка12 та рухомої частини 7. Зокрема, для вирівнювання швидкостей руху поздовжніх шарів деформовуваної заготовки 4 з інтенсивним накопиченням додаткового зсуву матеріалу заготовки 4 достатньо забезпечити однакові лінійні швидкості шарів заготовки 4 біля зовнішньої і внутрішньої стінок каналу шля хом регулювання напрямів та швидкостей руху замкненої угнутої ланцюгової передачі 9, повідного циліндричного валка 12 та рухомої частини 7. При застосуванні запропонованої прес-форми забезпечується формування заготовки з однорідною мікроструктурою і поліпшеною поверхнею за рахунок керування тертям на внутрішніх поверхнях вхідного і ви хідного каналів прес-форми. Джерела інформації: 1. Пат. RU 2188091 С2 Российской федерации, В21С25/00 Устройство для обработки материалов давлением / Р.З. Валиев, Х.Ш. Салимгареев.- №2000118727/02; Заявлено 13.07.2000; Опубл. 27.08.2002 - 4с. 2. Рішення про видачу патенту на корисну модель по заявці №2008 00346 від 10.01.2008 Пресформа для рівноканального кутового пресування/ Періг О.В., Подлєсний С.В., Кутовий Л.В., Стадник О.М. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
