Прес-форма для рівноканального кутового пресування

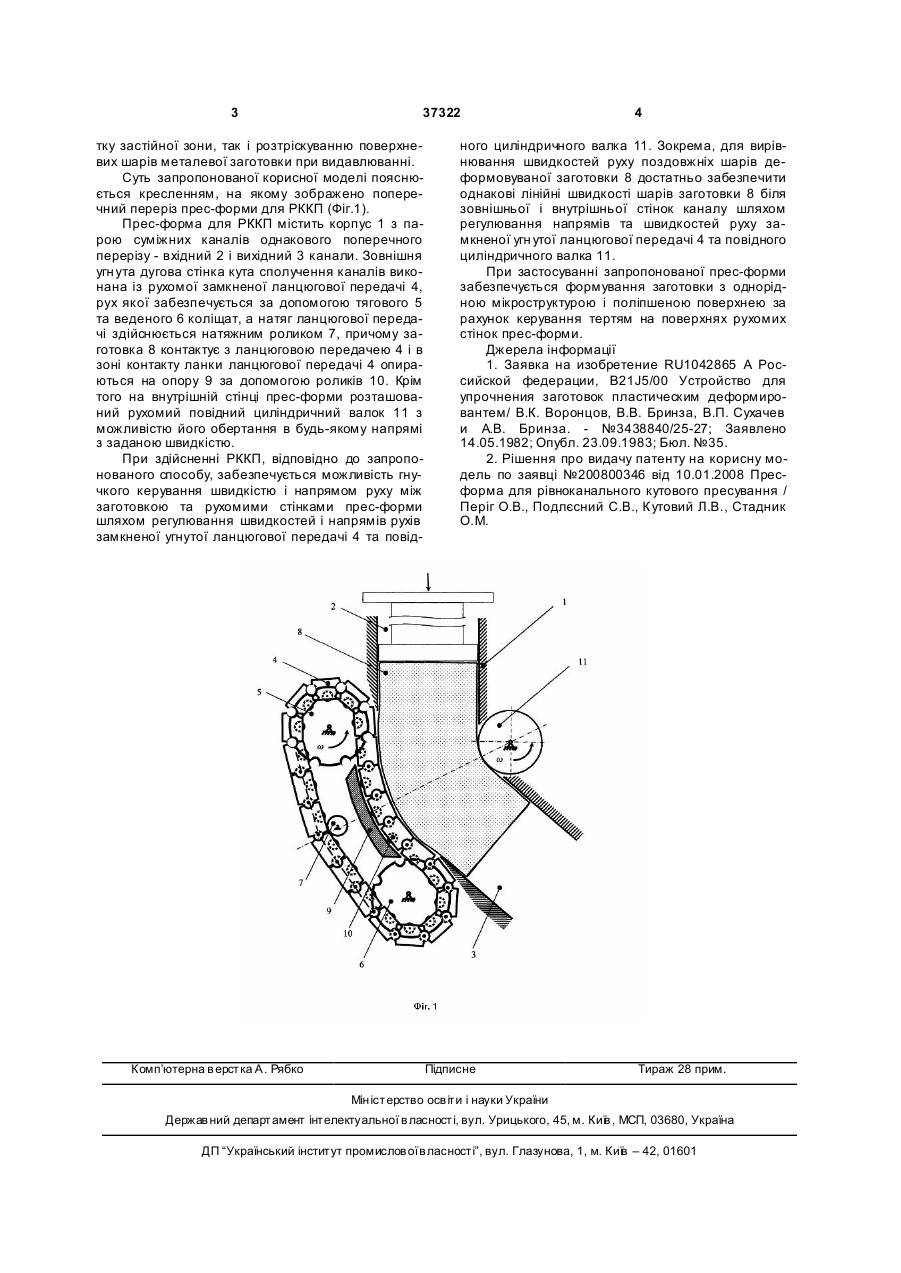

Прес-форма для рівноканального кутового пресування, яка містить корпус з парою суміжних каналів однакового поперечного перерізу, одна із стінок прес-форми виконана у вигляді замкненої угн утої ланцюгової передачі з можливістю переміщення, яка відрізняється тим, що вн утрішня стінка прес-форми виконана у вигляді рухомого повідного циліндричного валка з можливістю керування процесом тертя між заготовкою та рухомими стінками шляхом регулювання швидкостей і напрямів рухів замкненої угн утої ланцюгової передачі та повідного циліндричного валка. (19) (21) u200807469 (22) 30.05.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ПЕРІГ ОЛЕКСАНДР ВІКТОРОВИЧ, U A, ПОДЛЄСНИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, UA, КУТОВИЙ ЛЕОНІД ВОЛОДИ МИРОВИЧ, U A, СТАДНИК ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, НАЛИВАЙКО ЮРІЙ ВОЛОДИМИРОВИЧ, UA (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 37322 тку застійної зони, так і розтріскуванню поверхневих шарів металевої заготовки при видавлюванні. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено поперечний переріз прес-форми для РККП (Фіг.1). Прес-форма для РККП містить корпус 1 з парою суміжних каналів однакового поперечного перерізу - вхідний 2 і вихідний 3 канали. Зовнішня угн ута дугова стінка кута сполучення каналів виконана із рухомої замкненої ланцюгової передачі 4, рух якої забезпечується за допомогою тягового 5 та веденого 6 коліщат, а натяг ланцюгової передачі здійснюється натяжним роликом 7, причому заготовка 8 контактує з ланцюговою передачею 4 і в зоні контакту ланки ланцюгової передачі 4 опираються на опору 9 за допомогою роликів 10. Крім того на внутрішній стінці прес-форми розташований рухомий повідний циліндричний валок 11 з можливістю його обертання в будь-якому напрямі з заданою швидкістю. При здійсненні РККП, відповідно до запропонованого способу, забезпечується можливість гнучкого керування швидкістю і напрямом руху між заготовкою та рухомими стінками прес-форми шляхом регулювання швидкостей і напрямів рухів замкненої угнутої ланцюгової передачі 4 та повід Комп’ютерна в ерстка А. Рябко 4 ного циліндричного валка 11. Зокрема, для вирівнювання швидкостей руху поздовжніх шарів деформовуваної заготовки 8 достатньо забезпечити однакові лінійні швидкості шарів заготовки 8 біля зовнішньої і внутрішньої стінок каналу шляхом регулювання напрямів та швидкостей руху замкненої угн утої ланцюгової передачі 4 та повідного циліндричного валка 11. При застосуванні запропонованої прес-форми забезпечується формування заготовки з однорідною мікроструктурою і поліпшеною поверхнею за рахунок керування тертям на поверхнях рухомих стінок прес-форми. Джерела інформації 1. Заявка на изобретение RU1042865 А Российской федерации, B21J5/00 Устройство для упрочнения заготовок пластическим деформировантем/ В.К. Воронцов, В.В. Бринза, В.П. Сухачев и А.В. Бринза. - №3438840/25-27; Заявлено 14.05.1982; Опубл. 23.09.1983; Бюл. №35. 2. Рішення про видачу патенту на корисну модель по заявці №200800346 від 10.01.2008 Пресформа для рівноканального кутового пресування / Періг О.В., Подлєсний С.В., Кутовий Л.В., Стадник О.М. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
