Шнек малогабаритної бурової установки

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 41226

Опубліковано: 12.05.2009

Завантажити PDF файл.

Формула / Реферат

Шнек малогабаритної бурової установки, що містить вал з гвинтоподібними виступами у вигляді встановленої на його боковій поверхні по гвинтовій лінії смуги з кроком S, який відрізняється тим, що крок S дорівнює (0,75-0,85)Д, для бурової установки вертикального буріння, або S≥0,85Д, для установки похилого та горизонтального буріння, де Д - діаметр шнека.

Текст

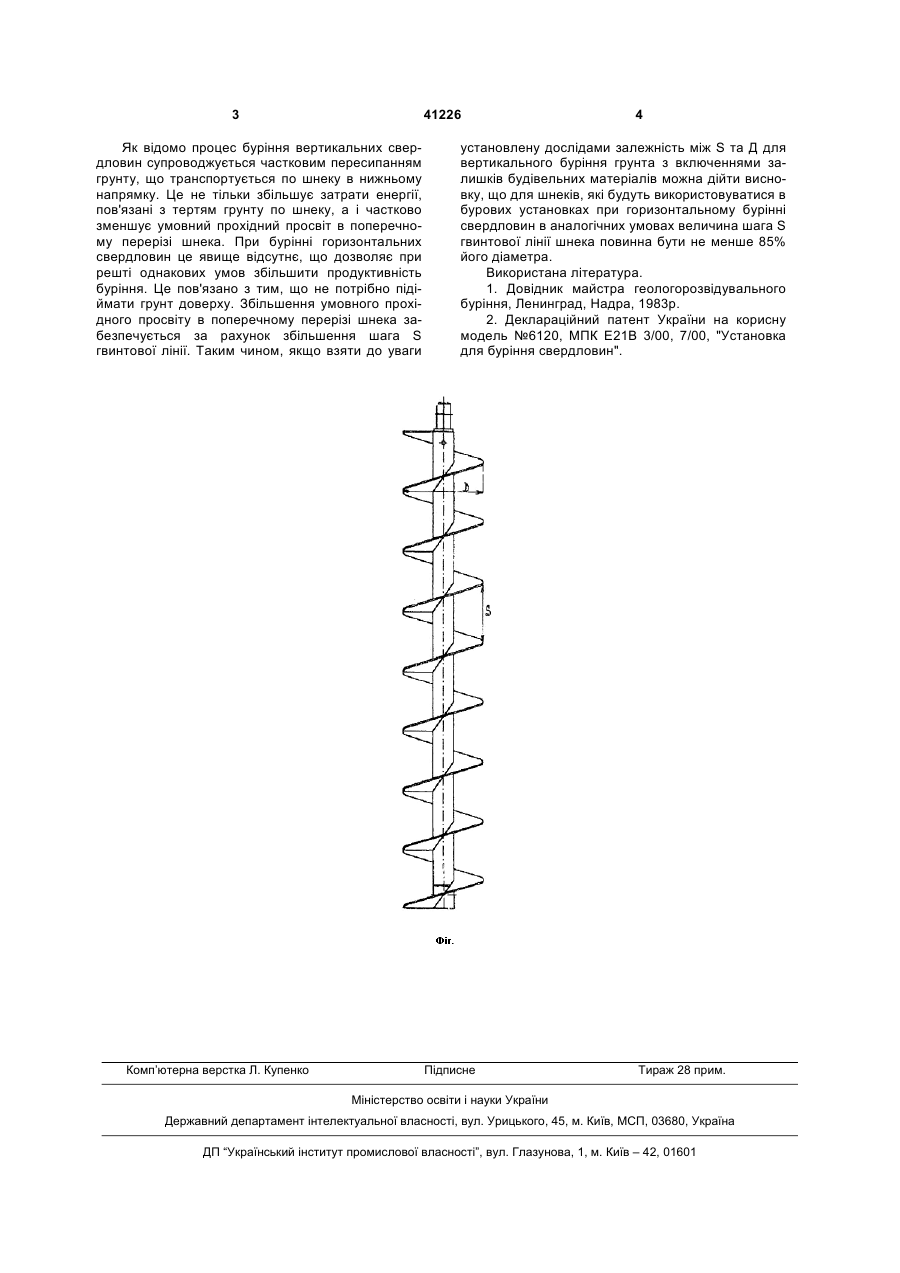

Шнек малогабаритної бурової установки, що містить вал з гвинтоподібними виступами у вигляді 3 41226 Як відомо процес буріння вертикальних свердловин супроводжується частковим пересипанням грунту, що транспортується по шнеку в нижньому напрямку. Це не тільки збільшує затрати енергії, пов'язані з тертям грунту по шнеку, а і частково зменшує умовний прохідний просвіт в поперечному перерізі шнека. При бурінні горизонтальних свердловин це явище відсутнє, що дозволяє при решті однакових умов збільшити продуктивність буріння. Це пов'язано з тим, що не потрібно підіймати грунт доверху. Збільшення умовного прохідного просвіту в поперечному перерізі шнека забезпечується за рахунок збільшення шага S гвинтової лінії. Таким чином, якщо взяти до уваги Комп’ютерна верстка Л. Купенко 4 установлену дослідами залежність між S та Д для вертикального буріння грунта з включеннями залишків будівельних матеріалів можна дійти висновку, що для шнеків, які будуть використовуватися в бурових установках при горизонтальному бурінні свердловин в аналогічних умовах величина шага S гвинтової лінії шнека повинна бути не менше 85% його діаметра. Використана література. 1. Довідник майстра геологорозвідувального буріння, Ленинград, Надра, 1983р. 2. Деклараційний патент України на корисну модель №6120, МПК Е21В 3/00, 7/00, "Установка для буріння свердловин". Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Screw of small-dimension drill unit

Автори англійською

Dikariev Andrii Roaldovych

Назва патенту російською

Шнек малогабаритной буровой установки

Автори російською

Дикарев Андрей Роальдович

МПК / Мітки

МПК: E21B 3/00, E21B 1/00

Мітки: шнек, установки, бурової, малогабаритної
