Пристрій для запису даних з цифрових каналів
Номер патенту: 41227
Опубліковано: 12.05.2009
Автори: Бутенко Віктор Миколайович, Шимченко Олександр Васильович
Формула / Реферат

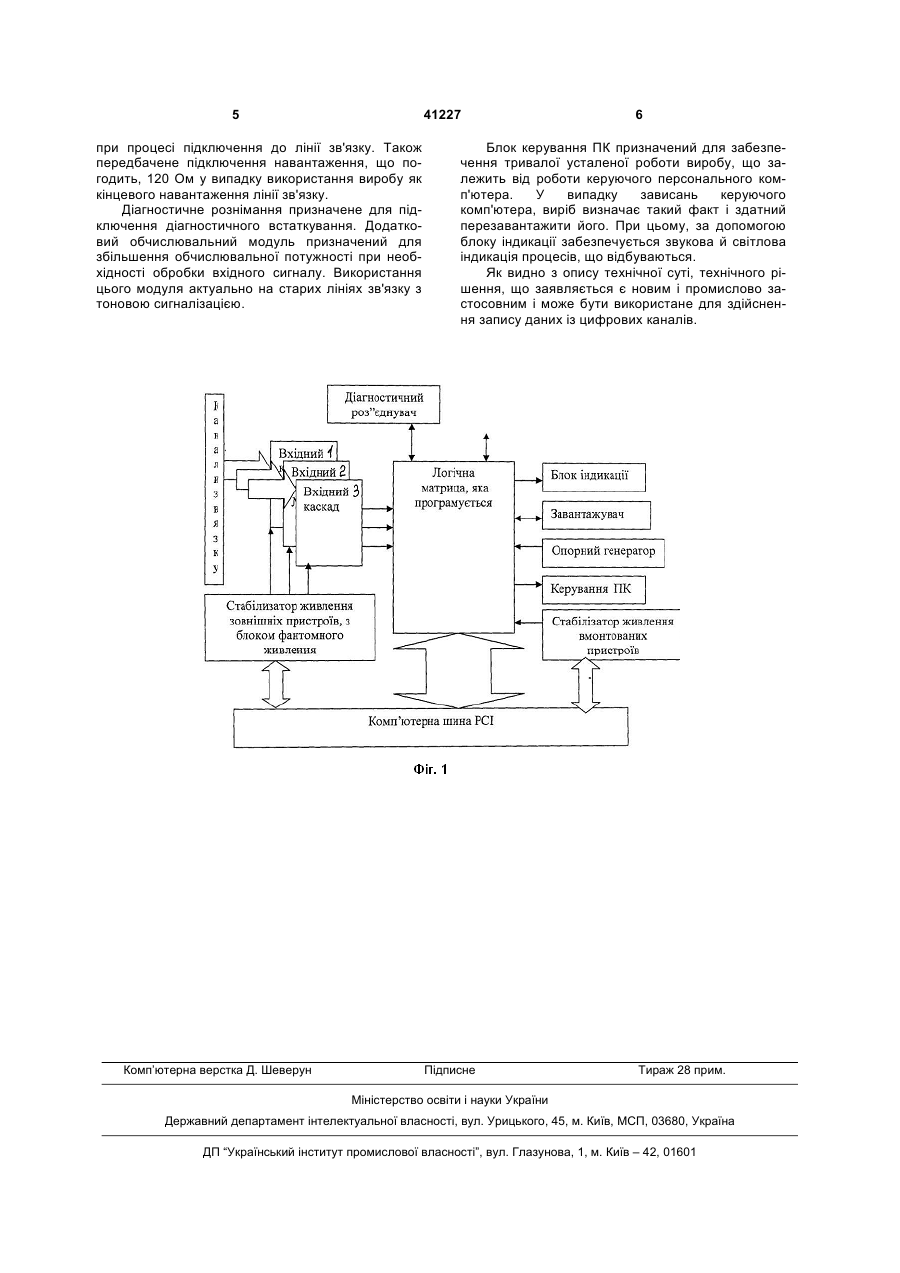

1. Пристрій для запису даних з цифрових каналів, який містить програмовану логічну матрицю, вхідний каскад (1), (2), (3), блок індикації, завантажник, опорний генератор, блок керування персональним комп'ютером, стабілізатор живлення убудованих і зовнішніх пристроїв, який відрізняється тим, що вхідний каскад (1), (2), (3) виконаний з використанням опторозв'язки та додатково містить високий активний вхідний опір.
2. Пристрій для запису даних з цифрових каналів за п. 1, який відрізняється тим, що програмована логічна матриця працює по мікропрограмі, закладеній розроблювачем, що завантажується завантажником, що контролює процес завантаження й забезпечує початкове тестування блоків виробу, причому роботу програмованої логічної матриці забезпечує стабілізатор живлення вбудованих пристроїв.
3. Пристрій для запису даних з цифрових каналів за п. 1, який відрізняється тим, що блок індикації виконаний з можливістю одержання інформації про процеси, які відбуваються в пристрої.
4. Пристрій для запису даних з цифрових каналів за п. 1, який відрізняється тим, що вхідний каскад (1), (2), (3) виконаний з можливістю підключення навантаження, що погодить, 120 Ом у випадку використання пристрою як кінцеве навантаження лінії зв'язку.
5. Пристрій для запису даних з цифрових каналів за п. 1, який відрізняється тим, що стабілізатор живлення зовнішніх пристроїв виконаний з можливістю підключення блока фантомного живлення.
Текст

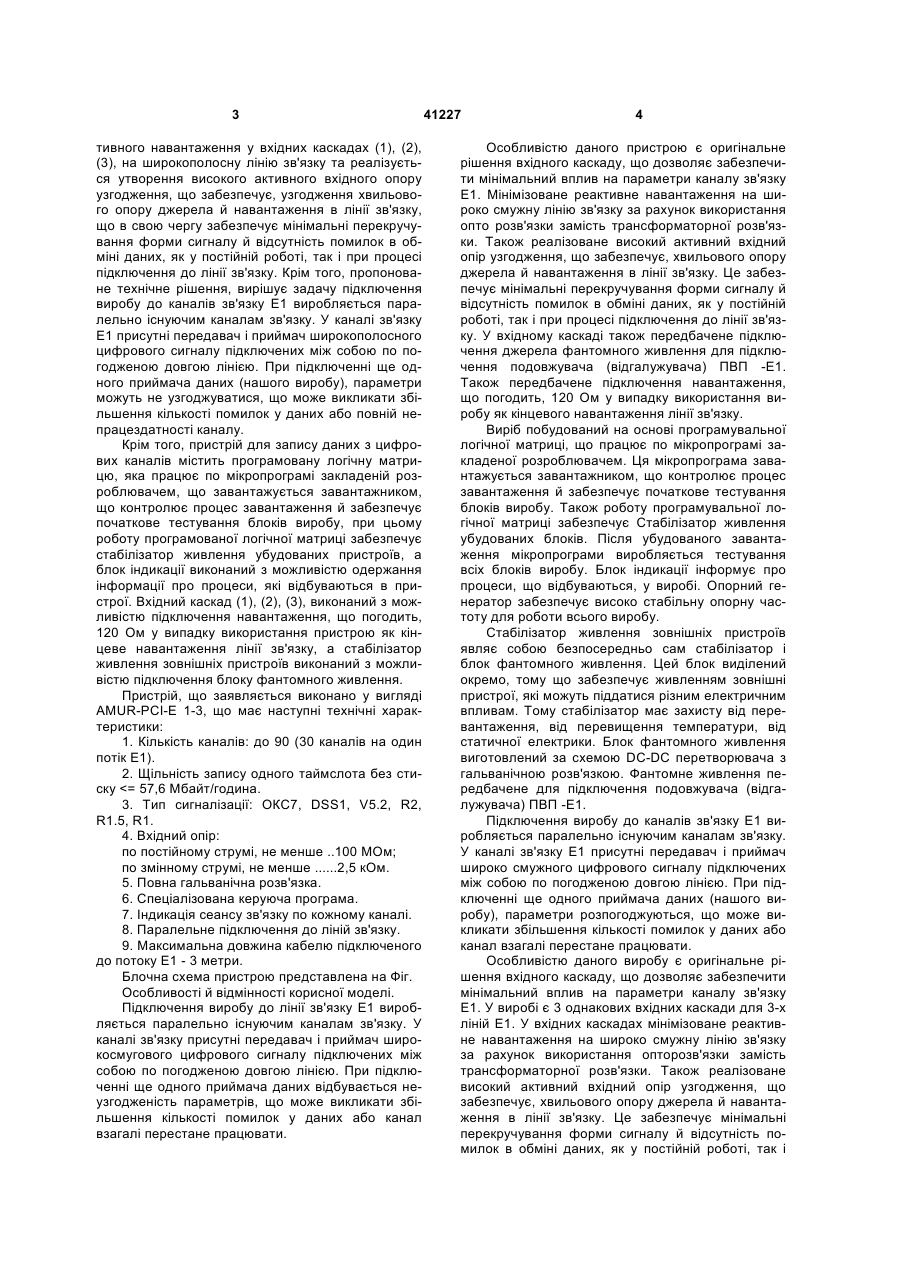

1. Пристрій для запису даних з цифрових каналів, який містить програмовану логічну матрицю, вхідний каскад (1), (2), (3), блок індикації, завантажник, опорний генератор, блок керування персональним комп'ютером, стабілізатор живлення убудованих і зовнішніх пристроїв, який відрізняється тим, що вхідний каскад (1), (2), (3) виконаний з використанням опторозв'язки та додатково містить високий активний вхідний опір. 2. Пристрій для запису даних з цифрових каналів за п. 1, який відрізняється тим, що програмована логічна матриця працює по мікропрограмі, закла U 1 3 тивного навантаження у вхідних каскадах (1), (2), (3), на широкополосну лінію зв'язку та реалізується утворення високого активного вхідного опору узгодження, що забезпечує, узгодження хвильового опору джерела й навантаження в лінії зв'язку, що в свою чергу забезпечує мінімальні перекручування форми сигналу й відсутність помилок в обміні даних, як у постійній роботі, так і при процесі підключення до лінії зв'язку. Крім того, пропоноване технічне рішення, вирішує задачу підключення виробу до каналів зв'язку Е1 виробляється паралельно існуючим каналам зв'язку. У каналі зв'язку Е1 присутні передавач і приймач широкополосного цифрового сигналу підключених між собою по погодженою довгою лінією. При підключенні ще одного приймача даних (нашого виробу), параметри можуть не узгоджуватися, що може викликати збільшення кількості помилок у даних або повній непрацездатності каналу. Крім того, пристрій для запису даних з цифрових каналів містить програмовану логічну матрицю, яка працює по мікропрограмі закладеній розроблювачем, що завантажується завантажником, що контролює процес завантаження й забезпечує початкове тестування блоків виробу, при цьому роботу програмованої логічної матриці забезпечує стабілізатор живлення убудованих пристроїв, а блок індикації виконаний з можливістю одержання інформації про процеси, які відбуваються в пристрої. Вхідний каскад (1), (2), (3), виконаний з можливістю підключення навантаження, що погодить, 120 Ом у випадку використання пристрою як кінцеве навантаження лінії зв'язку, а стабілізатор живлення зовнішніх пристроїв виконаний з можливістю підключення блоку фантомного живлення. Пристрій, що заявляється виконано у вигляді AMUR-PCI-E 1-3, що має наступні технічні характеристики: 1. Кількість каналів: до 90 (30 каналів на один потік Е1). 2. Щільність запису одного таймслота без стиску
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for data writing from digital channels
Автори англійськоюShymchenko Oleksandr Vasyliovych, Butenko Viktor Mykolaiovych
Назва патенту російськоюУстройство для записи данных из цифровых каналов
Автори російськоюШимченко Александр Васильевич, Бутенко Виктор Николаевич
