Зливо-наливний пристрій ємкості

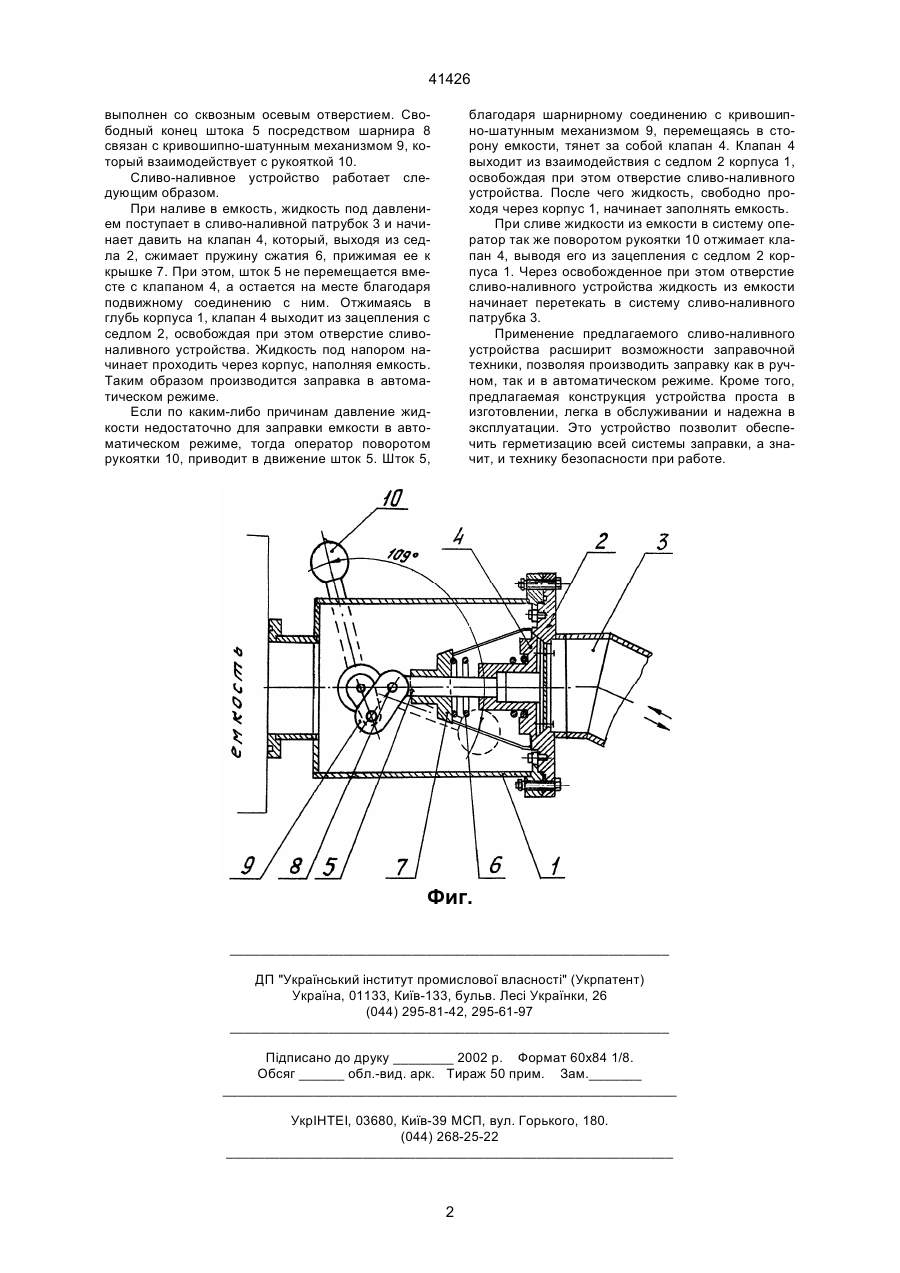

Сливо-наливное устройство емкости, содержащее жестко прикрепленный к емкости корпус с 41426 выполнен со сквозным осевым отверстием. Свободный конец штока 5 посредством шарнира 8 связан с кривошипно-шатунным механизмом 9, который взаимодействует с рукояткой 10. Сливо-наливное устройство работает следующим образом. При наливе в емкость, жидкость под давлением поступает в сливо-наливной патрубок 3 и начинает давить на клапан 4, который, выходя из седла 2, сжимает пружину сжатия 6, прижимая ее к крышке 7. При этом, шток 5 не перемещается вместе с клапаном 4, а остается на месте благодаря подвижному соединению с ним. Отжимаясь в глубь корпуса 1, клапан 4 выходит из зацепления с седлом 2, освобождая при этом отверстие сливоналивного устройства. Жидкость под напором начинает проходить через корпус, наполняя емкость. Таким образом производится заправка в автоматическом режиме. Если по каким-либо причинам давление жидкости недостаточно для заправки емкости в автоматическом режиме, тогда оператор поворотом рукоятки 10, приводит в движение шток 5. Шток 5, благодаря шарнирному соединению с кривошипно-шатунным механизмом 9, перемещаясь в сторону емкости, тянет за собой клапан 4. Клапан 4 выходит из взаимодействия с седлом 2 корпуса 1, освобождая при этом отверстие сливо-наливного устройства. После чего жидкость, свободно проходя через корпус 1, начинает заполнять емкость. При сливе жидкости из емкости в систему оператор так же поворотом рукоятки 10 отжимает клапан 4, выводя его из зацепления с седлом 2 корпуса 1. Через освобожденное при этом отверстие сливо-наливного устройства жидкость из емкости начинает перетекать в систему сливо-наливного патрубка 3. Применение предлагаемого сливо-наливного устройства расширит возможности заправочной техники, позволяя производить заправку как в ручном, так и в автоматическом режиме. Кроме того, предлагаемая конструкция устройства проста в изготовлении, легка в обслуживании и надежна в эксплуатации. Это устройство позволит обеспечить герметизацию всей системы заправки, а значит, и технику безопасности при работе. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
