Задавач рівня сигналізації

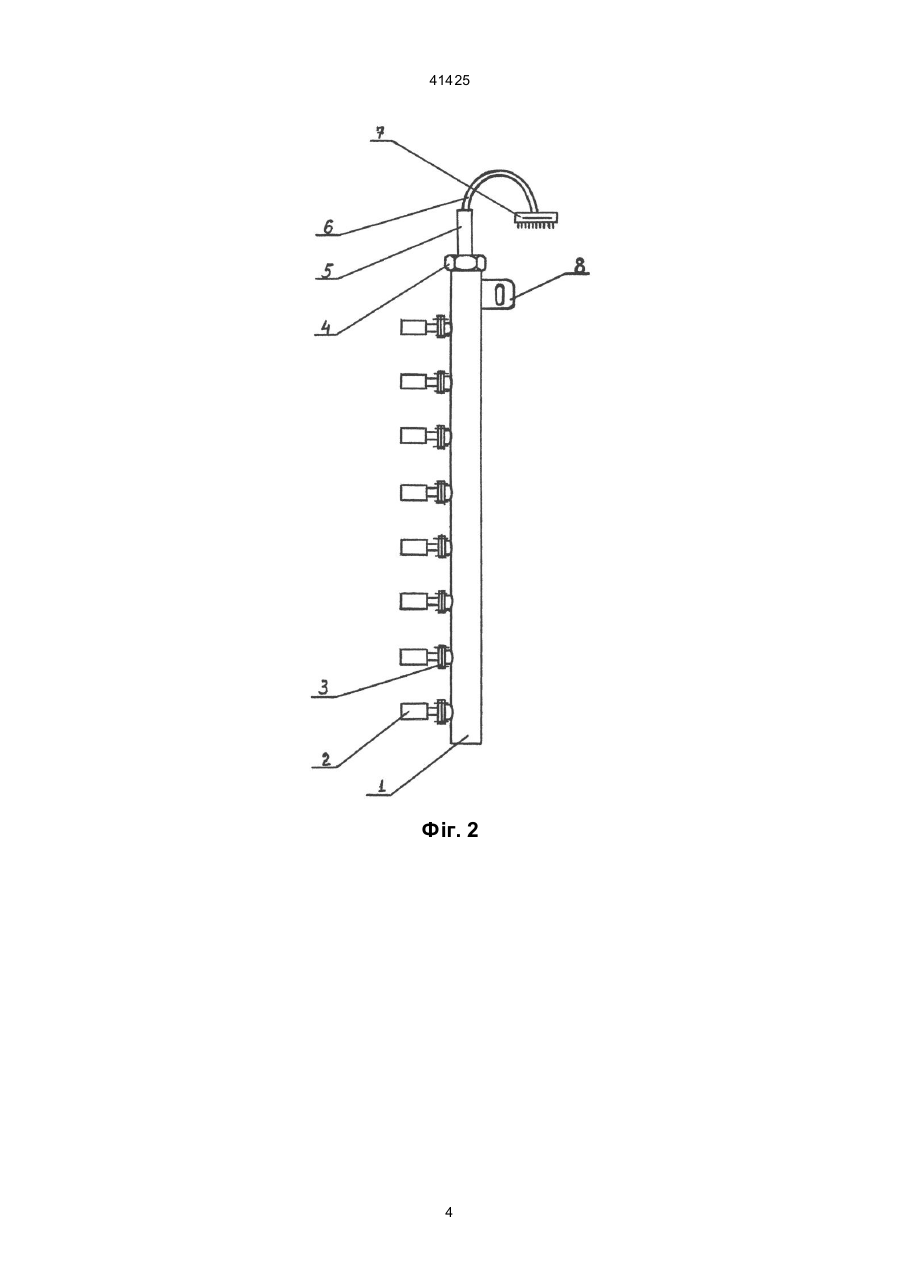

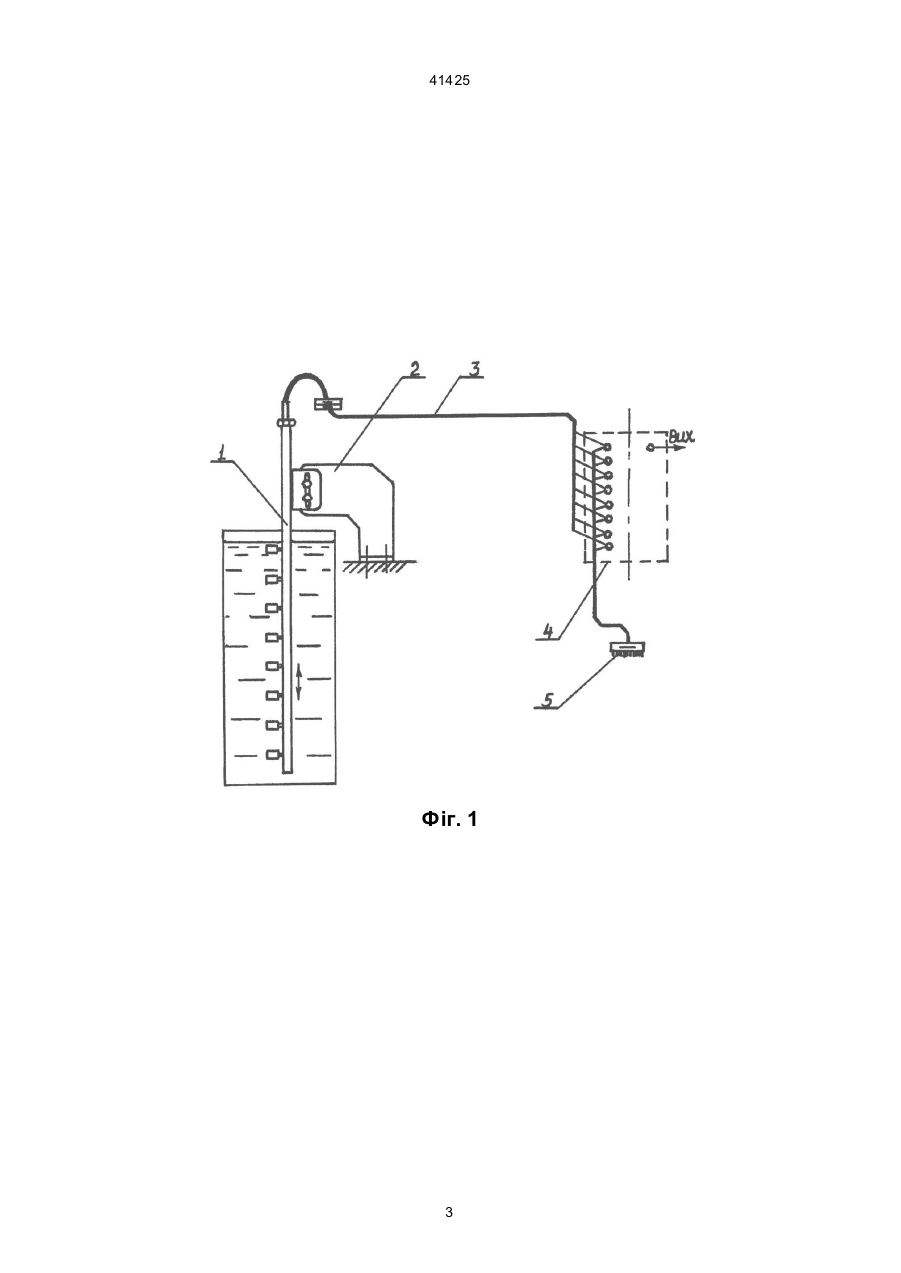

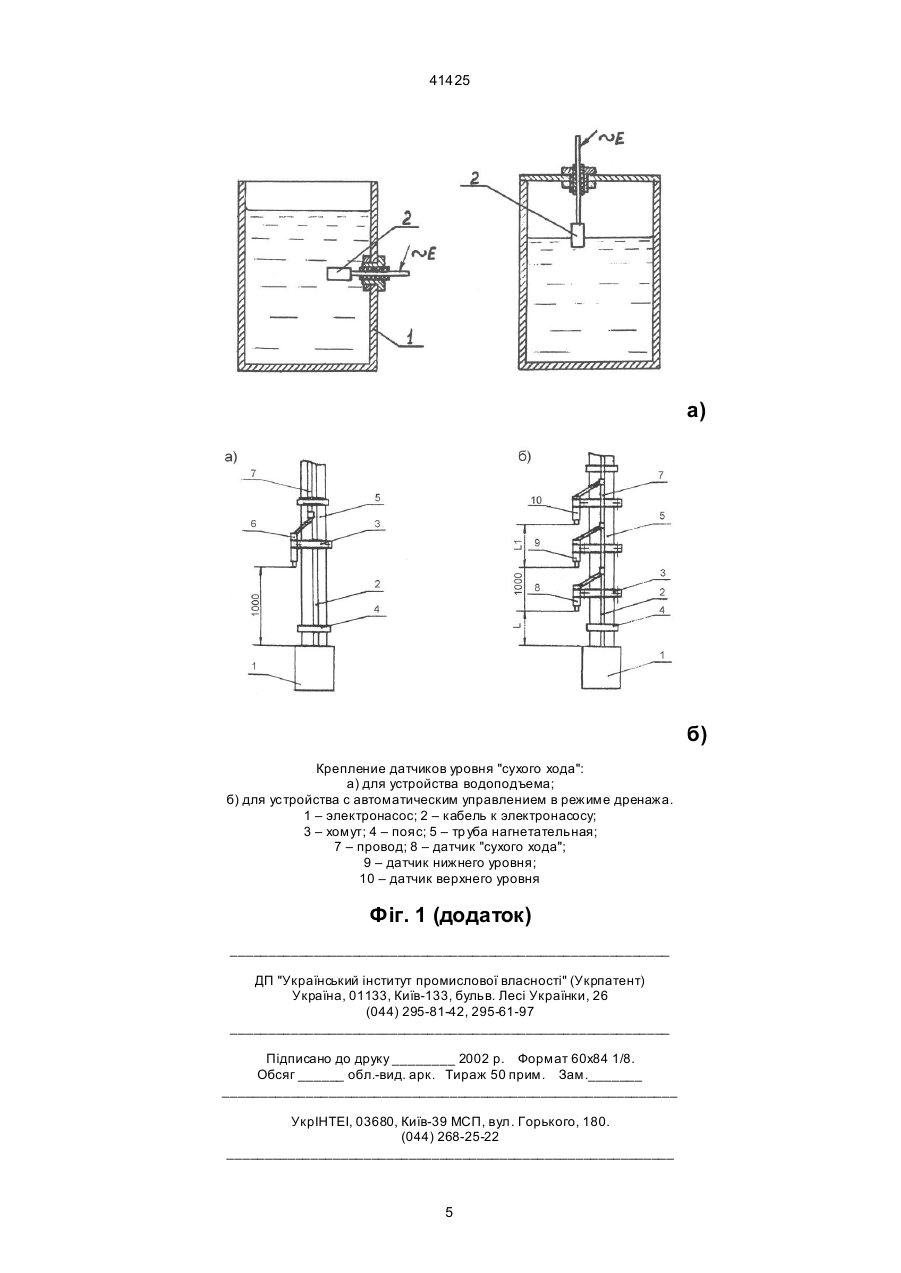

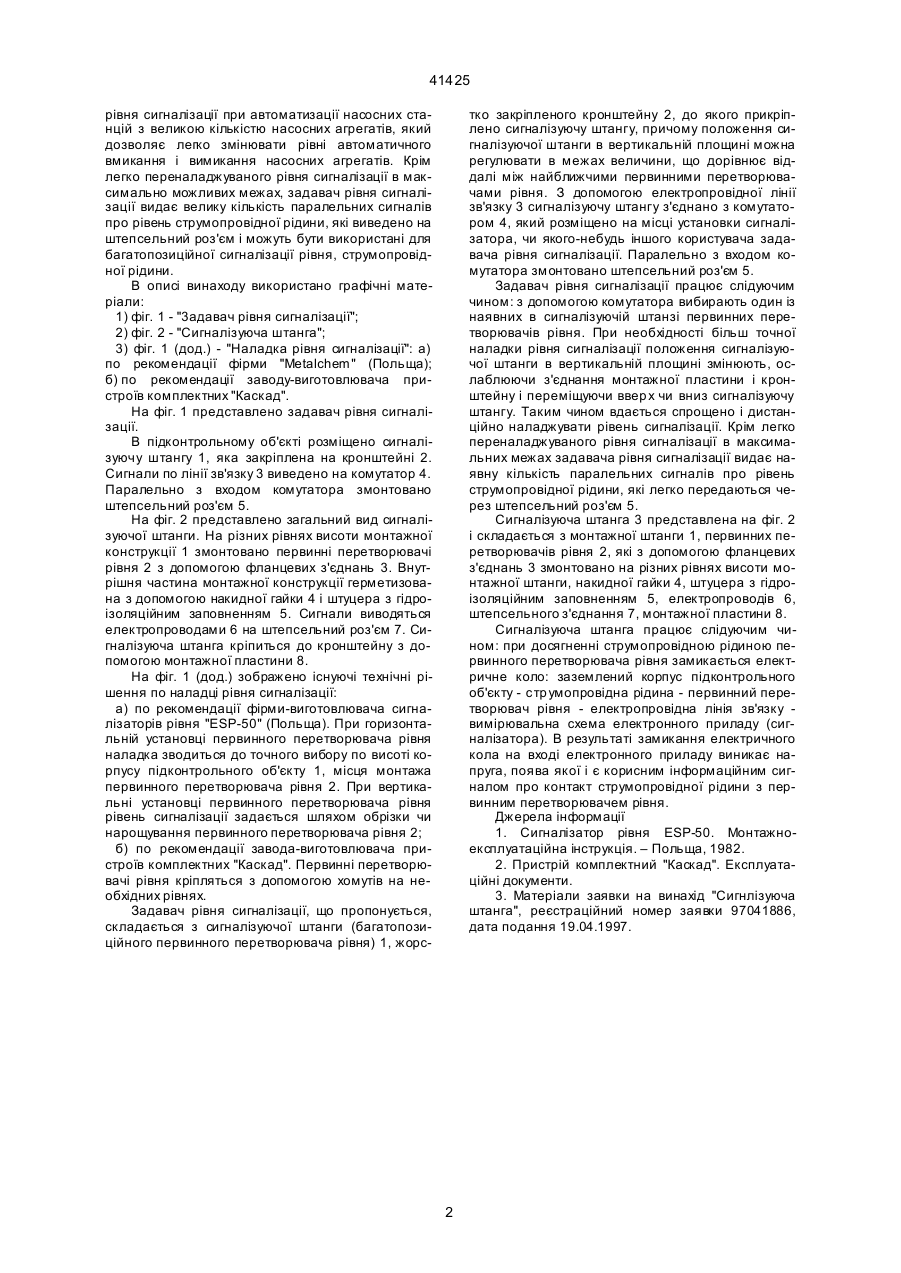

Задавач рівня сигналізації, який складається з сигналізуючої штанги (багатопозиційного первин 41425 рівня сигналізації при автоматизації насосних станцій з великою кількістю насосних агрегатів, який дозволяє легко змінювати рівні автоматичного вмикання і вимикання насосних агрегатів. Крім легко переналаджуваного рівня сигналізації в максимально можливих межах, задавач рівня сигналізації видає велику кількість паралельних сигналів про рівень струмопровідної рідини, які виведено на штепсельний роз'єм і можуть бути використані для багатопозиційної сигналізації рівня, струмопровідної рідини. В описі винаходу використано графічні матеріали: 1) фіг. 1 - "3адавач рівня сигналізації"; 2) фіг. 2 - "Сигналізуюча штанга"; 3) фіг. 1 (дод.) - "Наладка рівня сигналізації": а) по рекомендації фірми "Metalchem" (Польща); б) по рекомендації заводу-виготовлювача пристроїв комплектних "Каскад". На фіг. 1 представлено задавач рівня сигналізації. В підконтрольному об'єкті розміщено сигналізуючу штангу 1, яка закріплена на кронштейні 2. Сигнали по лінії зв'язку 3 виведено на комутатор 4. Паралельно з входом комутатора змонтовано штепсельний роз'єм 5. На фіг. 2 представлено загальний вид сигналізуючої штанги. На різних рівнях висоти монтажної конструкції 1 змонтовано первинні перетворювачі рівня 2 з допомогою фланцевих з'єднань 3. Внутрішня частина монтажної конструкції герметизована з допомогою накидної гайки 4 і штуцера з гідроізоляційним заповненням 5. Сигнали виводяться електропроводами 6 на штепсельний роз'єм 7. Сигналізуюча штанга кріпиться до кронштейну з допомогою монтажної пластини 8. На фіг. 1 (дод.) зображено існуючі технічні рішення по наладці рівня сигналізації: а) по рекомендації фірми-виготовлювача сигналізаторів рівня "ЕSР-50" (Польща). При горизонтальній установці первинного перетворювача рівня наладка зводиться до точного вибору по висоті корпусу підконтрольного об'єкту 1, місця монтажа первинного перетворювача рівня 2. При вертикальні установці первинного перетворювача рівня рівень сигналізації задається шляхом обрізки чи нарощування первинного перетворювача рівня 2; б) по рекомендації завода-виготовлювача пристроїв комплектних "Каскад". Первинні перетворювачі рівня кріпляться з допомогою хомутів на необхідних рівнях. Задавач рівня сигналізації, що пропонується, складається з сигналізуючої штанги (багатопозиційного первинного перетворювача рівня) 1, жорс тко закріпленого кронштейну 2, до якого прикріплено сигналізуючу штангу, причому положення сигналізуючої штанги в вертикальній площині можна регулювати в межах величини, що дорівнює віддалі між найближчими первинними перетворювачами рівня. З допомогою електропровідної лінії зв'язку 3 сигналізуючу штангу з'єднано з комутатором 4, який розміщено на місці установки сигналізатора, чи якого-небудь іншого користувача задавача рівня сигналізації. Паралельно з входом комутатора змонтовано штепсельний роз'єм 5. Задавач рівня сигналізації працює слідуючим чином: з допомогою комутатора вибирають один із наявних в сигналізуючій штанзі первинних перетворювачів рівня. При необхідності більш точної наладки рівня сигналізації положення сигналізуючої штанги в вертикальній площині змінюють, ослаблюючи з'єднання монтажної пластини і кронштейну і переміщуючи ввер х чи вниз сигналізуючу штангу. Таким чином вдається спрощено і дистанційно наладжувати рівень сигналізації. Крім легко переналаджуваного рівня сигналізації в максимальних межах задавача рівня сигналізації видає наявну кількість паралельних сигналів про рівень струмопровідної рідини, які легко передаються через штепсельний роз'єм 5. Сигналізуюча штанга 3 представлена на фіг. 2 і складається з монтажної штанги 1, первинних перетворювачів рівня 2, які з допомогою фланцевих з'єднань 3 змонтовано на різних рівнях висоти монтажної штанги, накидної гайки 4, штуцера з гідроізоляційним заповненням 5, електропроводів 6, штепсельного з'єднання 7, монтажної пластини 8. Сигналізуюча штанга працює слідуючим чином: при досягненні струмопровідною рідиною первинного перетворювача рівня замикається електричне коло: заземлений корпус підконтрольного об'єкту - стр умопровідна рідина - первинний перетворювач рівня - електропровідна лінія зв'язку вимірювальна схема електронного приладу (сигналізатора). В результаті замикання електричного кола на вході електронного приладу виникає напруга, поява якої і є корисним інформаційним сигналом про контакт струмопровідної рідини з первинним перетворювачем рівня.Джерела інформації 1. Сигналізатор рівня ESP-50. Монтажноексплуатаційна інструкція. – Польща, 1982. 2. Пристрій комплектний "Каскад". Eксплуатаційні документи. 3. Матеріали заявки на винахід "Сигнлізуюча штанга", реєстраційний номер заявки 97041886, дата подання 19.04.1997. 2 41425 Фіг. 1 3 41425 Фіг. 2 4 41425 а) б) Крепление датчиков уровня "сухого хода": а) для устройства водоподъема; б) для устройства с автоматическим управлением в режиме дренажа. 1 – электронасос; 2 – кабель к электронасосу; 3 – хомут; 4 – пояс; 5 – тр уба нагнетательная; 7 – провод; 8 – датчик "сухого хода"; 9 – датчик нижнего уровня; 10 – датчик верхнего уровня Фіг. 1 (додаток) __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
