Перетворювач енергії потоку в електричну

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 41461

Опубліковано: 25.05.2009

Завантажити PDF файл.

Формула / Реферат

Перетворювач енергії потоку в електричну, який містить статор з обмотками, ротор з полюсами, закріпленими на ободі робочого колеса та лопаті, який відрізняється тим, що полюси виконані на дискретних постійних магнітах з чергуванням полярності, обмотки статора розташовані на тороїдальному осерді, а лопаті до обода закріплені жорстко.

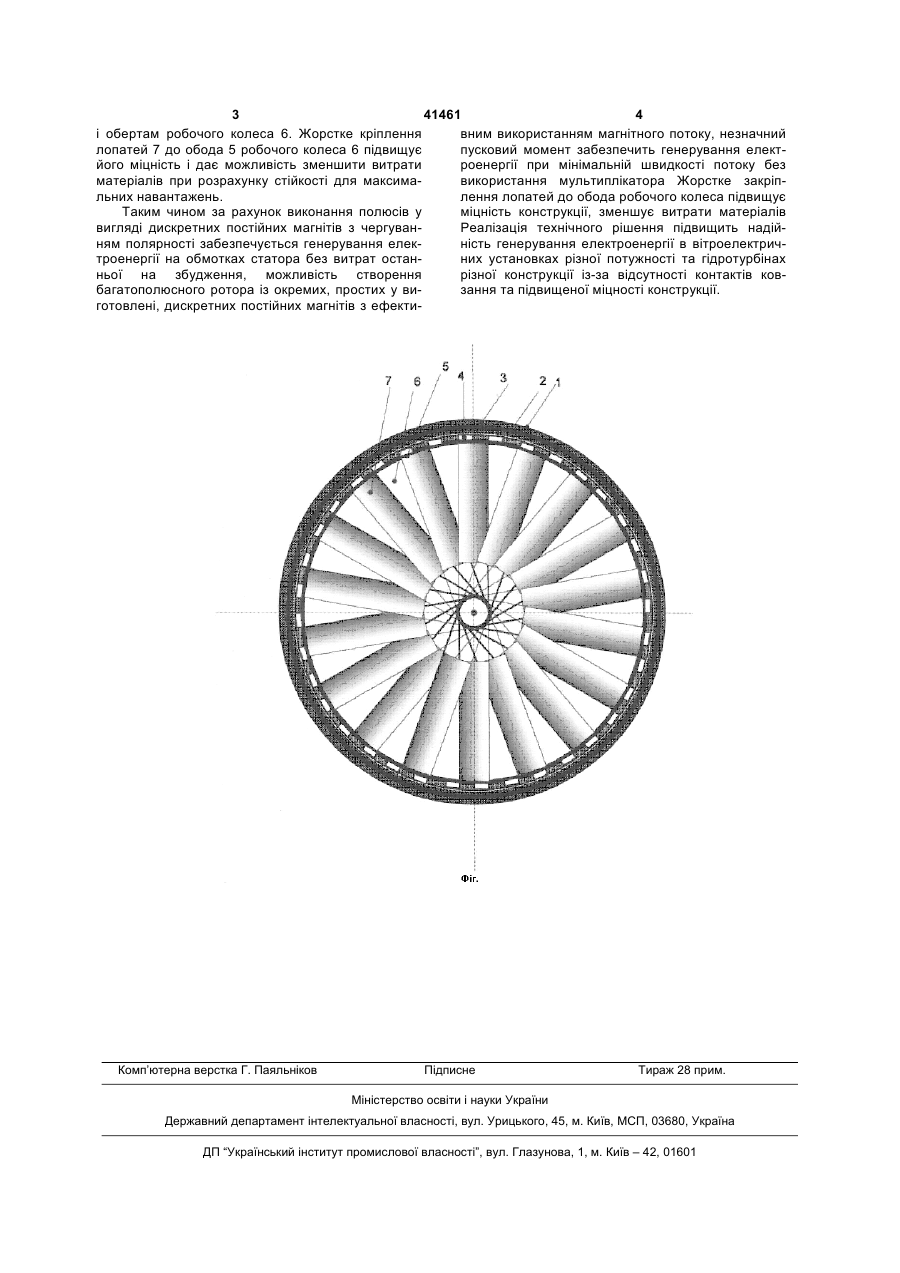

Текст

Перетворювач енергії потоку в електричну, який містить статор з обмотками, ротор з полюса 3 41461 4 і обертам робочого колеса 6. Жорстке кріплення вним використанням магнітного потоку, незначний лопатей 7 до обода 5 робочого колеса 6 підвищує пусковий момент забезпечить генерування електйого міцність і дає можливість зменшити витрати роенергії при мінімальній швидкості потоку без матеріалів при розрахунку стійкості для максимавикористання мультиплікатора Жорстке закріпльних навантажень. лення лопатей до обода робочого колеса підвищує Таким чином за рахунок виконання полюсів у міцність конструкції, зменшує витрати матеріалів вигляді дискретних постійних магнітів з чергуванРеалізація технічного рішення підвищить надійням полярності забезпечується генерування елекність генерування електроенергії в вітроелектричтроенергії на обмотках статора без витрат останних установках різної потужності та гідротурбінах ньої на збудження, можливість створення різної конструкції із-за відсутності контактів ковбагатополюсного ротора із окремих, простих у визання та підвищеної міцності конструкції. готовлені, дискретних постійних магнітів з ефекти Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Conventer of flow energy to electric energy

Автори англійською

Horeniuk Viktor Vasyliovych

Назва патенту російською

Преобразователь энергии потока в электрическую

Автори російською

Горенюк Виктор Васильевич

МПК / Мітки

МПК: F03D 1/06, F03D 3/04, F03B 3/02

Мітки: потоку, енергії, перетворювач, електричну

Код посилання

<a href="https://ua.patents.su/2-41461-peretvoryuvach-energi-potoku-v-elektrichnu.html" target="_blank" rel="follow" title="База патентів України">Перетворювач енергії потоку в електричну</a>
