Геліонагрівач для повітря та спосіб його роботи

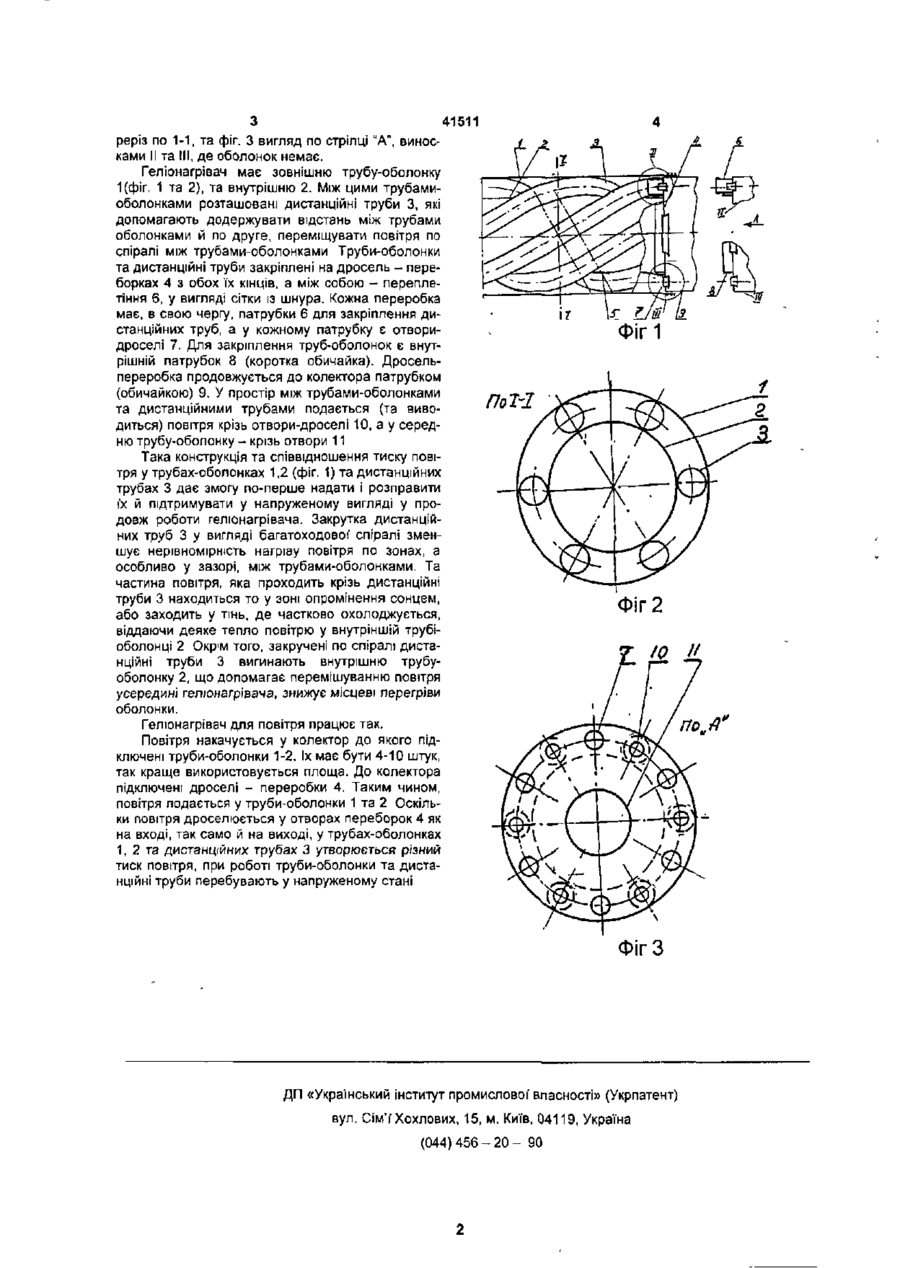

І. 1. Гепіонагрівач для повітря, в коаксіальних труб - оболонок з плівки, який відрізняється тим, що у зазорі між трубами - оболонками розташовані дистанційні труби меншого діаметру, причому ці труби закріплені по спіралі як багатозаходний гвинт. 2. Геліонагрівач по п 1 , який відрізняється тим, що на вході та виході труб - оболонок встановлені дроселі - переборки з отворами для внутрішньої труби - оболонки, для зазору між трубами - оболонками й для кожної дистанційної труби. 3. Геліонагрівач по п 1, який відрізняється тим, що положення дистанційних труб визначається сплетінням у вигляді сітки, яка розташована у зазорі між трубами - оболонками. II. 1. Спосіб роботи геліонагрівача для повітря, що включає підтримку у коаксіальних трубах оболонках та дистанційних трубах різного тиску повітря - меншого між трубами - оболонками і більшого у внутрішній оболонці, який відрізняється тим, що встановлюють максимальний тиск повітря у дистанційних трубах (100%), середній тиск (50 -т- 80%) у внутрішній трубі - оболонці, та ще менший тиск повітря (20 -т- 50%) у зазорі між трубами - оболонками. Винахід відноситься до області геліоенергетики і стосується нагріву повітря у геліонагрівачах виконаних у вигляді труб-оболонок із прозорої' плівки, які сполучені з колекторами. Відомі гелюнагрівачі для повітря, які мають дві коаксіальні труби-оболонки у які подається повітря. Відомий спосіб роботи геліонагрівача з коаксіальних труб-оболонок та підтримки у них різного тиску повітря - меншого між трубами, і більшого у внутрішній оболонці, що досягається завдяки застосуванню дроселя - додаткового опору течи повітря Як прототип устрою та способу узято а с. № 1020720 А Кл F 24 І 3/02 Достоґнством таких гелюнагрівачів є 'їх низька вартість, легкість монтажу, а що до способу - то труби-оболонки знаходяться у напруженому стані і певна відстань між зовнішньою та внутрішньою оболонками додержується. Вадою таких гелюнагрівачів є певні труднощі у додержанні рівномірної необхідної' відстані між коаксіальними оболонками - у випадку з прототипом. Внутрішня труба-оболонка лежить на нижній частині зовнішньої1 оболонки І може бути здвигнута у бік. У верхній частині між оболонками повітря перегріто В основу винаходу поставлена мета додержання відстані між двома коаксіальними оболонками, легкість монтажу та усунення надмірного нагріву повітря між трубами-оболонками з боку Сонця. Поставлена мета вирішується тим, що у геліонагрівачі для повітря, який має коаксіальні оболонки, між цими трубами-оболонками розташовані дистанційні труби меншого діаметру, при цьому ці труби закріплені по спіралі як багатозахідний гвинт, окрім того на вході та виході труб-оболонок встановлені дроселі-переробки з отворами для внутрішньої труби-оболонки, для зазору між трубами -оболонками та для кожної' дистанційної труби, окрім того положення дистанційних труб визначається переплетінням у вигляді сітки, яка розташована у зазорі між трубами-оболонками. Поставлена мета вирішується способом роботи геліонагрівача для повітря з коаксіальних трубоболонок та дистанційних труб, полягає у тому, що встановлюють найбільший тиск повітря у дистанційних трубах (-100%), середній тиск (60-80%) - у внутрішній трубі-оболонці, та ще менший тиск (20+80%) повітря у зазорі між трубами оболонками. Конструкція геліонагрівача пояснюється кресленням, де фіг. 1 вид збоку, фіг. 2 поперечний пе ю ш 41511 реріз по 1-1, та фіг. З вигляд по стрілці "А", виносками II та III, де оболонок немає. ГеліонагрІвач має зовнішню трубу-оболонку 1 (фіг. 1 та 2), та внутрішню 2. Між цими трубамиоболонками розташовані дистанційні труби 3, які допомагають додержувати відстань між трубами оболонками й по друге, переміщувати повітря по спіралі між трубами-оболонками Труби-оболонки та дистанційні труби закріплені на дросель - переборках 4 з обох їх кінців, а між собою - переплетіння 6, у вигляді сітки із шнура. Кожна переробка має, в свою чергу, патрубки 6 для закріплення дистанційних труб, а у кожному патрубку є отворидроселі 7. Для закріплення труб-оболонок є внутрішній патрубок 8 (коротка обичайка). Дросельпереробка продовжується до колектора патрубком (обичайкою) 9. У простір між трубами-оболонками та дистанційними трубами подається (та виводиться) повітря крізь отвори-дроселі 10, а у середню трубу-оболонку - крізь отвори 11 Така конструкція та співвідношення тиску повітря у трубах-оболонках 1,2 (фіг. 1) та дистанційних трубах 3 дає змогу по-перше надати і розправити їх й підтримувати у напруженому вигляді у продовж роботи гєлюнагрівача. Закрутка дистанційних труб 3 у вигляді багатоходової1 спіралі зменшує нерівномірність нагріву повітря по зонах, а особливо у зазорі, між трубами-оболонками. Та частина повітря, яка проходить крізь дистанційні труби 3 находиться то у зоні опромінення сонцем, або заходить у тінь, де частково охолоджується, віддаючи деяке тепло повітрю у внутріншій трубіоболонці 2 Окр'М того, закручені по спіралі дистанційні труби 3 вигинають внутрішню трубуоболонку 2, що допомагає перемішуванню повітря усередині гєлюнагрівача, знижує місцеві перегріви оболонки. Гелюнагрівач для повітря працює так. Повітря накачується у колектор до якого підключені труби-оболонки 1-2. їх має бути 4-10 штук, так краще використовується площа. До колектора підключені дроселі - переробки 4. Таким чином, повітря подається у труби-оболонки 1 та 2 Оскільки повітря дроселюється у отворах переборок 4 як на вході, так само й на виході, у трубах-оболонках 1, 2 та дистанційних трубах 3 утворюється різний тиск повітря, при роботі труби-оболонки та дистанційні труби перебувають у напруженому стані Поі-1 • Фіг З ДП «Український Інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90
