Спосіб ремонту трубопроводу

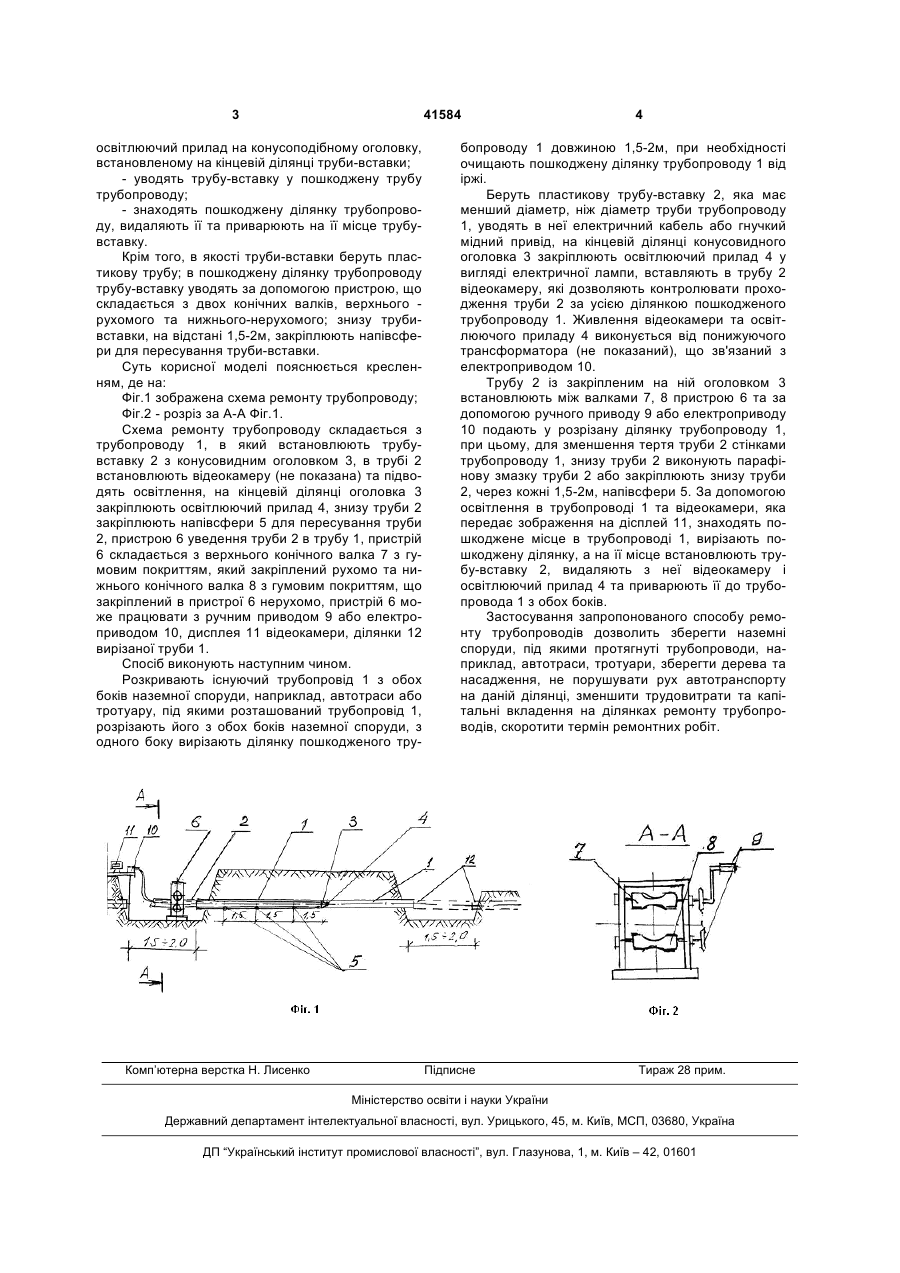

1. Спосіб ремонту трубопроводу шляхом локалізації ділянки трубопроводу, що видаляють, з наступним її вирізанням та заміною трубоювставкою, який відрізняється тим, що пошкоджену ділянку трубопроводу розрізають з обох боків наземної споруди, під якою розташований трубопровід, вирізають відрізок труби довжиною 1,5-2м, трубу-вставку беруть меншого діаметра, ніж діаметр пошкодженого трубопроводу, усередині труби-вставки встановлюють відеокамеру та підводять освітлення, закріплюючи освітлюючий прилад 3 41584 освітлюючий прилад на конусоподібному оголовку, встановленому на кінцевій ділянці труби-вставки; - уводять трубу-вставку у пошкоджену трубу трубопроводу; - знаходять пошкоджену ділянку трубопроводу, видаляють її та приварюють на її місце трубувставку. Крім того, в якості труби-вставки беруть пластикову трубу; в пошкоджену ділянку трубопроводу трубу-вставку уводять за допомогою пристрою, що складається з двох конічних валків, верхнього рухомого та нижнього-нерухомого; знизу трубивставки, на відстані 1,5-2м, закріплюють напівсфери для пересування труби-вставки. Суть корисної моделі пояснюється кресленням, де на: Фіг.1 зображена схема ремонту трубопроводу; Фіг.2 - розріз за А-А Фіг.1. Схема ремонту трубопроводу складається з трубопроводу 1, в який встановлюють трубувставку 2 з конусовидним оголовком 3, в трубі 2 встановлюють відеокамеру (не показана) та підводять освітлення, на кінцевій ділянці оголовка 3 закріплюють освітлюючий прилад 4, знизу труби 2 закріплюють напівсфери 5 для пересування труби 2, пристрою 6 уведення труби 2 в трубу 1, пристрій 6 складається з верхнього конічного валка 7 з гумовим покриттям, який закріплений рухомо та нижнього конічного валка 8 з гумовим покриттям, що закріплений в пристрої 6 нерухомо, пристрій 6 може працювати з ручним приводом 9 або електроприводом 10, дисплея 11 відеокамери, ділянки 12 вирізаної труби 1. Спосіб виконують наступним чином. Розкривають існуючий трубопровід 1 з обох боків наземної споруди, наприклад, автотраси або тротуару, під якими розташований трубопровід 1, розрізають його з обох боків наземної споруди, з одного боку вирізають ділянку пошкодженого тру Комп’ютерна верстка Н. Лисенко 4 бопроводу 1 довжиною 1,5-2м, при необхідності очищають пошкоджену ділянку трубопроводу 1 від іржі. Беруть пластикову трубу-вставку 2, яка має менший діаметр, ніж діаметр труби трубопроводу 1, уводять в неї електричний кабель або гнучкий мідний привід, на кінцевій ділянці конусовидного оголовка 3 закріплюють освітлюючий прилад 4 у вигляді електричної лампи, вставляють в трубу 2 відеокамеру, які дозволяють контролювати проходження труби 2 за усією ділянкою пошкодженого трубопроводу 1. Живлення відеокамери та освітлюючого приладу 4 виконується від понижуючого трансформатора (не показаний), що зв'язаний з електроприводом 10. Трубу 2 із закріпленим на ній оголовком 3 встановлюють між валками 7, 8 пристрою 6 та за допомогою ручного приводу 9 або електроприводу 10 подають у розрізану ділянку трубопроводу 1, при цьому, для зменшення тертя труби 2 стінками трубопроводу 1, знизу труби 2 виконують парафінову змазку труби 2 або закріплюють знизу труби 2, через кожні 1,5-2м, напівсфери 5. За допомогою освітлення в трубопроводі 1 та відеокамери, яка передає зображення на дісплей 11, знаходять пошкоджене місце в трубопроводі 1, вирізають пошкоджену ділянку, а на її місце встановлюють трубу-вставку 2, видаляють з неї відеокамеру і освітлюючий прилад 4 та приварюють її до трубопровода 1 з обох боків. Застосування запропонованого способу ремонту трубопроводів дозволить зберегти наземні споруди, під якими протягнуті трубопроводи, наприклад, автотраси, тротуари, зберегти дерева та насадження, не порушувати рух автотранспорту на даній ділянці, зменшити трудовитрати та капітальні вкладення на ділянках ремонту трубопроводів, скоротити термін ремонтних робіт. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
