Вогнезахисне покриття

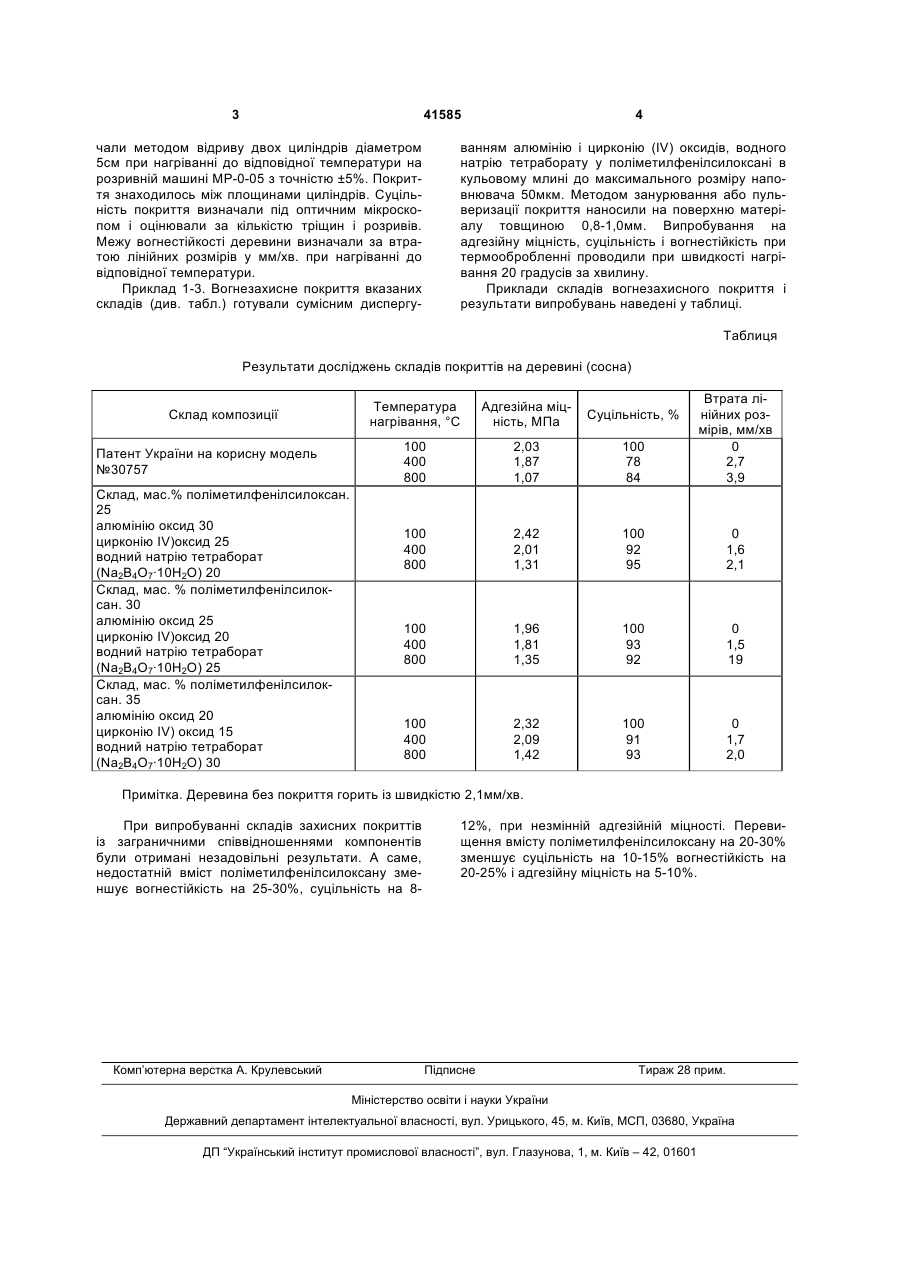

Вогнезахисне покриття, яке включає полісилоксан, алюмінію і цирконію (IV) оксиди, яке відрізняється тим, що як полісилоксан використовують поліметилфенілсилоксановий лак і додатково водний натрію тетраборат при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак (за сухим залишком) 25-35 алюмінію оксид 20-30 цирконію (IV) оксид 15-25 водний натрію тетраборат 20-30. (19) (21) u200900329 (22) 19.01.2009 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ГИВЛЮД МИКОЛА МИКОЛАЙОВИЧ, UA, ЄМЧЕНКО ІРИНА ВОЛОДИМИРІВНА, UA, ГУЦУЛЯК ЮРІЙ ВАСИЛЬОВИЧ, UA, ДУБИНА ДМИТРО ЛЕОНІДОВИЧ, UA, ПЕЛЕШКО МАРТА ЗЕНОНІВНА, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ МНС УКРАЇНИ, UA 3 41585 чали методом відриву двох циліндрів діаметром 5см при нагріванні до відповідної температури на розривній машині МР-0-05 з точністю ±5%. Покриття знаходилось між площинами циліндрів. Суцільність покриття визначали під оптичним мікроскопом і оцінювали за кількістю тріщин і розривів. Межу вогнестійкості деревини визначали за втратою лінійних розмірів у мм/хв. при нагріванні до відповідної температури. Приклад 1-3. Вогнезахисне покриття вказаних складів (див. табл.) готували сумісним диспергу 4 ванням алюмінію і цирконію (IV) оксидів, водного натрію тетраборату у поліметилфенілсилоксані в кульовому млині до максимального розміру наповнювача 50мкм. Методом занурювання або пульверизації покриття наносили на поверхню матеріалу товщиною 0,8-1,0мм. Випробування на адгезійну міцність, суцільність і вогнестійкість при термообробленні проводили при швидкості нагрівання 20 градусів за хвилину. Приклади складів вогнезахисного покриття і результати випробувань наведені у таблиці. Таблиця Результати досліджень складів покриттів на деревині (сосна) Склад композиції Патент України на корисну модель №30757 Склад, мас.% поліметилфенілсилоксан. 25 алюмінію оксид 30 цирконію ІV)оксид 25 водний натрію тетраборат (Na2B4O7·10H2O) 20 Склад, мас. % поліметилфенілсилоксан. 30 алюмінію оксид 25 цирконію IV)оксид 20 водний натрію тетраборат (Na2B4O7·10H2O) 25 Склад, мас. % поліметилфенілсилоксан. 35 алюмінію оксид 20 цирконію ІV) оксид 15 водний натрію тетраборат (Na2B4O7·10H2O) 30 Температура нагрівання, °С Адгезійна міцність, МПа Суцільність, % 100 400 800 2,03 1,87 1,07 100 78 84 Втрата лінійних розмірів, мм/хв 0 2,7 3,9 100 400 800 2,42 2,01 1,31 100 92 95 0 1,6 2,1 100 400 800 1,96 1,81 1,35 100 93 92 0 1,5 19 100 400 800 2,32 2,09 1,42 100 91 93 0 1,7 2,0 Примітка. Деревина без покриття горить із швидкістю 2,1мм/хв. При випробуванні складів захисних покриттів із заграничними співвідношеннями компонентів були отримані незадовільні результати. А саме, недостатній вміст поліметилфенілсилоксану зменшує вогнестійкість на 25-30%, суцільність на 8 Комп’ютерна верстка А. Крулевський 12%, при незмінній адгезійній міцності. Перевищення вмісту поліметилфенілсилоксану на 20-30% зменшує суцільність на 10-15% вогнестійкість на 20-25% і адгезійну міцність на 5-10%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
