Магнітогідродинамічний активатор

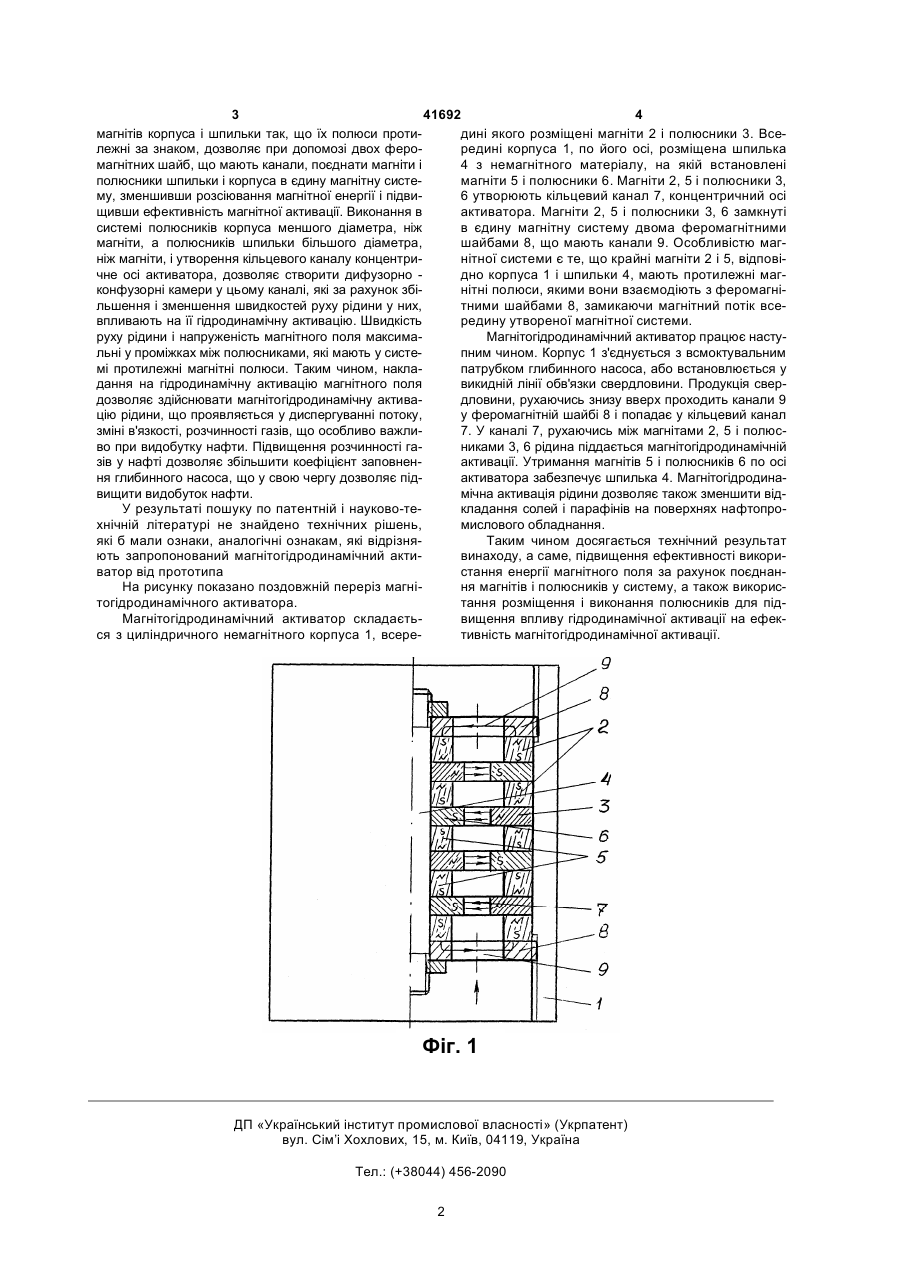

Магнітогідродинамічний активатор, який включає циліндричний немагнітний корпус, магніти, полюсники і шпильку з немагнітного матеріалу, який відрізняється тим, що магніти і полюсники встановлено на внутрішній поверхні немагнітного корпуса, полюсники шпильки виконано більшого зовнішнього діаметра, ніж магніти, а полюсники корпуса виконано меншого внутрішнього діаметра, ніж магніти, причому, полюсники крайніх магнітів корпуса і шпильки протилежні за знаком і з'єднані у магнітну систему двома феромагнітними шайбами, що мають канали, а магніти і полюсники шпильки , і корпуса утворюють кільцевий канал концентрично осі активатора. (19) (21) 2001010552 (22) 25.01.2001 (24) 17.09.2001 (46) 17.09.2001, Бюл. № 8 , 2001 р. (72) Тарабаринов Петро Васильович, Лилак Микола Миколайович, Копичко Володимир Степанович, Заяць Володимир Петрович, Євчук Любомир Володимирович (73) НАФТОГАЗОВИДОБУВНЕ УПРАВЛІННЯ "ОХТИРКАНАФТОГАЗ" Відкрите акціонерне товариство "УКРНАФТА", ЦЕНТРАЛЬНА НАУКОВО-ДОСЛІДНА ЛАБОРАТОРІЯ відкрите акціонерне товариство "Укрнафта" 3 41692 4 магнітів корпуса і шпильки так, що їх полюси протидині якого розміщені магніти 2 і полюсники 3. Всележні за знаком, дозволяє при допомозі двох фероредині корпуса 1, по його осі, розміщена шпилька магнітних шайб, що мають канали, поєднати магніти і 4 з немагнітного матеріалу, на якій встановлені полюсники шпильки і корпуса в єдину магнітну системагніти 5 і полюсники 6. Магніти 2, 5 і полюсники 3, му, зменшивши розсіювання магнітної енергії і підви6 утворюють кільцевий канал 7, концентричний осі щивши ефективність магнітної активації. Виконання в активатора. Магніти 2, 5 і полюсники 3, 6 замкнуті системі полюсників корпуса меншого діаметра, ніж в єдину магнітну систему двома феромагнітними магніти, а полюсників шпильки більшого діаметра, шайбами 8, що мають канали 9. Особливістю магніж магніти, і утворення кільцевого каналу концентринітної системи є те, що крайні магніти 2 і 5, відповічне осі активатора, дозволяє створити дифузорно дно корпуса 1 і шпильки 4, мають протилежні магконфузорні камери у цьому каналі, які за рахунок збінітні полюси, якими вони взаємодіють з феромагнільшення і зменшення швидкостей руху рідини у них, тними шайбами 8, замикаючи магнітний потік всевпливають на її гідродинамічну активацію. Швидкість редину утвореної магнітної системи. руху рідини і напруженість магнітного поля максимаМагнітогідродинамічний активатор працює настульні у проміжках між полюсниками, які мають у систепним чином. Корпус 1 з'єднується з всмоктувальним мі протилежні магнітні полюси. Таким чином, наклапатрубком глибинного насоса, або встановлюється у дання на гідродинамічну активацію магнітного поля викидній лінії обв'язки свердловини. Продукція свердозволяє здійснювати магнітогідродинамічну активадловини, рухаючись знизу вверх проходить канали 9 цію рідини, що проявляється у диспергуванні потоку, у феромагнітній шайбі 8 і попадає у кільцевий канал зміні в'язкості, розчинності газів, що особливо важли7. У каналі 7, рухаючись між магнітами 2, 5 і полюсво при видобутку нафти. Підвищення розчинності ганиками 3, 6 рідина піддається магнітогідродинамічній зів у нафті дозволяє збільшити коефіцієнт заповненактивації. Утримання магнітів 5 і полюсників 6 по осі ня глибинного насоса, що у свою чергу дозволяє підактиватора забезпечує шпилька 4. Магнітогідродинавищити видобуток нафти. мічна активація рідини дозволяє також зменшити відУ результаті пошуку по патентній і науково-текладання солей і парафінів на поверхнях нафтопрохнічній літературі не знайдено технічних рішень, мислового обладнання. які б мали ознаки, аналогічні ознакам, які відрізняТаким чином досягається технічний результат ють запропонований магнітогідродинамічний активинаходу, а саме, підвищення ефективності викориватор від прототипа стання енергії магнітного поля за рахунок поєднанНа рисунку показано поздовжній переріз магніня магнітів і полюсників у систему, а також використогідродинамічного активатора. тання розміщення і виконання полюсників для підМагнітогідродинамічний активатор складаєтьвищення впливу гідродинамічної активації на ефекся з циліндричного немагнітного корпуса 1, всеретивність магнітогідродинамічної активації. Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 2
